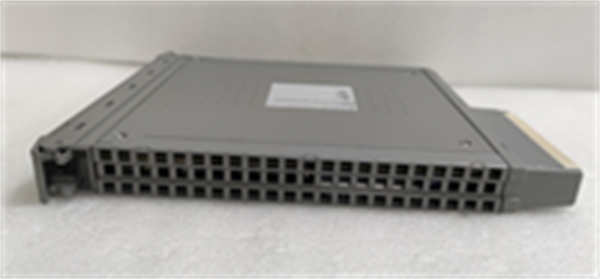

ICS Triplex T8151B 是罗克韦尔自动化旗下ICS Triplex品牌生产的Triconex三重化安全系统的一款关键安全模拟量输入模块。该模块采用三重模件冗余（TMR）架构，专门用于安全、可靠地采集来自现场模拟量变送器（如压力、温度、液位变送器）的连续信号，是安全仪表系统（SIS）感知危险过程状态的核心“感官神经”。应用场景：
在化工厂的高压反应釜安全仪表系统中，实时、准确地监测反应釜内的压力是防止超压爆炸的关键。ICS Triplex T8151B 模块被用于连接三个独立的压力变送器。每个变送器的4-20mA信号分别接入模块的三个独立通道。模块内部的三套电路同时对这些信号进行采集、调理和数字化。随后，一个硬件表决器会对三个转换结果进行比较。只有当至少两个结果一致且在合理范围内时，该压力值才会被确认为有效，并传送给Triconex主控制器（如T8110C）进行逻辑判断。这种设计确保了即使某个变送器或其连接线路出现故障（如信号漂移、开路），系统也能基于剩余两个正确信号做出安全决策，彻底避免了因单一信号错误而导致的误停车或危险失效。
核心参数速览
| 数值/说明（基于Triconex系统特性的合理推测） |
|---|
| |
| ICS Triplex (Rockwell Automation) |
| |
| SIL 3（作为SIS的传感器部分，需与传感器和逻辑器共同评定） |
| |
| |
| |
| |
| |
| |
| 通过背板与Triconex主控制器（如T8110C）通信 |
| |
| 插入Triconex机架（如T8100）的专用插槽 |
| |
技术原理与创新价值
创新点1： 基于TMR架构的信号高可靠性采集与表决。ICS Triplex T8151B 的核心价值在于将三重化冗余理念应用于模拟量信号采集层面。每个现场变送器信号被同时送入三个独立的信号调理和A/D转换电路。模块不仅对最终的数字化结果进行“三选二”表决，还能对三个原始信号的健康状况（如是否处于4-20mA合理范围内）进行交叉比较。这种深度诊断能识别出诸如“一个变送器输出卡在某个值”之类的隐蔽性故障，这是单通道或双通道系统难以实现的，极大提升了整个安全功能的安全性和可用性。创新点2： 全面的在线诊断与可配置的故障安全状态。该模块内置了强大的诊断功能，能够持续监测每个通道的输入电流，检测开路（电流<3.6mA）和短路（电流>22mA）故障。当检测到通道故障或表决不一致时，模块会立即向主控制器报告详细诊断信息，并可根据预先的组态，将该通道设置为特定的故障安全值（如量程最大值、最小值或保持最后有效值），引导系统进入安全状态，为维护人员提供清晰的故障定位信息。
应用案例与行业价值
在某天然气压缩站的出口管线压力保护系统中，需要极高可靠性来防止管线超压。应用流程： 系统采用三个压力变送器测量出口压力，接入ICS Triplex T8151B 模块。模块将表决后的可靠压力值送至Triconex控制器。带来的改进： 投运后，该系统成功避免了因一次单只压力变送器引压管轻微堵塞导致信号漂移而可能引发的误停车。同时，其诊断功能在一次雷雨天气后准确报告了另一个变送器接线端子的进水短路故障，使维护人员得以在下次计划检修时及时处理，避免了潜在的危险失效。运营经理评价：“T8151B 模块让我们对安全监测数据的真实性有了绝对的信心，它的智能诊断功能是我们实现预测性维护的强大工具。”
相关产品组合方案
- •Triconex 主控制器：如T8110B 或T8110C，是处理T8151B 所提供信号的大脑。
- •Triconex 机架与电源：如T8100 机架和T8100-PWR 电源模块，为整个系统提供平台和电力。
- •Triconex 其他I/O模块：如T8461B（数字量输出模块）、T8320（通信模块），共同构建完整SIS。
- •现场仪表：高可靠性压力/温度变送器，需满足SIL要求。
- •工程与诊断软件：TriStation 1131，用于对T8151B 模块进行组态、调试和在线诊断。
安装维护与全周期支持
安装ICS Triplex T8151B 需在系统断电后，将其插入Triconex机架的指定槽位并锁紧。接线时，需严格按照端子图将三线制或四线制变送器的信号线正确连接到对应通道的三个端子上。上电后，需使用TriStation 1131软件对模块进行组态，包括设置每个通道的量程、报警限、故障安全值等参数。
