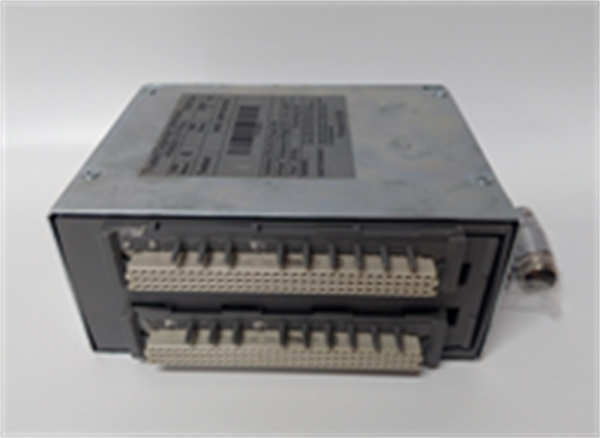

T8312-4 ICS TRIPLEX

ICS Triplex T8312-4 是罗克韦尔自动化旗下ICS Triplex品牌生产的Triconex三重化安全系统的一款关键数字量输出模块。该模块接收来自Triconex主控制器的安全指令，通过继电器或晶体管输出开关信号，直接驱动现场的电磁阀、电机接触器、报警器等执行机构，是安全仪表系统（SIS）实现最终安全联锁动作的核心执行组件。

应用场景

在化工厂的燃气锅炉燃烧器管理系统中，当安全仪表系统检测到火焰熄灭、燃气压力超高或风压过低等危险工况时，Triconex主控制器会发出紧急停炉指令。ICS Triplex T8312-4 模块负责执行这一关键动作：它的输出触点断开，切断燃气安全切断阀的供电回路，迫使阀门快速关闭，同时停止燃料泵和引风机，确保锅炉安全停机。其内部的三重化（TMR）架构确保即使模块内部某个输出通道发生故障（如触点粘连），系统仍能通过健康的通道执行安全动作，防止危险事故发生。

核心参数速览

技术原理与创新价值

创新点1： 基于TMR架构的输出高可靠性保证与故障安全设计。ICS Triplex T8312-4 的核心在于其输出级的三重化设计。每个输出通道包含三个独立的物理继电器（或固态开关）及其驱动电路。这三个开关的输出通过一个硬件表决电路进行监控。只有当至少两个开关状态一致时，输出才被确认有效。这种设计可以容忍单个开关的故障（如粘连或开路）。此外，模块支持用户组态故障安全状态：即当模块失电、内部故障或与控制器通信中断时，输出可强制切换到预定的安全位置（如“断电断”，De-energized to Trip），确保工艺过程导向安全状态。创新点2： 先进的负载回路监测与诊断能力。该模块不仅能诊断自身内部电路的健康状态（如继电器线圈驱动电路），还能通过额外的传感电路监测外部负载回路的状态。例如，它可以检测输出触点两端是否有正确的电压（表明负载回路完整且上电），或者是否发生短路。这种高级诊断功能可以在潜在故障影响安全功能之前提前预警，实现预测性维护，极大提升了系统的可用性。

应用案例与行业价值

在某大型海上平台的应急关断（ESD）系统中，T8312-4模块被用于控制井口安全阀（SSV）和工艺管线上的紧急切断阀（ESV）。应用流程： 当ESD系统触发时，控制器命令T8312-4模块断开输出，切断为阀门执行机构供气的电磁阀的电源，导致阀门在弹簧作用下快速关闭。带来的改进： 在一次因仪表气源总管泄漏导致的平台紧急关停中，T8312-4模块可靠地切断了所有关键阀门，成功隔离了工艺系统。事后诊断发现，其中一个通道的继电器触点有轻微碳化迹象，但得益于TMR架构，系统未受任何影响，并通过诊断系统提前报告了该潜在故障，使维护团队能在下次检修时进行更换，避免了因单点故障导致的系统失效。平台安全工程师评价：“T8312-4模块的冗余设计和强大诊断，是我们平台安全生产的最后一道可靠防线。”

相关产品组合方案

· •Triconex 主控制器：如T8110B或T8110C，是发出联锁指令的大脑。

· •Triconex 机架与电源：如T8100机架和T8100-PWR电源模块，为整个系统提供平台和电力。

· •现场执行机构：安全电磁阀、电机接触器、报警器、指示灯等。

· •工程与诊断软件：TriStation 1131，用于对T8312-4模块进行组态、调试和在线诊断。

安装维护与全周期支持

安装ICS Triplex T8312-4需在系统断电后进行，插入机架指定槽位并锁紧。接线时需注意负载电源的极性（若为直流）和电压等级，并确保负载功率在模块额定容量内。上电后需使用TriStation 1131软件对模块进行组态，包括设置各通道的故障安全状态等参数。定期维护应包括检查输出动作是否正确、利用软件诊断功能查看模块健康状态，以及测量负载回路参数。
