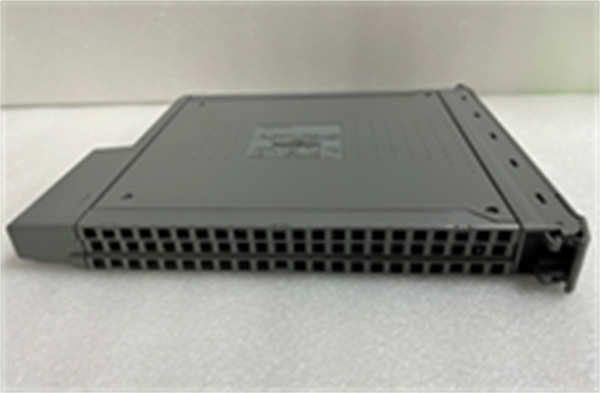

ICS Triplex T8431 是罗克韦尔自动化旗下ICS Triplex品牌生产的Triconex三重化安全系统的一款关键模拟量输入模块。该模块采用三重模件冗余（TMR）架构，专门用于安全、可靠地采集来自现场模拟量变送器（如压力、温度、液位变送器）或传感器（RTD、热电偶）的连续信号，是安全仪表系统（SIS）感知危险过程状态的核心“感官神经”。应用场景
在化工厂的高压反应釜安全仪表系统中，实时、准确地监测反应釜内的压力和温度是防止超压、超温爆炸的关键。ICS Triplex T8431 模块被用于连接三台独立的压力变送器和温度传感器。每个变送器的4-20mA信号（或传感器的电阻/毫伏信号）分别接入模块的三个独立通道。模块内部的三套电路同时对这些信号进行采集、调理和数字化。随后，一个硬件表决器会对三个转换结果进行比较。只有当至少两个结果一致且在合理范围内时，该过程值才会被确认为有效，并传送给Triconex主控制器（如T8110C）进行逻辑判断。这种设计确保了即使某个传感器或其连接线路出现故障（如信号漂移、开路），系统也能基于剩余两个正确信号做出安全决策，彻底避免了因单一信号错误而导致的误停车或危险失效。
核心参数速览
| 数值/说明（基于Triconex系统特性和公开资料） |
|---|
| |
| ICS Triplex (Rockwell Automation) |
| |
| SIL 3（作为SIS的传感器部分，需与传感器和逻辑器共同评定） |
| |
| 通用输入，支持：4-20 mA DC（电流）、RTD（电阻）、热电偶（毫伏）、电压信号 |
| |
| |
| |
| |
| |
| 完备的回路诊断：开路/短路检测、信号超限报警、硬件自诊断、超量程检测 |
| 通过背板与Triconex主控制器（如T8110C）通信 |
| |
| 插入Triconex机架（如T8100）的专用插槽 |
| |
技术原理与创新价值
创新点1： 基于TMR架构的信号高可靠性采集与表决。ICS Triplex T8431 的核心价值在于将三重化冗余理念应用于模拟量信号采集层面。每个现场信号被同时送入三个独立的信号调理和A/D转换电路。模块不仅对最终的数字化结果进行“三选二”表决，还能对三个原始信号的健康状况（如是否处于合理范围内）进行交叉比较。这种深度诊断能识别出诸如“一个变送器输出卡在某个值”之类的隐蔽性故障，这是单通道或双通道系统难以实现的，极大提升了整个安全功能的安全性和可用性。创新点2： 灵活的通用输入与先进的信号处理。该模块支持多种信号类型，无需更换硬件，仅通过软件组态即可适配4-20mA、RTD、热电偶等不同传感器，大大减少了备件种类和工程复杂度。其内部的高精度ADC和专用的滤波算法，能有效抑制工业现场常见的电磁干扰，确保采集到的数据真实可靠。
应用案例与行业价值
在某大型天然气液化（LNG）工厂的冷箱监测系统中，需要极可靠地监测低温环境下的多个关键温度点，任何测温失效都可能导致设备损坏。应用流程： 采用ICS Triplex T8431 模块直接连接遍布冷箱的铂电阻温度传感器（PT100）。带来的改进： 模块的三重化设计成功避免了一次因传感器引压管冻结导致信号缓慢漂移而可能引发的误停车。同时，其强大的诊断功能及时报告了另一路传感器接线松动导致的间歇性开路故障，使维护人员得以在计划检修时紧固接线，消除了隐患。设备经理评价：“T8431 模块不仅让我们对测量数据的真实性充满信心，其预测性维护能力更帮助我们实现了由‘被动响应’到‘主动预防’的转变。”
相关产品组合方案
- •Triconex 主控制器：如T8110B 或T8110C，是处理T8431 所提供信号的大脑。
- •Triconex 机架与电源：如T8100 机架和T8100-PWR 电源模块，为整个系统提供平台和电力。
- •现场仪表：高可靠性压力/温度变送器、RTD、热电偶，需满足SIL要求。
- •Triconex 其他I/O模块：如T8461（数字量输出模块）、T8310（模拟量输出模块），共同构建完整SIS。
- •工程与诊断软件：TriStation 1131，用于对T8431 模块进行信号类型组态、量程设置、校准和在线诊断。
安装维护与全周期支持
安装ICS Triplex T8431 需在系统断电后，将其插入Triconex机架的指定槽位并锁紧。接线时，需严格按照端子图将二线制、三线制或四线制传感器的信号线正确连接到对应通道的三个端子上，并注意信号屏蔽层的单点接地。上电后，需使用TriStation 1131软件对每个通道进行组态，包括选择信号类型、设置量程、滤波常数、报警限等。日常维护主要是通过软件监控通道状态、诊断信息和信号趋势。
