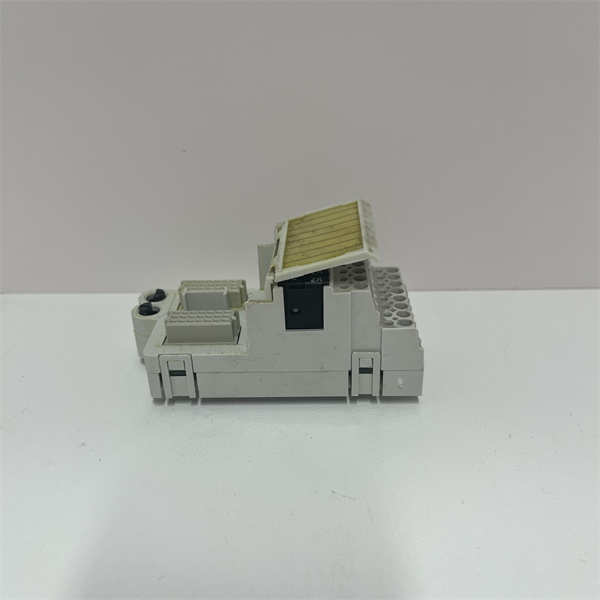

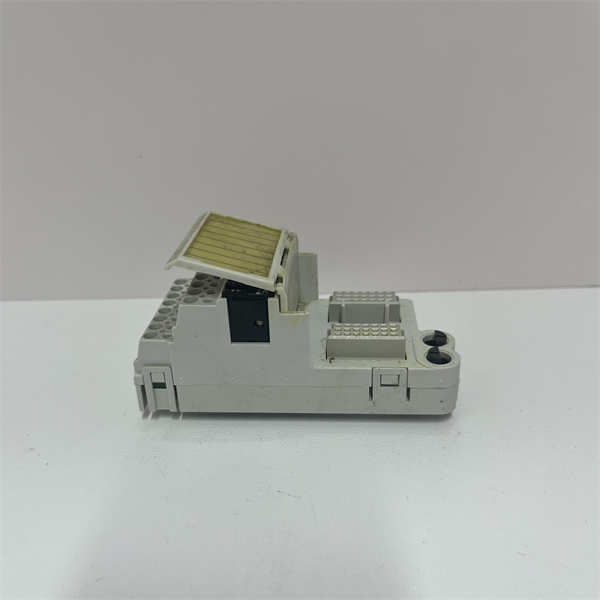

MTL 8604-FT-FU

MTL 8604-FT-FU 是英国MTL公司（现属于ABB集团）生产的一款通道式隔离安全栅。该产品是本质安全防爆系统的关键接口组件，安装在安全区（如控制室）与非危险区之间，用于为安装在危险区域（如易爆气体环境）的现场仪表（如变送器、阀门定位器）提供电源，并实现信号的隔离、转换和传输，同时严格限制通往危险区的能量，确保安全。

应用场景：

在大型石油化工罐区的可燃气体检测系统中，安装在罐体附近（危险区域）的催化燃烧式可燃气体探测器需要工作电源并将检测到的气体浓度信号（4-20mA）传回远在安全区的控制系统。MTL 8604-FT-FU 安全栅被安装在控制室的安全栅柜中。它从DCS系统接收24V DC电源，经过内部电路进行能量限制和隔离后，为危险区的探测器提供本质安全的电源；同时，将探测器返回的本质安全型4-20mA信号进行隔离和调理，转换为标准的4-20mA信号传送给DCS的输入卡件。这样，即使现场线路发生短路或开路，8604-FT-FU 也能确保任何窜入危险区的能量不足以引燃爆炸性气体，从根本上预防了爆炸事故的发生。

核心参数速览：

技术原理与创新价值：

创新点1：精确的能量限制与本质安全技术。MTL 8604-FT-FU 的核心创新在于其内部精密的限流、限压和储能限制电路。它采用快速动作的熔断器、电阻和特殊的齐纳二极管屏障网络，确保即使在安全侧发生故障（如电源电压异常升高）时，传递到危险区域的电压、电流和能量也被严格限制在国际标准（如IEC 60079-11）规定的安全值以下，使其不可能产生足以引燃特定爆炸性环境火花或高温，实现了“本质安全”。创新点2：完整的信号隔离与HART协议无损传输。该安全栅在实现能量限制的同时，还提供了输入、输出和电源之间的三重电气隔离。这种隔离有效切断了地环路，防止了不同接地点的电位差引起的干扰电流，保证了信号传输的准确性。更重要的是，其设计允许HART协议的数字信号（高频交流分量）在通过安全栅时几乎无衰减，使得在安全区可以使用HART手操器或资产管理系统对危险区的智能仪表进行远程配置、校准和诊断，极大提升了设备管理的便捷性和安全性。创新点3：高密度模块化与便捷的维护性。8604-FT-FU 采用紧凑的模块化设计，支持高密度安装在标准导轨上，极大节省了控制柜的空间。每个通道独立工作，互不影响。当某个通道需要更换时，可以单独进行，操作简便。这种设计非常适合大型项目中有大量现场仪表需要本安防护的应用场景，降低了安装成本和维护复杂度。

应用案例与行业价值：

在某天然气净化厂的硫磺回收装置中，大量用于测量压力和液位的变送器安装在Class I, Division 1的危险区域。控制系统中使用了数百个 MTL 8604-FT-FU 安全栅构建了完整的本安防爆系统。在一次雷雨天气中，厂区电网遭遇浪涌，导致多个安全栅柜的供电电源出现瞬时过压。得益于 8604-FT-FU 可靠的能量限制功能，所有连接到危险区域的线路均保持了安全状态，现场仪表和控制室设备均未受损。工厂仪表负责人表示：“MTL 8604系列安全栅（如FT-FU型号） 是我们安全生产的‘守门员’。其悠久的历史和广泛认证给了我们充分的信心，其支持HART的功能也让我们对智能仪表的维护变得非常高效。”

相关产品组合方案：

· •本安型现场仪表：如压力变送器、温度变送器、可燃气体探测器等，是 8604-FT-FU 的保护对象。

· •MTL 安全栅电源：为安全栅集群提供稳定、冗余的配电。

· •MTL 安全栅安装底座和端子：用于简化接线和模块更换。

· •DCS/PLC 模拟量输入/输出卡件：位于安全区，与 8604-FT-FU 连接。

· •HART手操器或资产管理系统：用于对通过安全栅的智能仪表进行通信和维护。

· •防爆接线盒与专用电缆：用于危险区域的线路敷设。

安装维护与全周期支持：

MTL 8604-FT-FU 安全栅的安装需由合格的专业人员进行。应将其安装在安全区的机柜内，卡入标准35mm导轨。接线时需严格区分安全区端子（供电和信号输入）和危险区端子（本安侧输出），并确保本安侧电缆与非本安侧电缆分开敷设，保持间距。日常维护主要是定期检查接线是否松动，并通过系统监测其工作状态。
