F8650X HIMA

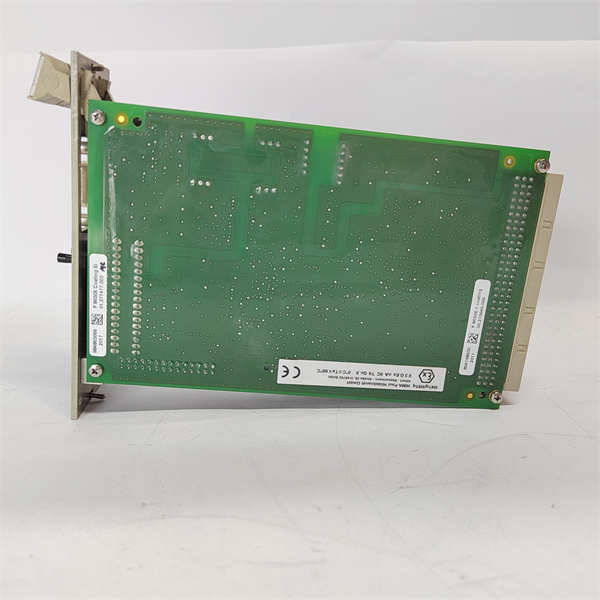

HIMA F8650X 是希马（HIMA）公司生产的一款用于安全仪表系统（SIS）的安全型模拟量输出模块。该模块是HIMA F3x/F35系列安全控制器的重要组成部分，用于向现场需要模拟量控制的最终元件（如比例调节阀、IGV执行机构、变频器等）提供高精度、高可靠性的电流信号（如4-20mA），其设计满足高安全完整性等级（SIL 3）要求。

应用场景

在大型燃气轮机发电机组中，燃烧室燃料调节阀需要根据负荷变化进行精确的比例控制，同时必须在紧急情况下安全关闭。HIMA F8650X 安全模拟量输出模块在此应用中扮演关键角色。在正常运行时，它接收来自安全控制器的指令，输出精确的4-20mA信号来平稳地控制燃料阀的开度，确保高效燃烧。一旦安全系统检测到超速、火焰熄灭等危险状况，F8650X 模块会立即将输出信号强制切换到预设的安全状态（如0mA或低电平），驱动燃料阀快速关闭，切断燃料供应，从而实现对机组的保护。其高精度保证了正常运行时的效率，而其故障安全特性确保了紧急情况下的绝对安全。

核心参数速览

技术原理与创新价值

创新点1：基于高精度DAC与冗余架构的安全输出。 HIMA F8650X 的核心在于其数模转换器（DAC）和输出驱动电路的安全设计。它可能采用冗余的DAC通道和比较器，确保输出的电流信号精确无误。同时，其输出级电路设计确保在检测到内部故障（如芯片故障、基准电压异常）时，能通过硬件逻辑将输出导向预设的安全状态，而不是随机失效，实现了故障安全原则。创新点2：全面的输出回路在线诊断。 模块持续监测输出回路的状态。它能精确检测到输出线缆的断路（开路）和短路（对地或对电源）故障。一旦检测到此类故障，模块会立即向安全控制器报告，并可根据配置采取安全动作。这种诊断能力防止了因信号线路问题导致执行器误动作或拒动，极大地增强了整个安全回路的可靠性。创新点3：高可靠性组件与预测性维护支持。 模块采用工业级乃至军规级的元器件，确保在恶劣工业环境下的长期稳定性。其丰富的诊断信息（如模块温度、输出电流波动趋势）可通过HIMA的Safety Manager软件进行监控和分析，实现预测性维护，在模块性能漂移或潜在故障发生前进行预警和更换，从而提高系统可用性。

应用案例与行业价值

行业案例：化工装置紧急泄放系统（PVRV）比例控制在石油化工装置中，为防止反应器超压，设置了带有比例控制功能的紧急泄放系统。该系统由HIMA安全控制器控制，F8650X 模块负责向泄放阀上的电-气定位器输出4-20mA信号，精确控制泄放阀的开度，实现逐步泄压，避免因阀门瞬间全开导致物料大量损失和环境污染。在一次实际超压事件中，F8650X 根据超压的严重程度，精准输出了对应的电流信号，使泄放阀平稳打开到预定开度，成功将压力控制在安全范围内，既保护了设备，又最大限度地减少了物料的排放和浪费，体现了安全与环保、经济的统一。

相关产品组合方案

1. 1.HIMA F35 CPU： 安全控制器的大脑，计算并向F8650X发送模拟量输出指令。

2. 2.HIMA F8621A： 安全型数字量输入模块，为系统提供安全触发信号。

3. 3.HIMA F8627X： 安全型继电器输出模块，用于需要开关量控制的最终元件。

4. 4.HIMA 基架与背板： 为所有模块提供安装和通信的基础平台。

5. 5.HIMA Safety Manager 软件： 用于对包含F8650X在内的整个安全系统进行编程、组态和维护。

6. 6.电-气定位器（E/P）： 接收F8650X的4-20mA信号，控制气动执行机构。

7. 7.信号隔离器/安全栅： 在需要本安防爆的场合，用于隔离F8650X的输出信号。

安装维护与全周期支持

HIMA F8650X 模块的安装、调试和维护必须由经过专门培训的安全系统工程师执行。安装需在系统断电下进行，确保模块正确插入基架。外部信号线接线需牢固，并注意屏蔽层的单点接地。上电后，使用Safety Manager软件对模块进行组态，包括设置输出类型（4-20mA）、安全状态值、诊断参数等，并进行输出精度校准和全功能测试。
