MVI56-PDPS ProSoft

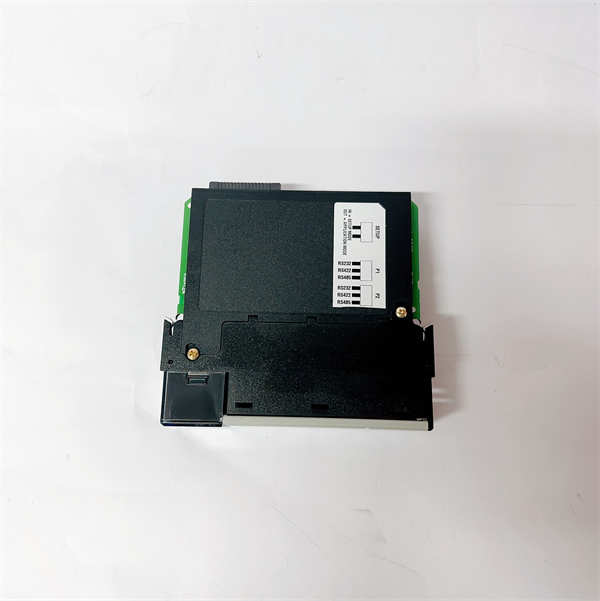

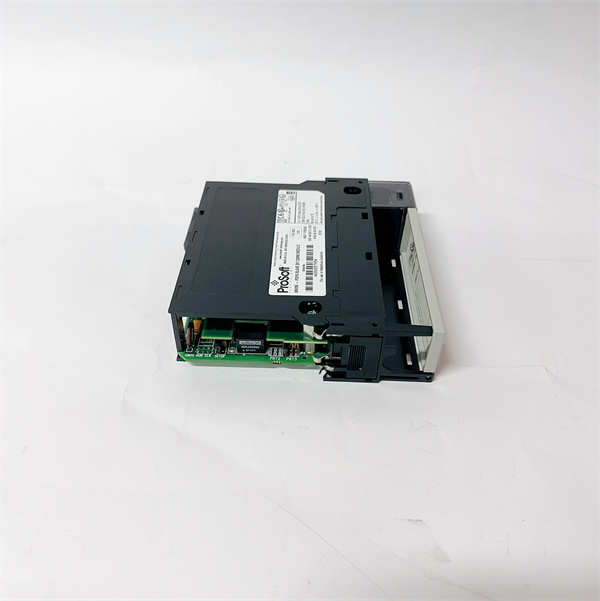

MVI56-PDPS 是ProSoft Technology公司生产的一款内置式通信网关模块，设计用于直接安装在艾伦-布拉德利（Rockwell Automation）的ControlLogix系列PLC的机架上。该模块作为PROFIBUS-DP主站，在ControlLogix处理器和第三方PROFIBUS-DP从站设备（如西门子驱动器、仪表等）之间建立高效、可靠的数据桥梁。

应用场景：

在一条大型汽车涂装生产线上，主控制系统采用罗克韦尔Automation的ControlLogix PLC，但其中一段精细输送系统采用了数十台西门子的变频驱动器，这些驱动器通过PROFIBUS-DP网络连接。MVI56-PDPS 模块直接插在ControlLogix机架中，它作为PROFIBUS-DP主站，主动轮询所有西门子驱动器，并将关键数据（如速度、电流、故障状态）直接映射到ControlLogix处理器的标签中，仿佛这些驱动器是原生的AB设备一样。这实现了异构系统的高效集成，避免了复杂且不可靠的硬件转换方案。

核心参数速览：

技术原理与创新价值：

创新点1： 原生背板集成与高性能数据映射。MVI56-PDPS 的核心优势在于其“In-Chassis”设计。它通过ControlLogix的背板与CPU直接通信，无需额外的布线或通信卡。模块在机架内拥有独立的处理器，通过“生产者/消费者”模式与ControlLogix CPU进行高效、确定性的数据交换，将PROFIBUS网络上的数据无缝映射到CPU的输入/输出标签中，性能远高于外部网关。创新点2： 灵活的地址映射与诊断功能。模块允许用户通过直观的配置软件，将每个PROFIBUS从站的输入/输出数据灵活地映射到ControlLogix标签的任意位置。同时，它提供了极其详细的诊断信息，不仅能识别从站通断，还能定位到具体的通信故障原因，大大简化了调试和维护工作量。创新点3： 纯粹的协议转换桥梁。MVI56-PDPS 作为一个独立的通信协处理器，不占用ControlLogix CPU的逻辑扫描资源。CPU只需处理映射好的数据标签，无需编写复杂的通信指令（如MSG），从而保证了控制程序的简洁性和主CPU的性能。

应用案例与行业价值：

某国际化冶金企业改造一条老旧轧线，新的基础自动化系统采用罗克韦尔ControlLogix，但保留了数十台原有的西门子传动设备。项目采用MVI56-PDPS 模块进行集成。在调试阶段，通过模块的详细诊断功能，快速发现并解决了一个因终端电阻未设置导致PROFIBUS网络不稳定的历史遗留问题。系统投运后，实现了对传动系统的毫秒级精确控制，提高了产品厚度一致性。项目工程师评价：“ProSoft MVI56-PDPS 让我们在享受AB控制系统先进性的同时，完美保护了原有资产。它的稳定性和易用性超出了预期，是整个项目成功的关键。”

相关产品组合方案：

为构建完整的异构网络通信解决方案，以下产品与 MVI56-PDPS 紧密相关：

· •ControlLogix CPU模块： 如1756-L7x 系列，是系统的主控制器。

· •ControlLogix 电源模块： 如1756-PB75，为机架供电。

· •ControlLogix 机架： 如1756-A7（7槽机架），用于安装模块。

· •PROFIBUS 网络组件： 包括PROFIBUS电缆、连接器、中继器等。

· •PROFIBUS 从站设备： 如西门子变频器、ET200S分布式I/O等。

· •ProSoft 其他网关模块： 如MVI56e-MCM（用于Modbus主/从站）、MVI56-GSC（用于GENIUS网络）。

安装维护与全周期支持：

安装MVI56-PDPS 模块需在系统断电下进行。将其插入ControlLogix机架的任意槽位（除CPU槽位外）。PROFIBUS网络布线需使用专用屏蔽双绞线，并确保网络两端（即模块和末端从站）的终端电阻置于“ON”位置。配置时，需在ControlLogix的RSLogix/Studio 5000软件中添加对应的EDS文件，并在ProSoft Configuration Builder软件中图形化配置从站列表和数据映射。日常维护主要是监控模块状态指示灯，并利用其强大的诊断功能排查网络问题。
