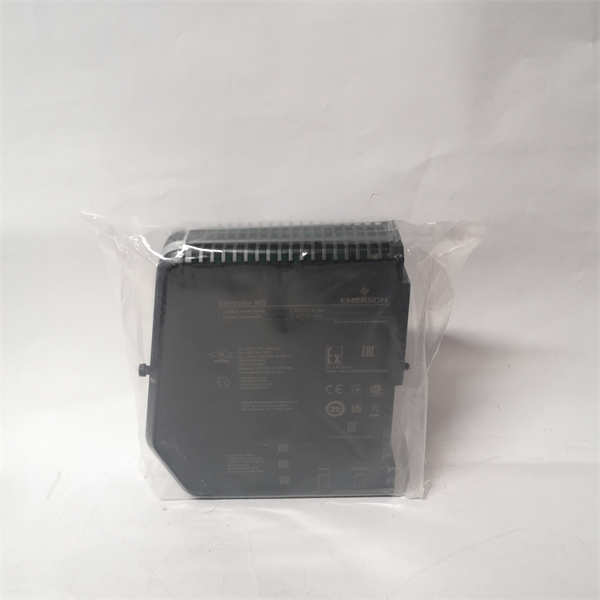

EMERSON SE3008 KJ2005X1-MQ2 13P0072X082

SE3008 是艾默生（EMERSON）旗下CSI 3000机械状态监测系统系列中的一款双通道振动/位置监测器。该模块（通常与特定配置的部件号如KJ2005X1-MQ2和13P0072X082关联）是用于连续在线监测旋转机械（如压缩机、泵、风机、汽轮机）的振动、位移、转速等关键参数的核心组件，为设备提供实时保护、预警和诊断数据。

应用场景：

在大型炼化厂的催化裂化装置中，主风机是核心设备，其运行状态直接关系到全厂生产。SE3008 监测模块作为该风机状态监测系统的一员，实时接收来自风机轴承座上的电涡流传感器和加速度传感器的信号。它连续测量轴的径向振动和轴的轴向位移，并通过内置的算法处理这些信号。一旦振动值超过预设的报警阈值，SE3008 会立即向分散控制系统（DCS）发出警报；若达到危险值，则会触发联锁停机，防止设备因振动过大而损坏，避免灾难性事故和非计划停产。

核心参数速览：

技术原理与创新价值：

创新点1： 高精度信号处理与多功能集成。SE3008 模块的核心在于其高性能的模拟和数字信号处理能力。它能够对来自不同类型传感器（如电涡流探头、加速度计）的原始信号进行调理、放大和数字化，并精确计算出通频振动值、间隙电压等参数。其双通道设计允许它同时监测两个不同的测点或参数，提高了机架的空间利用率和经济性。创新点2： 实时保护与高级诊断支持。模块不仅提供基于阈值的即时保护功能，还通过其“缓冲传感器输出”端口，提供未经处理的原始振动信号。这个信号可以被连接到更高级的系统（如艾默生的AMS 6500机械健康管理器）进行频谱分析、时域波形观察等深度诊断，帮助分析人员识别不平衡、不对中、松动等故障根源，实现从“被动保护”到“主动预警”的升华。创新点3： 灵活的配置与强大的通信能力。用户可以通过专用软件根据被监测设备的具体要求，灵活设置每个通道的传感器类型、量程、报警值和报警延时。模块支持多种通信方式，可以轻松集成到工厂的DCS或设备管理系统（EAM）中，实现数据的集中监控和管理。

应用案例与行业价值：

某天然气输送管线的增压站，其核心燃气轮机-压缩机机组的轴承振动由SE3008 模块监测。通过长期趋势分析，运维人员发现#2轴承的振动总值虽在允许范围内，但其高频分量有缓慢上升趋势。经SE3008 的缓冲输出信号进行频谱分析后，初步判断轴承存在早期疲劳损伤。站场利用计划性检修机会更换了该轴承，避免了一次因轴承突然失效可能导致机组严重损坏和长达数周的输气中断事故，直接避免了巨大的经济损失和信誉损失。

相关产品组合方案：

要构建完整的在线状态监测系统，以下产品与 SE3008 紧密相关：

· •传感器系统： 如艾默生电涡流探头、加速度传感器、延伸电缆和前置器，是信号的来源。

· •监测系统框架： 如CSI 3000系统的机架、电源模块和通信网关。

· •上位机软件： 如艾默生AMS 6500机械健康管理器，用于高级诊断、数据管理和预测性维护。

· •安装附件： 传感器安装所需的卡箍、接头等。

安装维护与全周期支持：

安装与配置SE3008 模块需由专业人员进行。需在系统断电下，将模块插入CSI 3000机架的指定槽位。上电后，使用专用配置软件（如CSI 3000机械配置工具）对模块进行参数设置，包括传感器类型、灵敏度、报警值等。传感器安装和间隙电压设置必须严格按照规范执行。日常维护主要包括定期观察模块前面板状态指示灯，通过上位软件查看振动趋势和模块诊断信息。
