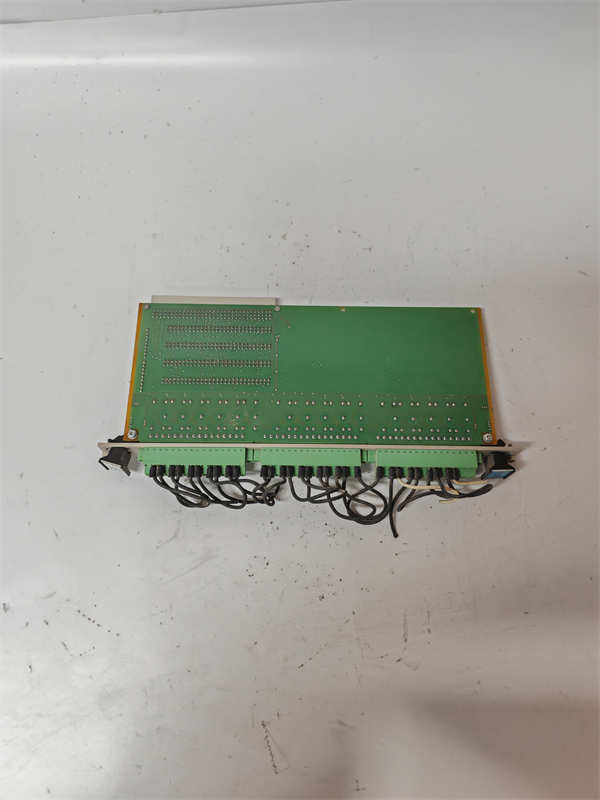

VM600 RLC16 200-570-000-111 200-570-101-015 VIBRO-METER

VIBRO-METER VM600 RLC16 （部件号：200-570-000-111 与 200-570-101-015）是Meggitt Sensing Systems公司VM600机械保护与状态监测系统的一款高密度16通道继电器输出模块。该模块是系统的“最终执行手臂”，负责接收来自监测模块（如MPC4）或控制器（如CPUM）产生的报警或停机逻辑信号，并通过其内部高质量的继电器触点，直接驱动外部设备（如报警灯、电磁阀、停机电磁铁等），形成安全可靠的硬接线保护回路。

应用场景

在大型燃气轮机发电机组中，当振动、超速、燃烧异常等多个参数同时或单个参数严重超限时，系统必须可靠地执行紧急停机（ESD）。VIBRO-METER VM600 RLC16 模块在此扮演关键角色。MPC4振动模块检测到危险振动值后，将信号送至CPUM，CPUM 根据逻辑判断，向RLC16模块发出“停机”指令。RLC16 模块中对应的继电器触点立即动作（常闭触点断开），切断燃料控制阀的供电回路，阀门快速关闭，切断燃料供应，实现安全停机。这种硬接线回路确保了即使在控制系统通信故障时，也能通过监测模块直接驱动继电器，提供最高级别的安全保护。

核心参数速览

技术原理与创新价值

创新点1：高密度安全继电器集成与完全隔离。VIBRO-METER VM600 RLC16 在紧凑模块内集成了16个高质量继电器，每个继电器的线圈（控制侧）和触点（负载侧）之间，以及各通道之间均实现了完全的电气隔离。这种设计有效防止了现场高电压、大电流负载（如电机、电磁阀）产生的浪涌和干扰串扰到敏感的VM600控制系统逻辑侧，极大提升了系统的抗干扰能力和安全性。创新点2：面向安全应用的冗余与诊断设计（如适用）。对于安全认证版本（如200-570-101-015），其设计遵循功能安全标准（如IEC 61508），可能采用冗余触点、线圈回路诊断等机制，能够检测继电器“粘连”等危险故障，并将故障状态上报，确保安全功能在任何时候都可用和可靠，满足SIL2或SIL3等级的安全联锁要求。创新点3：灵活的触点配置与可视化状态指示。通过软件可以灵活配置每个继电器通道的触发条件（报警、危险、旁通等）和输出状态（脉冲、锁定）。模块前端通常配有每个通道的LED状态指示灯，能够直观显示继电器的得电和动作状态，极大方便了现场的快速调试和故障排查。

应用案例与行业价值

案例：化工厂压缩机机组综合安全联锁某化工厂的工艺压缩机机组安全系统（SIS）中，采用VIBRO-METER VM600 RLC16 （安全认证版本）作为最终执行单元。该模块的多个通道分别被配置为：通道1-2用于超速停机（驱动燃料阀和放空阀），通道3-4用于轴承温度超高停机，通道5用于振动高高报警（驱动声光报警器）。当机组发生超速时，MPC4键相模块和CPUM同时确认故障，RLC16对应的两个继电器可靠动作，确保停机回路万无一失。安全工程师评价：“RLC16模块将复杂的联锁逻辑转化为简洁可靠的硬接线动作。其高密度设计让我们用单模块实现了以往需要多个继电器柜才能完成的功能，节省了大量空间和接线，其安全认证资质更让我们对系统的可靠性充满信心。”

相关产品组合方案

构建完整的VM600安全保护与联锁系统，以下组件与 RLC16 协同工作：

· •VM600 监测模块：如 MPC4 200-510-071-113，提供报警源。

· •VM600 中央处理器：如 CPUM 200-595-067-114，执行联锁逻辑。

· •VM600 机架与背板：提供安装和内部通信。

· •外部负载：报警灯、蜂鸣器、停机电磁阀、安全接触器等。

· •电源模块：为系统供电。

· •配置软件：用于设置继电器的触发逻辑和延时。

安装维护与全周期支持

VIBRO-METER VM600 RLC16 的安装需专业人员进行。特别注意外部负载（尤其是感性负载如电磁阀）需根据情况加装浪涌吸收装置（如RC回路或压敏电阻）以保护继电器触点。
