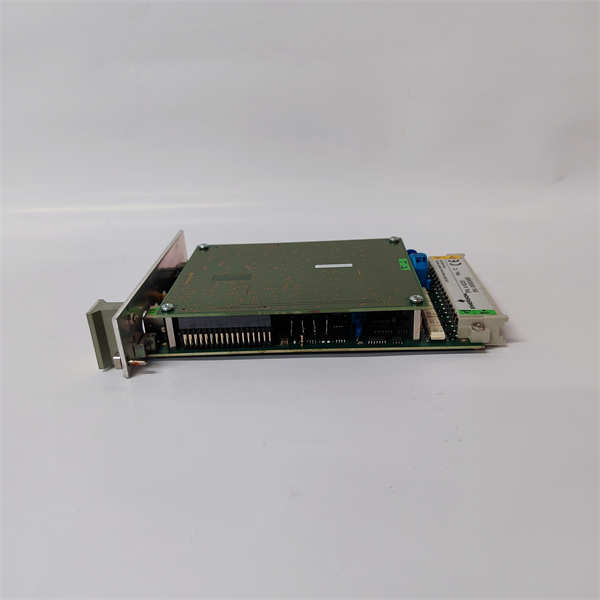

EMERSON A6220

EMERSON A6220 是艾默生过程管理（Emerson Process Management）旗下DeltaV分布式控制系统（DCS）中的一款高性能8通道模拟量输出（AO）模块。该模块是控制回路的关键执行接口，负责接收来自DeltaV控制器的控制指令（如PID控制器输出），并将其转换为高精度的模拟量信号（如4-20mA或0-10V DC），用于驱动现场的调节阀、变频器、电动执行机构等，实现对过程参数（如流量、压力、液位）的连续精确控制。

应用场景

在大型炼油厂的精馏塔控制中，塔釜再沸器的蒸汽流量需要精确控制以保持塔压和温度的稳定。EMERSON A6220 模拟量输出模块被用于此关键控制回路。DeltaV控制器根据塔压和温度的测量值，通过PID算法计算出所需的蒸汽调节阀开度（0-100%）。A6220 模块的一个通道接收到此数字指令后，将其转换为一个精确的4-20mA电流信号（例如，对应50%开度输出12mA），并传输至蒸汽调节阀的电气阀门定位器。定位器驱动阀门动作到相应开度，从而精确控制蒸汽流量。A6220 模块的高输出精度和稳定性，确保了阀门定位的准确性，对维持精馏过程的平稳运行和产品质量至关重要。

核心参数速览

技术原理与创新价值

创新点1：高精度数据转换与输出驱动。EMERSON A6220 采用高分辨率的数模转换器（DAC）和精密的输出驱动电路，确保将控制器的数字指令无失真地转换为高精度、低纹波的模拟电流或电压信号。其优秀的负载调整率保证了在负载变化时输出电流的稳定性，从而驱动定位器或I/P转换器实现准确的阀位控制。创新点2：全面的通道隔离与诊断能力。模块的每个输出通道之间实现了电气隔离，有效防止了因某一通道故障或现场干扰波及其他通道，提高了系统的可靠性。同时，模块具备输出回路诊断功能，能够检测输出线路的断路和短路故障，并及时上报系统，便于运维人员快速定位和排除故障，实现预测性维护。创新点3：灵活配置与无缝系统集成。通过DeltaV工程软件，用户可以轻松配置每个通道的输出类型（电流/电压）、量程、报警限值等参数。作为Native to DeltaV的模块，A6220 可被系统自动识别和配置，支持在线下载和热插拔（在系统设计允许时），极大方便了系统的调试、维护和扩展。

应用案例与行业价值

案例：化工园区公用工程锅炉给水控制某化工园区动力站的锅炉给水系统采用三冲量控制（汽包水位、蒸汽流量、给水流量），控制精度要求极高。其DeltaV系统通过 EMERSON A6220 模块输出4-20mA信号控制给水调节阀。A6220 模块的稳定、精准输出，确保了给水阀对控制器指令的快速、准确响应，将汽包水位波动控制在极小的范围内，显著提升了锅炉的热效率和使用寿命，保障了园区蒸汽的稳定供应。仪表工程师评价：“A6220 模块的输出非常稳定，长期运行无漂移。其回路诊断功能帮助我们提前发现了一次信号电缆的潜在绝缘问题，避免了控制失灵，是保障关键回路可靠运行的重要环节。”

相关产品组合方案

构建完整的模拟量控制回路，以下组件与 A6220 协同工作：

· •DeltaV 控制器：如DeltaV S系列或PK Controller，执行控制算法（如PID）。

· •DeltaV I/O 卡箱：如EIOC 或CIOC，用于安装AO模块。

· •现场执行器：调节阀（配电气阀门定位器）、变频器、I/P转换器、电动执行机构。

· •电源模块：为卡箱和模块供电。

· •其他I/O模块：如A6101（AI输入，用于反馈信号采集）。

· •DeltaV 工程软件：用于控制策略组态和模块参数设置。

安装维护与全周期支持

EMERSON A6220 模块的安装需由专业人员进行。在确保卡箱电源关闭后，将模块插入指定槽位。接线时，需区分2线制与4线制接法，并确保极性正确。对于驱动阀门定位器等感性负载，建议在负载两端并联保护器件。上电后，需通过DeltaV软件检查模块状态并进行输出校准（如需要）。日常维护主要是通过软件监控输出值和负载状态，定期进行回路测试。
