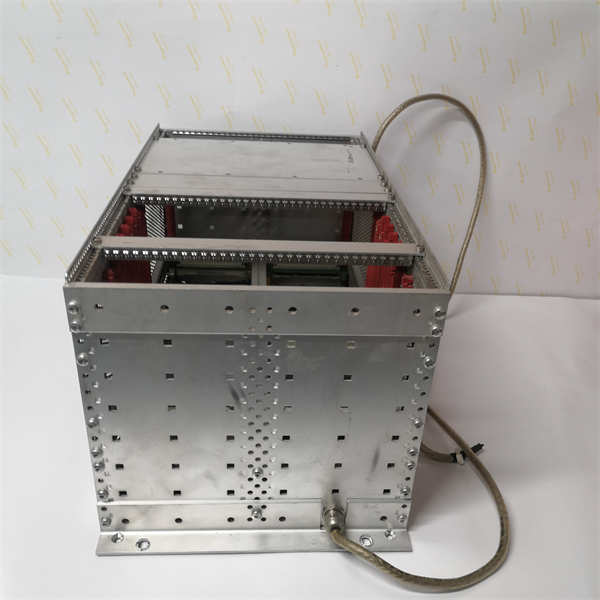

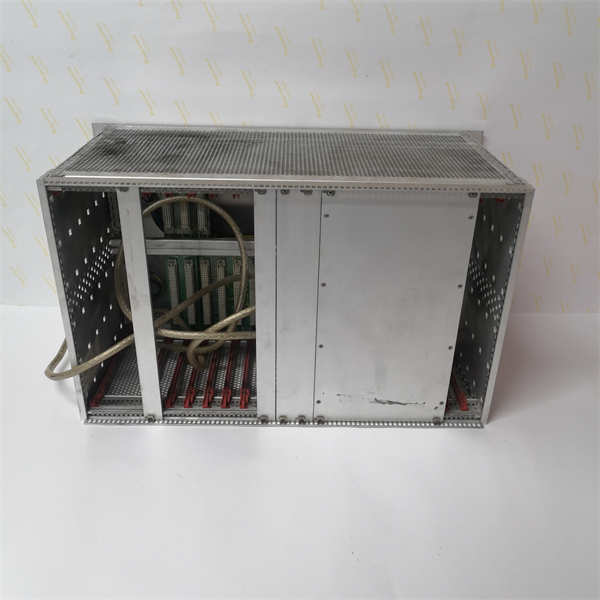

SCHROFF 3BSC690076R5

SCHROFF 3BSC690076R5 是肖特（SCHROFF）公司为ABB IndustrialIT扩展自动化系统（特别是AC 800M系列高性能控制器）生产的一款19英寸标准系统机箱。该机箱是AC 800M控制站的物理骨架和基础平台，专门设计用于安装和固定AC 800M控制器（如PM860、PM861）、各种I/O模块、通信模块和电源模块，并通过其内部的背板为所有模块提供电气连接、机械支撑和散热环境，是构建可靠DCS/PLC控制站的核心硬件基础。

应用场景

在大型化工厂的中央控制室内，DCS系统需要处理全厂数万个I/O点，要求控制站具备极高的可靠性和可维护性。SCHROFF 3BSC690076R5 系统机箱被安装在标准19英寸机柜中。其内部插入了AC 800M PM861高性能控制器、多个S800 I/O模块（如AI、AO、DI、DO模块）和电源模块。机箱坚固的结构确保了所有模块在振动环境下连接可靠；其优化的风道设计和散热孔确保了控制器和I/O模块在长时间高负荷运行下不会过热；其标准的19英寸尺寸和前后通畅的安装方式便于在机柜内布线和管理。整个控制站作为一个整体，为工厂的连续、安全运行提供了坚实的基础。

核心参数速览

技术原理与创新价值

创新点1：优化的机械结构与散热设计。SCHROFF 3BSC690076R5 机箱采用坚固的金属材质和精密的机械结构，为昂贵的控制器和I/O模块提供可靠的物理保护，有效抵御振动和冲击。其内部布局和散热孔（或风扇安装位）经过精心设计，能形成高效的风道，确保模块产生的热量被及时带走，防止因过热导致元件老化或故障，提升了整个控制站的平均无故障时间（MTBF）。创新点2：高可靠性的背板连接。机箱内部集成了高质量的背板（Backplane）。该背板相当于控制站的“神经系统”，通过多层PCB和高质量的连接器，为所有插入的模块提供稳定的电源分配和高速的数据通信通道（如与控制器通信），其连接可靠性远高于外部飞线，且抗干扰能力更强。创新点3：模块化与可维护性。采用标准的19英寸结构和模块化插槽设计，使得控制器的配置、扩展和维护变得非常简便。需要增加I/O点或更换故障模块时，只需在机箱空余槽位插入新模块或进行热插拔更换（系统支持时），极大缩短了维护时间，提高了系统的可用性。

应用案例与行业价值

案例：造纸厂DCS系统升级某造纸厂对主生产线DCS进行升级，新系统采用AC 800M控制器，控制机柜选用SCHROFF 3BSC690076R5 机箱。其合理的空间布局使得所有模块排列整齐，布线清晰。在夏季高温环境下，机箱良好的散热性能保证了控制器和I/O模块始终工作在允许温度范围内，避免了因机柜内局部过热引发的偶发性故障。项目电气工程师表示：“3BSC690076R5 机箱虽然不运行程序，但它是整个控制站的‘骨架’。它的稳定性和散热能力为我们控制系统的长期无故障运行打下了坚实基础，维护时模块的插拔也非常方便。”

相关产品组合方案

构建一个完整的AC 800M控制站，以下核心组件安装在 3BSC690076R5 机箱内协同工作：

· •AC 800M 控制器：如 PM861 或 PM864，系统大脑。

· •S800 I/O 模块：如 AI825（模拟量输入）、DO810（数字量输出）。

· •通信模块：如 CI851（以太网接口）。

· •电源模块：为机箱内所有模块供电。

· •端子单元：用于现场信号接线。

· •机柜：19英寸标准机柜。

安装维护与全周期支持

SCHROFF 3BSC690076R5 机箱的安装需由专业人员进行。应确保机柜尺寸合规、安装导轨水平。安装模块时，需先断开机箱电源，沿导轨平稳插入模块并锁紧固定螺钉。日常维护主要是定期检查机箱内是否积灰（需断电后用吸尘器或吹风机清理）、确保通风孔无异物堵塞、观察模块指示灯状态是否正常。
