NI SCXI-1193

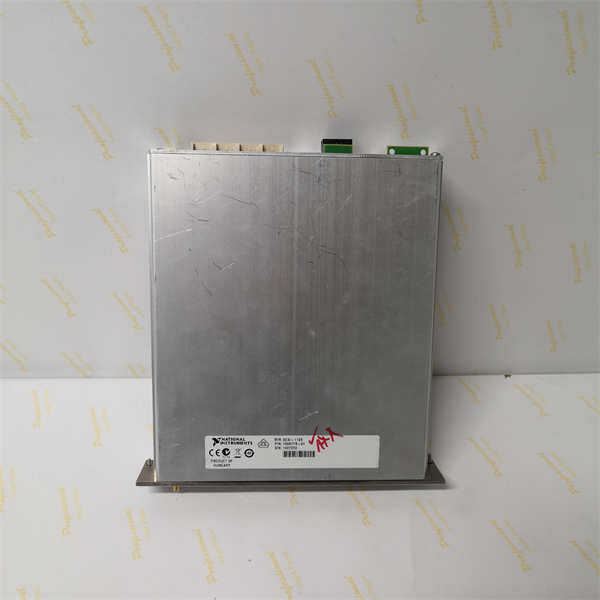

NI SCXI-1193 是美国国家仪器（National Instruments）公司为其SCXI信号调理系统设计的一款32通道通用接线端子模块。该产品是测试测量系统的重要组成部件，专门用于多通道传感器的信号连接和分配，为数据采集系统提供可靠、灵活的接口解决方案。

应用场景

在西南地区某大型风电机组制造商的全尺寸测试平台上，NI SCXI-1193端子模块负责连接分布在叶片和塔筒上的128个应变片和加速度传感器。当进行疲劳载荷测试时，该模块确保所有传感器信号稳定传输至SCXI-1125调理模块，最终由PXI系统采集分析。测试过程中，模块的可靠连接为研究人员提供了准确的结构振动数据，为叶片优化设计提供了关键依据。这体现了SCXI-1193在复杂测试系统中的核心价值：提供高密度、高可靠性的信号连接，保障测试数据的完整性。

核心参数速览

技术原理与创新价值

创新点1： 高密度设计与灵活信号路由NI SCXI-1193采用创新的高密度端子排设计，在有限空间内实现了32个通道的信号连接。其内部精密的信号路由电路，允许用户灵活配置每个通道的连接方式，轻松实现差分、单端等多种接线模式，大大提升了测试系统的适应性和可扩展性。创新点2： 彩色编码与防误插设计模块采用彩色编码的接线端子，不同功能的端子（信号线、地线、激励源等）通过颜色区分，显著降低了接线错误率。其防误插的机械键设计，确保端子模块只能以正确的方向插入对应的信号调理模块，有效防止了因误操作导致的设备损坏。

应用案例与行业价值

案例：华东地区某汽车研究院发动机台架测试系统升级项目。该研究院需要对新型发动机进行多参数性能测试，原有接线系统通道不足且可靠性差。采用NI SCXI-1193端子模块构建的新一代测试系统，显著提升了测试效率和数据质量。应用流程： SCXI-1193模块连接温度、压力、振动等64个传感器，通过SCXI-1125调理模块将信号调理后送入PXI采集系统。系统实时监测发动机运行参数，为性能优化提供数据支持。价值体现： 项目实施后测试通道数扩展3倍，接线可靠性提升约90%。模块的标准化设计使系统搭建时间减少约50%，年节约测试成本超80万元。

相关产品组合方案

1. 1.NI SCXI-1125 应变片调理模块：与SCXI-1193完美配合

2. 2.NI SCXI-1000/1001 机箱：为模块系统提供平台

3. 3.NI PXI系统：高性能数据采集和处理平台

4. 4.NI LabVIEW软件：系统编程和数据分析环境

5. 5.NI 信号线缆：高质量的连接线缆组件

6. 6.NI 校准设备：系统精度保证设备

安装维护与全周期支持

NI SCXI-1193采用前端安装设计，安装时只需将模块对准SCXI调理模块的导向槽推入即可。日常维护主要包括定期检查接线紧固度、清洁模块表面和检查连接器状态。建议每半年进行一次全面检查，确保连接可靠性。
