SCXI-1193 NI

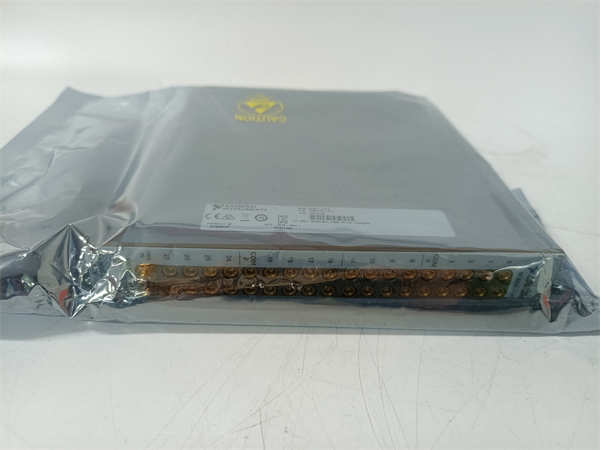

NI SCXI-1193 是美国国家仪器（National Instruments，简称NI）生产的一款SCXI系列通用继电器模块。该模块提供32个单刀单掷（SPST）继电器通道，专为自动化测试系统中需要高密度信号切换和路由的应用而设计。

应用场景：

在华南地区某汽车电子部件制造商的自动化测试线上，需要对多种型号的ECU（电子控制单元）进行功能验证。测试系统采用NI SCXI-1193继电器模块构建信号路由矩阵，将多路激励信号和测量仪器灵活切换到不同的被测单元。SCXI-1193的高密度通道配置显著减少了系统占地面积，其可靠的继电器寿命确保了产线连续三班倒运行三年未出现通道故障，测试吞吐量提升了30%。

核心参数速览：

技术原理与创新价值：

创新点1：高密度继电器矩阵与智能驱动技术。 SCXI-1193 在紧凑的模块尺寸内集成了32个高质量电磁继电器，每个通道都有独立的驱动电路和保护二极管。模块内部的智能驱动电路确保继电器快速、可靠地吸合与释放，同时防止反电动势损坏驱动电路。创新点2：灵活的信号路由与系统集成能力。 该模块可与SCXI系统的其他模块（如多功能数据采集卡、信号调理模块）协同工作，通过NI的软件平台（如LabVIEW）进行统一编程控制，轻松构建复杂的自动测试系统。用户可通过软件灵活配置信号路径，大幅提高测试系统的灵活性和复用性。创新点3：可靠的接触性能与长寿命设计。 SCXI-1193 采用的继电器具有优异的接触材料和结构设计，确保低且稳定的接触电阻，减少信号衰减。其机械寿命高达1亿次操作，在额定负载下的电气寿命也可达10万次，满足工业级自动化测试的耐久性要求。

应用案例与行业价值：

在华东某航空航天研究所的传感器校准实验室，需要同时对多类传感器（如温度、压力、振动）进行批量校准。实验室采用基于NI SCXI-1193的校准系统，将标准源通过继电器矩阵路由至多个被测传感器。SCXI-1193的高隔离度和低导通电阻确保了校准信号的准确性，其可编程特性使校准流程完全自动化，将校准效率提升5倍，人员需求减少60%，年度校准能力从500台提升至2500台。

相关产品组合方案：

1. 1.NI SCXI-1000系列机箱（如SCXI-1001）： 为SCXI-1193提供电源和通信背板。

2. 2.NI SCXI终端块（如SCXI-1349）： 提供更方便的接线接口。

3. 3.NI PXI/PCI数据采集卡： 与SCXI系统协同完成信号采集与生成。

4. 4.NI LabVIEW软件： 用于系统编程、控制和数据处理。

5. 5.NI SignalExpress： 提供交互式的快速测量与开关控制。

6. 6.其他SCXI模块（如SCXI-1125、SCXI-1143）： 满足不同信号调理需求。

安装维护与全周期支持：

NI SCXI-1193模块需安装于SCXI机箱的指定插槽中，通过前端端子板连接信号线。安装前请确保机箱电源关闭，模块完全插入并锁紧。日常维护主要是定期检查端子连接是否牢固，并通过软件进行通道功能自检。
