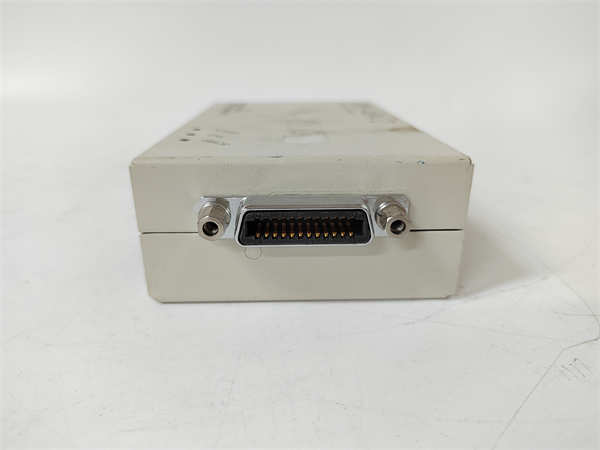

NI GPIB-140A

NI GPIB-140A 是美国国家仪器（National Instruments，简称NI）公司生产的一款VXI系统接口模块。该模块作为GPIB（通用接口总线，IEEE 488）与VXI（VME eXtensions for Instrumentation）系统之间的通信桥梁，允许VXI主机箱作为系统控制器来管理和控制外部的GPIB总线仪器设备。

应用场景：

在2000年代初，某航空航天研究所的射频自动测试系统需要整合多种测量仪器。系统核心是一个VXI主机箱，用于容纳高速数字化仪和开关模块，但同时需要控制一台安捷伦（Agilent）的频谱分析仪和一台福禄克（Fluke）的校准源，这两台设备均只配备GPIB接口。工程师在VXI机箱的0号槽安装了NI GPIB-140A模块。通过该模块，VXI系统控制器能够直接通过背板指令，经GPIB-140A转换后控制外部的GPIB仪器，完美地构建了一个混合架构的自动化测试平台，成功完成了对机载通信设备的多项性能指标测试，提升了测试效率和一致性。

核心参数速览：

技术原理与创新价值：

创新点1：高效的平台桥接与协议转换。 GPIB-140A 的核心价值在于它实现了VXI背板总线与GPIB总线之间的协议转换。它将VXI主控器的命令和数据进行翻译，使其能够被GPIB总线上的仪器识别和执行，反之亦然。这使得用户可以在一个以VXI为核心的现代化、模块化测试系统中，继续利用大量已有的、性能依然可靠的GPIB台式仪器，保护了设备投资。创新点2：灵活的系统架构角色。 该模块可以配置为不同的工作模式。当放置在VXI机箱的0号槽时，它可以作为整个VXI系统的资源管理器和GPIB总线的系统控制器，集中管理混合总线系统。这种灵活性为构建不同复杂度的测试系统提供了可能。创新点3：简化系统集成与编程。 通过使用NI的应用程序开发环境（如LabVIEW或Measurement Studio），程序员可以用统一的API对VXI模块和通过GPIB-140A连接的GPIB仪器进行编程，无需关心底层的总线差异，大大简化了系统集成和软件开发的复杂度。

应用案例与行业价值：

在2010年代前期，某汽车电子部件制造商的一条产品老化测试线上，核心控制是一个基于VXI的数据采集系统。为了控制多台老式的、仅具备GPIB接口的程控电源和负载箱，系统集成了NI GPIB-140A模块。这一方案使得该生产线无需淘汰仍能正常工作的昂贵GPIB电源设备，就成功将老化过程的电源监控和数据记录集成到了统一的VXI测控平台中，实现了测试数据的自动采集和报表生成。这不仅节省了可观的设备更新费用，还将测试效率提升了约30%，并减少了人为操作错误。

相关产品组合方案：

1. 1.VXI主机箱（如 NI VXI-MXI-2）： 为GPIB-140A模块提供运行平台和电源。

2. 2.VXI系统控制器（如嵌入式计算机或MXI接口卡）： 系统的计算核心。

3. 3.其他VXI模块（如数字万用表、开关模块、数字化仪）： 构建完整的VXI测试功能。

4. 4.GPIB总线仪器（如频谱分析仪、信号源、电源）： 被控的台式设备。

5. 5.GPIB连接线缆： 连接GPIB-140A与GPIB仪器。

6. 6.NI LabVIEW 软件开发平台： 用于编写控制整个混合系统的应用程序。

安装维护与全周期支持：

NI GPIB-140A模块的安装需在VXI主机箱断电状态下进行，将其牢固插入指定的槽位（通常建议0号槽以发挥其全部功能）。模块配置通过硬件开关或软件设置其VXI逻辑地址。日常维护主要是确保GPIB线缆连接牢固，避免总线终端电阻设置错误，并通过NI的MAX（Measurement & Automation Explorer）软件检查模块状态和通信质量。
