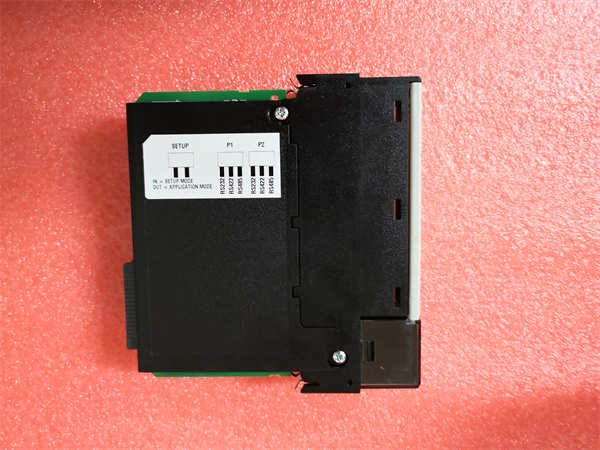

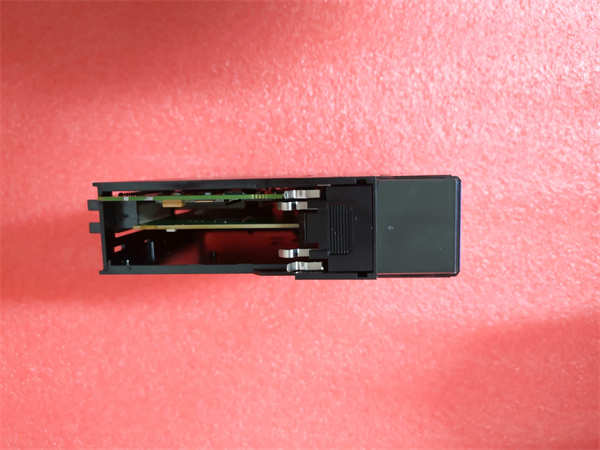

MVI56-PDPMV1 PROSOFT

ProSoft MVI56-PDPMV1是普罗索夫特技术公司（ProSoft Technology）生产的一款专用通信网关模块。该产品属于工业网络接口模块，专为艾伦-布拉德利（Allen-Bradley）ControlLogix平台设计，充当Profibus DP网络的主站，实现Rockwell Automation控制系统与众多Profibus从站设备的高效数据交换。

应用场景：

在一家大型汽车制造厂的焊装车间，数十台来自欧洲品牌的机器人控制器和现场传感器均采用Profibus DP协议进行通信，而工厂的主控制系统却基于罗克韦尔的ControlLogix PLC。此时，ProSoft MVI56-PDPMV1模块被插入ControlLogix机架，它如同一位熟练的“翻译官”，无需改变原有PLC程序架构，即可让ControlLogix处理器直接读写所有Profibus从站的数据。这不仅解决了异构网络集成的核心痛点，避免了更换全部现场设备的巨大成本，更确保了生产数据实时、准确地流动，为柔性制造提供了关键支撑。

核心参数速览：

技术原理与创新价值：

创新点1：无缝的ControlLogix背板集成技术。ProSoft MVI56-PDPMV1的核心创新在于其作为一块标准的ControlLogix模块，直接插入PLC机架。它通过背板与ControlLogix CPU进行高速数据交换，Profibus网络上的从站设备数据被直接映射到ControlLogix的I/O数据表中。这意味着工程师可以像使用本地I/O点一样，在梯形图逻辑中直接访问和控制远端的Profibus设备，极大地简化了编程和调试工作。创新点2：双端口Profibus主站架构。模块提供两个独立的Profibus DP端口，这不仅是简单的冗余备份。用户可以将一个大型Profibus网络分割成两个较小的段，分别连接不同类型的设备（如快速执行的驱动器和慢速的I/O块），从而优化网络性能，减少单网段故障的影响范围，并便于分区域调试和维护，提升了整个系统的可用性和灵活性。创新点3：强大的内置诊断与配置工具。MVI56-PDPMV1配备了ProSoft专业的配置软件（如ProSoft Configuration Builder）。该软件提供图形化界面，可轻松设置从站参数、扫描网络、监控实时通信状态及诊断故障。模块前面板上的多色LED指示灯能快速显示模块状态、网络活动及通信错误，使运维人员能够迅速定位问题，大大缩短了平均修复时间（MTTR）。

应用案例与行业价值：

案例：某食品饮料厂灌装线控制系统集成项目该厂新增的德国进口灌装机和贴标机均采用Profibus DP接口，需要与原有的基于ControlLogix的MES系统进行数据集成。

· •应用流程：在ControlLogix机柜中增加一块ProSoft MVI56-PDPMV1模块，通过配置软件将其设置为Profibus主站，并扫描添加灌装机和贴标机作为从站。在ControlLogix程序中，直接读取灌装数量、设备状态等数据，并下发控制命令。

· •带来的改进：项目实现了无缝集成，无需修改进口设备的核心控制器，节省了大量时间和成本。生产线数据实时上传至MES系统，实现了全流程追溯。设备经理评价：“MVI56-PDPMV1模块的稳定性和易用性超乎想象，它让我们在短短几天内就完成了原本认为非常复杂的系统对接，生产效率和数据透明度都得到了显著提升。”

相关产品组合方案：

· •ProSoft MVI56-GSC通用串行通信模块：用于集成支持Modbus RTU、DF1等串行协议的设备，与MVI56-PDPMV1互补，覆盖更多协议。

· •ProSoft MVI69-MCMModbus TCP主站/从站模块：用于ControlLogix与Modbus TCP/IP设备的集成，适用于IT/OT融合场景。

· •ProSoft MVI56E-MNETModbus Plus通信模块：适用于需要连接Modbus Plus网络的遗留系统升级。

· •ProSoft MVI56E-DNP3DNP3通信模块：专用于电力行业SCADA系统与ControlLogix的集成。

· •Allen-Bradley 1756-L7x ControlLogix控制器：作为系统核心，与MVI56-PDPMV1协同处理逻辑与数据。

· •Allen-Bradley 1756-EN2T以太网模块：为ControlLogix系统提供额外的网络连接，与网关模块数据协同。

· •ProSoft RadioLinx 网关：对于无线通信需求，可作为MVI56-PDPMV1网络的延伸，实现远程设备接入。

安装维护与全周期支持：

ProSoft MVI56-PDPMV1模块的安装极为简便，遵循标准ControlLogix模块的安装规范，将其牢固插入机架的空闲插槽即可。其配置主要通过PC上的专用软件完成，通过以太网连接到ControlLogix处理器进行参数下载。日常维护主要依赖于模块前面板清晰的LED状态指示灯进行巡检，并通过软件定期检查网络通信质量和从站状态，进行预防性维护。
