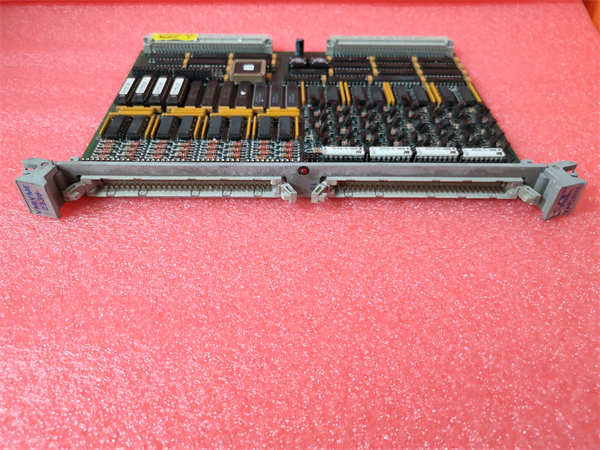

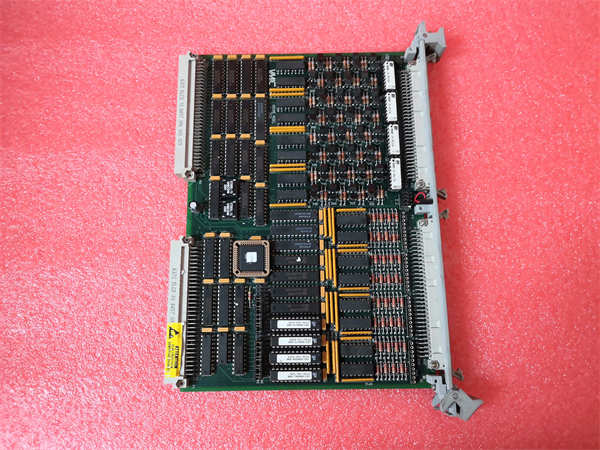

VMIVME-2536 VMIC

VMIC VMIVME-2536是GE旗下VMIC品牌生产的一款高性能VME总线计数器/定时器模块。该产品专为需要高速、高精度频率测量、事件计数和位置检测的工业自动化与测试测量应用而设计，提供多通道独立计数功能，适用于转速测量、编码器接口、流量累计等精密测控场景。

应用场景：

在钢铁连铸生产线上，需要实时监测数百个辊道的转速，确保钢板匀速前进。VMIC VMIVME-2536计数器模块直接连接每个辊道电机配套的增量编码器，通过高速计数功能精准测量每个辊道的实时转速。其32位计数器深度确保了长周期累计不溢出，而模块的硬件门控和触发功能使得所有测量点能够严格同步。当检测到某个辊道转速异常时，模块立即通过VME总线向主控制器发出中断信号，触发调整机制，有效避免了钢板堆叠或拉裂事故，保障了连续生产的稳定性和产品质量。

核心参数速览：

技术原理与创新价值：

创新点1：高精度时钟与抗抖动技术。VMIVME-2536采用高稳定性的温度补偿晶体振荡器（TCXO）作为时间基准，结合先进的抗抖动电路设计，显著减少了计数误差。特别是在频率测量和周期测量模式下，其内部的高分辨率时间戳计数器可实现纳秒级的时间间隔测量，为精密测控提供了坚实的基础。创新点2：灵活的多模式操作与硬件预处理。模块支持丰富的操作模式，包括简单的事件计数、频率/周期测量、以及复杂的正交编码器解码（用于位置和速度检测）。其硬件逻辑能够自动处理编码器的A/B相解码、指数脉冲倍频等任务，极大减轻了主处理器的计算负担，提升了系统整体实时性能。创新点3：智能化的中断与DMA传输机制。VMIVME-2536具备高度可配置的中断系统，可在计数器溢出、达到比较值或外部门控信号变化时立即产生中断。结合VME总线的DMA（直接内存访问）能力，模块能够将大量计数数据直接传输到系统内存，无需CPU频繁干预，保证了高速数据采集的连续性和系统低延迟。

应用案例与行业价值：

案例：某风力发电机组主轴转速与叶片方位角精密监测系统为确保风机安全高效运行，需要实时高精度监测主轴转速和每个叶片的精确方位角。

· •应用流程：使用VMIVME-2536模块，一个通道连接主轴编码器进行高速频率测量（计算转速），另外三个通道分别连接三个叶片的变桨编码器（工作在正交解码模式）来精确计算每个叶片的方位角。

· •带来的改进：系统测量精度和可靠性远超前代产品，为风机的主控系统提供了更精准的实时数据。基于这些数据，优化了变桨控制策略，年发电量提升了约2%。维护团队表示：“VMIVME-2536的稳定性和多通道同步测量能力，使我们的状态监测系统达到了新的水平。”

相关产品组合方案：

· •VMIC VME总线主处理器模块（如VMIVME-7xxx系列）：作为系统核心，运行控制算法，处理VMIVME-2536上传的数据。

· •VMIC 模拟量输入输出模块：用于采集温度、振动等模拟信号，与计数模块数据协同分析。

· •增量式编码器/光栅尺：作为前端传感器，为VMIVME-2536提供高速脉冲信号。

· •信号调理模块：用于长距离传输时，将传感器信号转换为VMIVME-2536可接收的差分信号，增强抗干扰性。

· •VMIC VME机箱与电源：为整个系统提供稳定的运行环境和动力。

安装维护与全周期支持：

VMIC VMIVME-2536为标准的6U VME板卡，安装时需确保VME背板插槽清洁，模块插入到位并锁紧。接线时需特别注意信号类型（TTL/差分）的选择和接地，以避免噪声干扰。配置通常通过基地址寄存器和一系列控制寄存器完成，需结合硬件手册和驱动程序进行。
