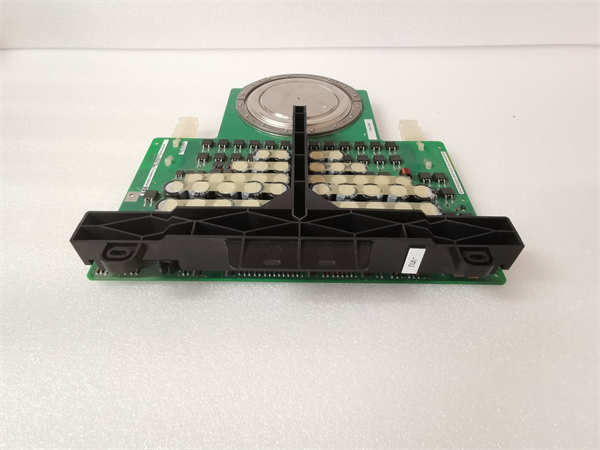

5SHX2645L0004 3BHL000389P0104 ABB

ABB 5SHX2645L0004（物料号：3BHL000389P0104）是ABB公司生产的一款基于集成门极换流晶闸管（IGCT）技术的大功率半导体开关模块。该模块属于高压大功率变流器的核心功率器件，专为ABB ACS6000等系列中压变频器设计，广泛应用于需要兆瓦级功率控制的工业领域，如矿山提升机、轧钢主传动、船舶推进等。

应用场景：

在一家大型钢铁企业的热连轧生产线中，精轧机组的主传动电机功率高达10兆瓦，需要极其可靠和高效的交直交变频驱动。该驱动系统的核心是ABB ACS6000中压变频器，而其每个功率单元的核心正是ABB 5SHX2645L0004IGCT模块。数千安培的电流和数千伏的电压在这些模块中以每秒数百次的频率进行精确开关，将直流电逆变为控制电机转速和转矩的完美正弦波。5SHX2645L0004的超低导通损耗和高速开关特性，使得整个传动系统效率超过98%，同时其固有的高可靠性确保了在轧制巨大钢坯的剧烈负载冲击下，驱动系统稳如磐石，是保障现代化高速轧制生产线高效、精密运行的无名英雄。

核心参数速览：

技术原理与创新价值：

创新点1：革命性的IGCT器件结构。与传统的GTO（可关断晶闸管）相比，ABB 5SHX2645L0004采用的IGCT技术实现了质的飞跃。它通过将门极驱动电路和晶闸管芯片以极低电感的方式集成封装，使得器件在关断时能瞬间从晶闸管模式切换到晶体管模式，从而实现像IGBT一样快速、可控的关断，同时又保留了晶闸管通态压降低、通流能力强的巨大优势。这是实现高压大容量变流器的关键技术突破。创新点2：极低的通态损耗与高功率密度。由于继承了晶闸管的本质，IGCT在导通状态下的压降非常小，这意味着在大电流工作时的导通损耗极低，系统效率极高。这一特性使得采用5SHX2645L0004的变流器可以实现更高的功率密度，在更小的体积内处理兆瓦级的功率，减少了设备占地面积和冷却需求。创新点3：高可靠性与鲁棒性。IGCT是硬开关器件，其工作机理决定了它具有很强的抗短路和过载能力。5SHX2645L0004采用先进的压接式技术或模块化设计，确保了良好的散热性能和机械稳定性，特别适合在恶劣的工业环境下（如振动、温度变化）长期可靠运行，平均无故障时间（MTBF）极长。

应用案例与行业价值：

某千万吨级露天矿的主井提升机，其变频驱动系统采用了ABB ACS6000变频器，核心功率器件为5SHX2645L0004IGCT模块。该提升系统负责将矿石从数百米深的井下连续提升至地面，启停频繁，负载变化剧烈。在长达十年的运行中，这套功率系统经历了无数次重载启动和紧急制动，从未因功率模块本身故障导致非计划停机。其卓越的可靠性保障了矿山的核心生产流程，避免了单次停机可能带来的数百万元经济损失。设备维护总监评价：“5SHX2645L0004模块所代表的IGCT技术，其可靠性已经超越了‘部件’的范畴，它是我们整个提升系统生产保障的基石。”

相关产品组合方案

1. 1.ABB 门极驱动单元（GDU）： 如5SHY35L4502，专为5SHX2645L0004提供精确的门极驱动和保护。

2. 2.ABB 吸收电容： 用于抑制IGCT关断时的电压尖峰，是功率单元的必要组成部分。

3. 3.ABB 水冷散热器： 为5SHX2645L0004提供高效冷却，确保其工作在安全结温下。

4. 4.ABB ACS6000 变频器功率单元： 整个功率模块的载体，包含箝位电路、检测电路等。

5. 5.ABB 系统控制器： 如AC800PEC，向GDU发出PWM控制信号。

6. 6.ABB 中压输入变压器： 为多电平变频器提供隔离和移相电源。

7. 7.ABB 调试与诊断软件： 用于监控功率模块的运行状态和健康状况。

安装维护与全周期支持

ABB 5SHX2645L0004（物料号 3BHL000389P0104）的更换和调试是高度专业的工作，必须由经过ABB严格认证的工程师执行。操作涉及高压危险，必须严格遵守安全规程，完全放电并验电后进行。更换时需使用专用工具，确保模块与散热器间的接触压力和导热硅脂涂抹均匀，门极驱动光纤连接可靠。安装后需使用专用设备进行静态和动态测试。日常维护主要通过监控系统冷却水的水质、流量和温度，定期清洁散热器水路。利用变频器自身的诊断系统监视模块的温升、运行次数等参数，进行预测性维护。
