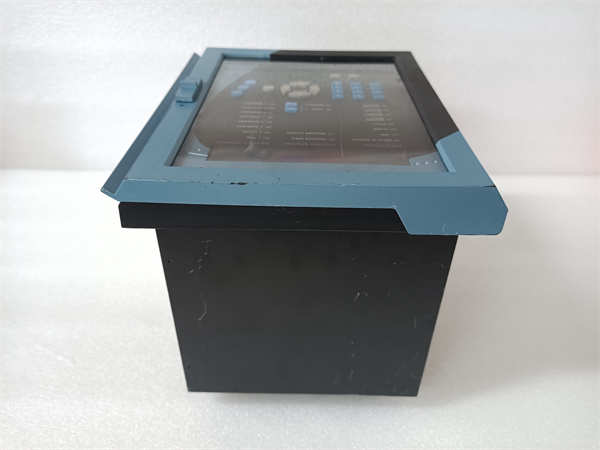

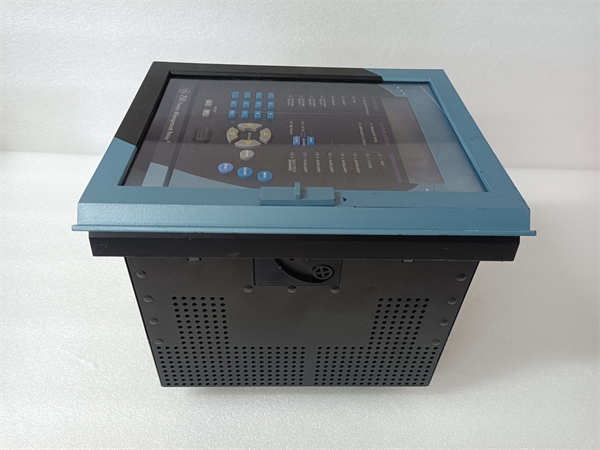

SR750-P5-G5-S5-HI-A20-R-T GE

GE SR750-P5-G5-S5-HI-A20-R-T是美国通用电气（GE）旗下Multilin系列的一款顶配、全功能型馈线管理继电器。该产品属于电力系统保护与控制的尖端设备，集成了弧光保护（代码-R）、变压器差动保护（代码-T）等高级功能，并采用高完整性（HI）设计，专为对安全性和可靠性有极致要求的关键配电节点（如主变进线、母联、重要变压器）提供全面、可靠的保护、监测和控制。

应用场景：

在华东地区某大型石化企业的总降变电站，110kV/10kV主变压器的10kV侧母线及其馈出线是全厂的供电命脉。该节点一旦发生故障，后果不堪设想。项目为这个关键点位选配了顶级的 GE SR750-P5-G5-S5-HI-A20-R-T保护装置。其弧光保护功能（-R）通过在开关柜内安装弧光传感器，能在ms级内检测到因绝缘击穿引发的电弧光爆炸，并急速跳闸，保护设备和人员安全。同时，其变压器差动保护（-T）作为主变的主保护，能精准判断内部故障，防止事故扩大。某次，因小动物侵入导致10kV母线短路并引发弧光，SR750的弧光保护抢先于过流保护动作，与差动保护形成完美配合，在设备受损前瞬间切断故障，避免了灾难性后果。其“HI”高完整性设计确保了保护动作的绝对可靠，为工厂的安全生产立下大功。

核心参数速览（基于型号代码解析）

技术原理与创新价值

创新点1：集成弧光保护与主设备差动保护的终极安全方案。这是此型号的核心价值。它将原本需要独立装置实现的弧光保护和变压器差动保护高度集成于单一设备。

· •弧光保护：通过直接检测故障时产生的剧烈光强，动作速度极快（< 4ms），远快于传统的过流保护（几十至几百ms），能有效抑制电弧爆炸带来的巨大破坏能量，是保护开关柜和人员的最后一道闪电防线。

· •变压器差动保护：通过比较变压器高低压侧电流的矢量和，能极其灵敏和选择性地判断变压器内部故障，是变压器最理想的保护方式。两者结合，为关键供电节点提供了从内部故障到外部短路引发的弧光爆炸的全方位、无死区的快速保护。

创新点2：高完整性（HI）硬件与软件架构。“HI”版本意味着该装置的设计遵循了严格的功能安全标准（如IEC 61508）。其在硬件（如冗余采样、故障安全设计）和软件（如完善的自我诊断、代码完整性）层面进行了增强，具有更高的诊断覆盖率和安全失效分数（SFF），最大程度地防止装置本身出现误动或拒动，尤其适用于要求防止重大人身伤害或资产损失的SIL/SCB应用场合。创新点3：强大的FlexLogic™与高级分析能力。装置内置可编程逻辑（FlexLogic™），允许用户自定义复杂的保护、控制和联锁方案，无需外部PLC。同时，其具备高质量的故障录波、电能质量监测和事件顺序记录（SOE）功能，为事故分析、电网优化和预测性维护提供强大的数据支撑。

应用案例与行业价值

在某半导体制造厂的Fab主变电站，对供电连续性和质量的要求达到了极致。厂内一台关键的66kV/10kV整流变压器，其安全直接关系到数十亿美元产线的存亡。该项目选用了 GE SR750-P5-G5-S5-HI-A20-R-T作为该变压器的唯一主保护。

· •价值体现：

1. 1.全面防护：差动保护守护变压器内部，弧光保护防御开关柜故障，构成了黄金搭档。

2. 2.预防灾难：其超快的弧光保护功能，理论上能避免因柜内故障导致的“火烧连营”事故。

3. 3.高可靠性：“HI”设计确保了保护系统本身的可靠性，业主对其“该动时必动，不该动时不误动”充满信心。

4. 4.简化架构：一台设备替代多台，节省空间，减少接口，降低系统复杂性和故障点。

相关产品组合方案

1. 1.弧光传感器和延伸光纤： 弧光保护的必要附件，安装在开关柜各隔室。

2. 2.高精度电流互感器（CT）： 为差动和测量提供高精度信号。

3. 3.GE EnerVista™ 软件： 用于配置、定值整定、故障分析和监测的核心工具。

4. 4.同系列其他型号SR750： 针对不同应用需求（如不含差动或弧光）的配置。

5. 5.UR系列（如UR T60）： 更专注于变压器保护，用于更高电压等级或更复杂的差动应用。

安装维护与全周期支持

GE SR750-P5-G5-S5-HI-A20-R-T的安装调试必须由专业继电保护工程师完成。弧光传感器的安装位置、差动保护CT的极性和平衡至关重要。日常维护主要通过EnerVista软件监控装置状态和诊断信息。
