ICS TRIPLEX T8431

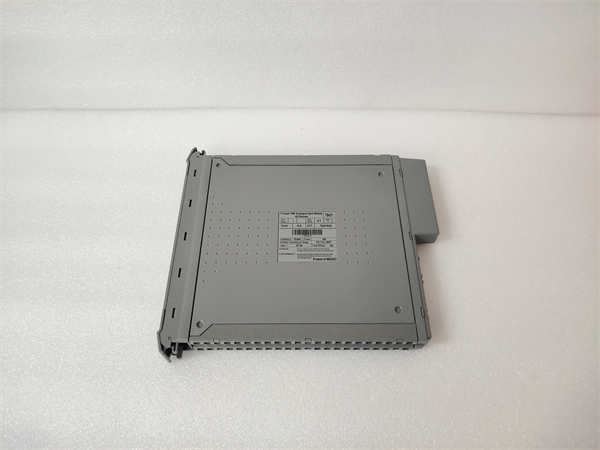

ICS Triplex T8431是罗克韦尔自动化旗下ICS Triplex品牌生产的AADvance安全控制系统中的一款双重端口以太网接口模块。该模块为AADvance机架提供标准的以太网通信接口，是实现安全控制器与外部系统（如操作员站、工程师站、历史服务器或DCS）进行数据交换的关键通信桥梁。

应用场景：

在化工厂的紧急停车系统（ESD）中，ICS Triplex T8431模块安装在AADvance机架内。操作员需要通过中控室的HMI实时监控ESD系统的状态（如阀门位置、报警信息），同时，历史服务器需要记录所有安全事件用于审计和分析。T8431模块在此建立了一条可靠的数据通道：它通过以太网与AADvance控制器背板通信，获取系统数据，再通过其双以太网端口将数据同时发送给HMI站和历史服务器。其双端口设计允许它连接到两个不同的网络交换机，实现了网络层面的冗余，确保了监控数据路径的高可用性，即使一条网络链路中断，重要的系统状态信息仍能送达。

核心参数速览

技术原理与创新价值

创新点1：双端口集成交换机架构。T8431的核心优势在于其集成了双端口以太网交换机。这意味着它不仅可以作为机架的通信出口，还可以通过其第二个端口以菊花链（Daisy-Chain）方式连接至下一台AADvance机架或设备，无需额外的网络交换机即可构建线性网络拓扑，简化了布线，降低了成本并提高了可靠性。创新点2：安全可靠的系统通信网关。该模块作为AADvance安全控制系统与外部非安全网络之间的受控网关，严格按照配置进行数据交换。它确保了安全关键网络（控制器背板）与信息网络（工厂局域网）之间的逻辑隔离，防止来自信息层的干扰或攻击影响安全控制功能的执行，这是实现功能安全的重要一环。创新点3：简化的网络冗余配置。双端口设计使得T8431可以轻松地实现网络连接的冗余。两个端口可以分别连接到两台独立的网络交换机上，形成冗余网络路径。当主网络路径发生故障时，通信会自动或按配置切换到备用路径，极大地增强了整个系统监控层的可用性。

应用案例与行业价值

案例：天然气处理厂安全仪表系统（SIS）信息化集成。工厂采用AADvance系统作为SIS，需要将报警和工艺数据实时上传至全厂级监控信息平台。在每个AADvance机柜中配置ICS Triplex T8431模块，利用其Modbus TCP服务器功能，将关键安全变量（如联锁状态、传感器读数）发布到网络上。上位的监控软件作为Modbus TCP客户端读取这些数据，在全厂HMI上实时显示SIS状态，并将报警事件记录到数据库中进行趋势分析和合规性报告。项目实施后，操作和维护人员可以集中监控安全系统，提高了对异常状况的响应速度和对系统健康状态的洞察力。

相关产品组合方案

1. 1.AADvance 主控制器：如T8403等CPU模块，是T8431模块服务的核心。

2. 2.AADvance 电源模块：如T8460，为整个机架（包括T8431）供电。

3. 3.AADvance 机架：用于安装所有模块。

4. 4.AADvance 工程软件：用于对T8431模块进行IP地址、通信参数等配置。

5. 5.工业网络交换机：用于构建星型网络拓扑，连接多个T8431模块。

6. 6.罗克韦尔 FactoryTalk ViewHMI软件：可以通过T8431模块与AADvance控制器通信。

安装维护与全周期支持

ICS Triplex T8431的安装需在系统断电情况下进行，将其插入AADvance机架的兼容插槽中。上电后，需通过AADvance工程软件为其设置静态IP地址或配置DHCP，并定义与其他节点的通信参数。日常维护主要是观察端口指示灯状态，确保网络链路正常，并通过软件监控通信状态。
