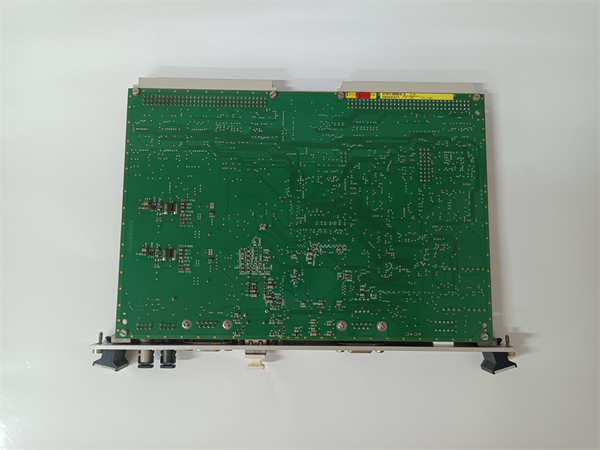

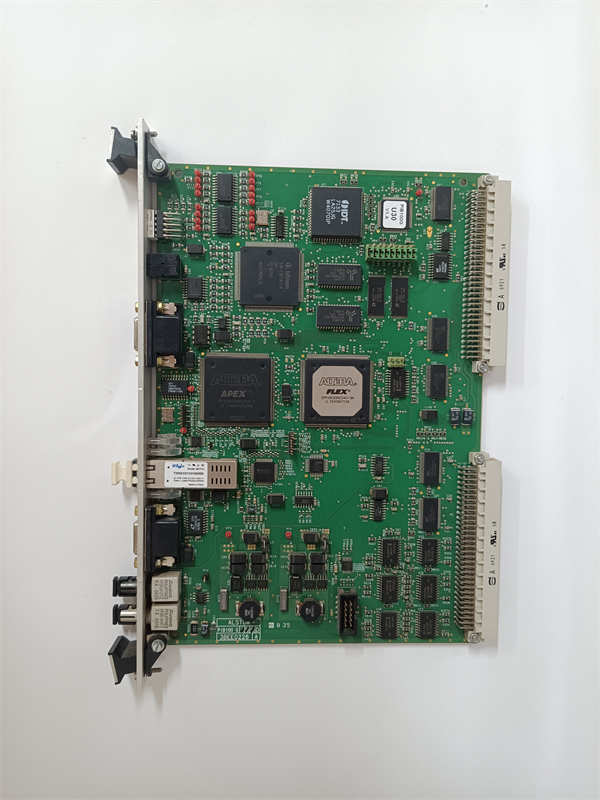

ALSTOM PIB100G 3BEE0226

ALSTOM PIB100G 3BEE0226是阿尔斯通（ALSTOM，现属日立铁路）公司为其铁路车辆牵引系统和辅助变流系统设计的一款电源接口板或电源分配单元。该模块是牵引控制单元（TCU）或辅助控制单元（ACU）机箱内的关键组件，负责将车辆提供的输入电源（如110V DC）进行滤波、隔离、转换和分配，为机箱内的其他核心控制板卡（如处理器板、驱动板）提供多种稳定、纯净、互相隔离的低压直流工作电源（如±15V, ±24V, 5V等）。

应用场景：

在一列高速动车组的牵引变流器柜中，牵引控制单元（TCU）是控制IGBT功率模块，实现精准牵引和电制动的“大脑”。ALSTOM PIB100G 3BEE0226电源接口板就安装在该TCU机箱内。车辆蓄电池提供的110V DC高压电源首先进入PIB100G模块。该模块内部包含DC/DC转换器、滤波电路和隔离电路，它将不稳定的110V DC输入转换成一路上游的24V DC电源（用于驱动继电器、接触器），以及多路下游隔离的±15V（为模拟量采集电路供电）、+5V（为数字逻辑电路和微处理器供电）等电源。其出色的滤波和隔离性能确保了即使车辆主电路（如牵引电机）产生强烈的电磁干扰，TCU的“大脑”（CPU板）也能获得极其洁净的电源，从而稳定、可靠地工作，避免了因电源扰动导致的控制系统误动或宕机。

核心参数速览

技术原理与创新价值

创新点1：高可靠性的电源转换与分配。PIB100G的核心价值在于其为敏感的控制电子设备提供了“清洁”的能源。列车上的110V DC电源网络环境恶劣，存在大幅波动和丰富的谐波干扰。该模块内部的DC/DC转换器和滤波网络能将这些“脏”的电能转换为电压稳定、纹波极小的低压直流电，满足精密模拟和数字电路的苛刻要求。创新点2：严格的电气隔离与噪声抑制。模块内部的电源转换器采用变压器进行隔离，使输入侧（车辆高压）和输出侧（板卡低压）以及各输出通道之间实现了电气隔离。这有效防止了接地环路干扰和高压侧噪声窜入低压控制回路，极大地提高了整个控制系统的抗电磁干扰（EMI）能力，是系统在复杂电磁环境下稳定运行的基石。创新点3：模块化与集成的保护设计。将电源功能集成于一个独立的模块中，使得牵引控制单元的设计更加模块化。当电源部分出现故障时，可以直接更换PIB100G，而无需检修整个机箱。模块内置的过流、过压保护电路可以在故障发生时快速切断相应输出，防止故障扩大，损坏价值更高的CPU板或驱动板。

应用案例与行业价值

案例：地铁列车辅助逆变器控制系统电源故障排查。一列地铁列车报出“辅助逆变器故障”并导致空调、照明等设备失效。维护人员检查发现辅助控制单元（ACU）无显示。进一步排查，确认是ALSTOM PIB100G 3BEE0226电源接口板故障，无法产生+5V和±15V电源，导致整个ACU系统瘫痪。更换新的PIB100G模块后，ACU上电自检通过，所有辅助设备恢复正常。由于该模块的模块化设计，故障得以快速定位和排除，避免了更换整个昂贵的ACU机箱，显著节约了维修成本和停时。这次维修也体现了电源模块作为系统“心脏”的重要性。

相关产品组合方案

1. 1.牵引控制单元（TCU）机箱：如ALSTOM ATLAS平台机箱，PIB100G是其中标准插件。

2. 2.处理器板：如COP-A板，是PIB100G电源的主要负载。

3. 3.驱动板：如DIM-IO板，需要PIB100G提供的隔离电源来驱动IGBT。

4. 4.背板：PIB100G通过背板连接器为其他板卡供电。

5. 5.列车蓄电池/充电机：为PIB100G提供原始的110V DC输入电源。

6. 6.阿尔斯通诊断工具：用于读取PIB100G相关的电源监控信号和故障代码。

安装维护与全周期支持

ALSTOM PIB100G 3BEE0226的更换必须由经过培训的铁路电子设备维修人员执行。操作前必须确保车辆完全断电（降弓、放电），并挂上安全锁。模块通过插拔器从机箱背板上取下，安装新模块时需确保连接器对准并完全插入到位。
