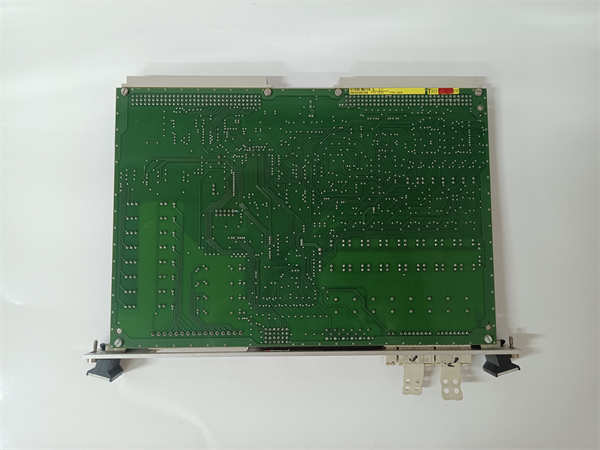

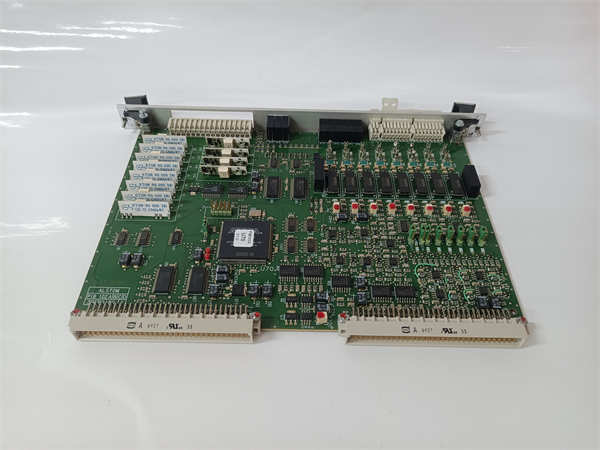

ALSTOM PIB102A 3BEB0180

ALSTOM PIB102A 3BEB0180是阿尔斯通（ALSTOM，现属日立铁路）公司生产的，用于其铁路车辆牵引系统（很可能是 ONIX®系列牵引平台）的一款接口板或信号调理板。该模块是牵引控制单元（TCU）机箱内的一个重要组成部分，通常负责特定功能的信号采集、隔离、转换和驱动，例如专门处理电机电流/电压传感器信号、驱动门极单元、或管理特定I/O回路，是连接高功率主电路与低压控制系统的关键桥梁。

应用场景：

在一台电力机车的牵引变流器中，需要实时精确地监测牵引电机的三相电流，以实现矢量控制并防止过流损坏。ALSTOM PIB102A 3BEB0180接口板被设计用于此关键任务。它通过其高精度的模拟量输入通道，接收来自安装在电机回路中的霍尔效应电流传感器（输出为±10V模拟信号）的信号。该模块内部的高性能运放和ADC（模数转换器）对信号进行调理、隔离和数字化，然后将精确的数字量通过背板总线发送给主处理器板（CPU板）。主控算法根据这些实时电流值计算并生成PWM波形，控制逆变器的输出。PIB102A的精度和抗干扰能力直接决定了电机控制的性能效率和安全性。

核心参数速览

技术原理与创新价值

创新点1：针对特定信号的高精度与高可靠性处理。PIB102A的核心价值在于其针对牵引系统特定信号（如电机电流、直流母线电压）的优化设计。它采用低温漂、高精度的元器件和专用的信号调理电路，确保在剧烈的温度变化和电磁干扰环境下，仍能提供稳定、准确的测量数据，为高性能的电机控制算法（如矢量控制）提供坚实基础。创新点2：强大的电气隔离与抗干扰能力。牵引系统主电路（高压、大电流）产生的强烈电磁噪声极易干扰脆弱的控制信号。该模块在信号输入侧采用了光耦、隔离运放或隔离ADC等隔离技术，实现了控制侧（低压）与传感器侧（可能带有高共模电压）的电气隔离，有效防止了地环路干扰和共模噪声，保证了信号完整性。创新点3：模块化与功能专一化设计。在复杂的牵引控制单元中，采用像PIB102A这样的专用接口板，实现了功能的模块化分解。这种设计使得系统架构清晰，便于故障诊断和维修更换。如果电流采集通道出现故障，只需排查或更换这一块板卡，而无需动及整个TCU系统，大大提高了可维护性。

应用案例与行业价值

案例：动车组牵引变流器故障诊断与修复。一列动车组在运行中报出“电机A相过流”故障，导致牵引力丢失。维护人员下载故障数据记录，发现ALSTOM PIB102A 3BEB0180模块上报的A相电流值在故障瞬间出现异常尖峰。通过对比其他相电流和传感器状态，初步排除了功率模块（IGBT）本身损坏的可能性。技术人员重点检查了与PIB102A板卡相连的A相电流传感器及其接线，最终发现传感器屏蔽线接地不良导致信号受到干扰。更换传感器并规范接地后，故障排除。PIB102A模块精确的记录功能为快速定位故障根源提供了关键依据，避免了盲目更换高价值的功率单元，节省了大量维修成本和停时。

相关产品组合方案

1. 1.牵引控制单元（TCU）机箱：如阿尔斯通ONIX® 平台机箱，PIB102A是其中标准插件。

2. 2.主处理器板（CPU板）：如COP-A板，是PIB102A上传数据的处理核心。

3. 3.传感器：如电流传感器、电压传感器，是PIB102A的信号来源。

4. 4.电源接口板（PIB）：如PIB100G，为整个机箱（包括PIB102A）供电。

5. 5.驱动板：如DIM-IO板，与PIB102A协同工作，驱动IGBT。

6. 6.阿尔斯通诊断软件与工具：用于配置、监控和诊断PIB102A及相关系统。

安装维护与全周期支持

ALSTOM PIB102A 3BEB0180的更换必须由经过培训的铁路电子设备维修人员执行。操作需在车辆完全断电（降弓、放电）并遵守安全规程下进行。模块通过插拔器从TCU机箱背板上小心取下，安装新模块时需确保连接器对准并完全插入到位。
