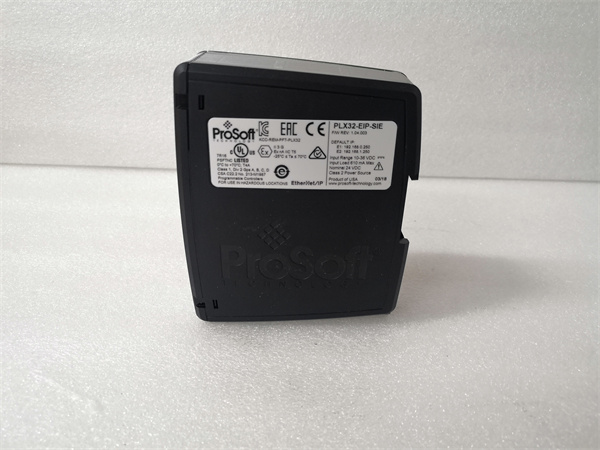

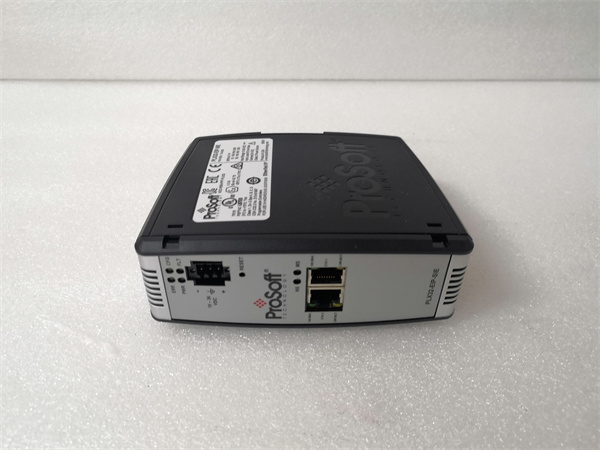

PROSOFT PLX32-EIP-SIE

PROSOFT PLX32-EIP-SIE是ProSoft Technology公司（现属于西门子旗下）生产的一款专用通信网关模块。该产品属于工业网络接口/协议转换器类别，专门用于在Rockwell Automation的EtherNet/IP网络和西门子SIMATIC S7 PLC之间建立高速、可靠的数据桥梁。

应用场景：

在一家大型汽车制造厂的焊装车间，主控系统采用罗克韦尔的ControlLogix PLC（EtherNet/IP网络），而新增的机器人抓手控制系统则采用了西门子S7-1500 PLC。为了实现整个生产线的协同控制，需要实时交换大量的I/O状态和控制命令。通过部署 PROSOFT PLX32-EIP-SIE网关，工程师轻松地将S7-1500的数据映射到ControlLogix的标签中，实现了两种异构系统的无缝集成，避免了繁琐的硬件改造，使新机器人单元快速投入生产，提升了整体设备效率。

核心参数速览：

技术原理与创新价值：

创新点1：深度协议解析与数据映射技术。PROSOFT PLX32-EIP-SIE的核心价值在于其能够对EtherNet/IP和西门子S7这两种私有且不兼容的工业以太网协议进行深度解析。它在内部建立了一个数据映射表，可以将西门子PLC的DB块、M区、I/O点等数据，透明地转换为EtherNet/IP网络中的CIP标签，反之亦然。这种转换对两端的控制器来说是透明的，仿佛在直接读写本地数据。创新点2：高性能与确定性。该网关采用专用的处理器来高效处理协议转换任务，确保数据交换的低延迟和高确定性。它能够处理数千个数据点的交换，并支持周期性和非周期性（即时）通信，既能满足高速I控制的需求，也能应对配置参数修改等非实时任务。创新点3：强大的诊断与易用性。网关提供了全面的诊断功能，包括连接状态、数据交换状态、错误代码等，并通过LED和配置软件清晰显示。其配置通过ProSoft Configuration Builder软件以图形化方式进行，用户只需通过拖拽和点选即可完成复杂的数据映射，极大降低了系统集成和后期维护的技术门槛。

应用案例与行业价值：

在某水务集团的泵站自动化升级项目中，原有的控制系统以西门子S7-400H为主，而新建的中控室监控平台则基于罗克韦尔的PlantPAx系统（EtherNet/IP网络）。通过在每个关键泵站部署 PROSOFT PLX32-EIP-SIE网关，成功将遍布全城的数十个西门子子站的数据（如泵阀状态、流量、压力）实时、可靠地集成到中央监控系统中。这一方案避免了推倒重来的巨大成本，实现了新老系统的平滑融合，构建了统一的“智慧水务”管理平台，实现了远程监控和优化调度。

相关产品组合方案：

为构建完整的通信解决方案，PROSOFT PLX32-EIP-SIE通常与以下产品协同工作：

· •Rockwell Automation ControlLogix/CompactLogix PLC：作为EtherNet/IP网络一侧的主站。

· •西门子 SIMATIC S7-300/400/1200/1500 PLC：作为S7网络一侧的通信对象。

· •网络设备：工业以太网交换机、路由器等。

· •ProSoft 独立安装套件：用于将网关安装在ControlLogix机架之外。

· •ProSoft Configuration Builder软件：核心配置工具。

安装维护与全周期支持：

PROSOFT PLX32-EIP-SIE网关可以像普通I/O模块一样直接插入ControlLogix机架的空白槽位，由机架背板供电，也可以使用独立套件外部安装。配置时，通过以太网线连接至电脑，运行配置软件完成数据映射和参数设置后下载至网关。日常维护主要通过观察LED状态灯和通过软件监控通信状态。
