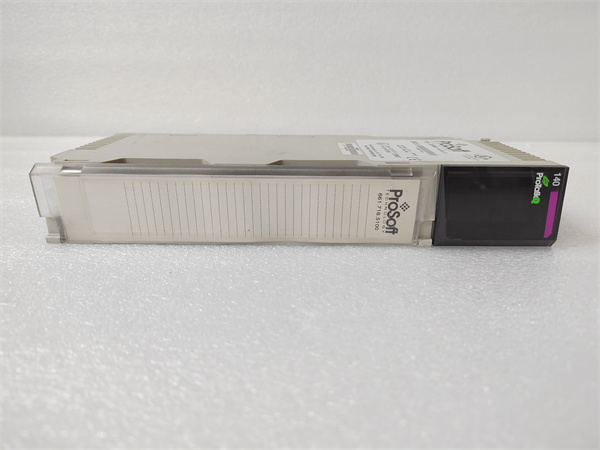

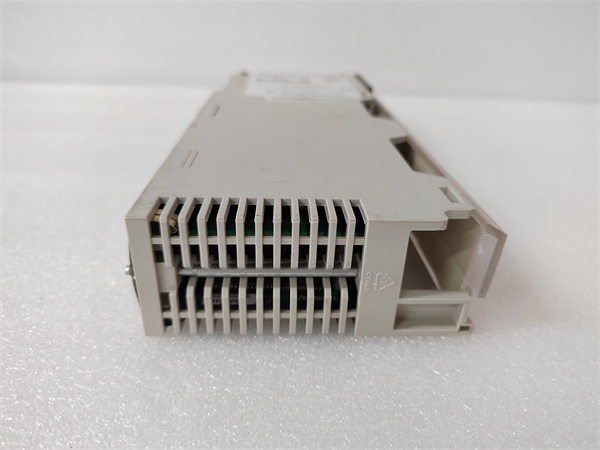

PTQ-PDPMV1 PROSOFT

ProSoft Technology PTQ-PDPMV1 是美国ProSoft Technology公司生产的一款高性能协议网关模块。该模块专门用于在工业自动化系统中实现不同通信协议之间的无缝转换，其核心功能是作为PROFIBUS-DP主站网络与Modbus串行设备或Modbus TCP网络之间的双向通信桥梁。

应用场景:

在某大型污水处理厂的自动化系统升级改造中，中央控制室采用西门子S7-400系列PLC作为主站，构建了PROFIBUS-DP现场总线网络。然而，现场有数十台原有的加药泵、流量计和水质分析仪仅支持Modbus RTU通信协议。如果全部更换为PROFIBUS设备，成本高昂且工期长。通过在DP网络中接入 ProSoft PTQ-PDPMV1 网关，这一难题迎刃而解。PTQ-PDPMV1 作为DP网络上的一个从站，同时作为Modbus网络的主站，实时地从各个Modbus仪表中轮询数据，并将其转换为标准的DP数据格式，供西门子PLC读取和控制。这使得不同协议的设备得以“对话”，厂方以极低的成本实现了全厂设备的统一监控，大大提升了运营效率。

核心参数速览:

技术原理与创新价值:

· ••创新点1：灵活的多协议支持与角色扮演能力。 PTQ-PDPMV1 的核心优势在于其灵活性。在PROFIBUS一侧，它作为从站；在Modbus一侧，它既可以作为主站去轮询其他从站设备，也可以作为从站响应其他主站的请求。这种多模式支持使其能适应各种复杂的网络拓扑结构，像一个“智能翻译官”在不同协议世界间准确、高效地传递信息。

· ••创新点2：强大的数据映射与处理引擎。 模块内部集成了高性能的处理器和大容量的数据缓冲区。用户可以通过直观的配置软件，以“拖放”或填表的方式，轻松定义PROFIBUS I/O数据与Modbus寄存器地址之间的映射关系。这种配置方式极大地简化了工程实施，降低了因地址换算错误导致通信失败的风险。

· ••创新点3：工业级的鲁棒性与便捷的诊断功能。 PTQ-PDPMV1 采用工业级元器件设计，具有宽电源输入范围和宽工作温度，能稳定运行于振动、粉尘、电磁干扰严重的工业现场。其面板上密集的LED指示灯为工程师提供了强大的诊断能力，可以快速判断电源、DP通信、串口通信及以太网连接的状态，大大缩短了故障排查时间。

应用案例与行业价值:

案例：汽车制造车间输送线控制系统集成某汽车厂涂装车间的输送线系统由多个品牌的PLC控制。主控系统为西门子S7-1500系列（PROFIBUS DP主站），但一个关键区域的提升机由一套独立的控制系统控制，其控制器仅支持Modbus TCP通信。项目采用 ProSoft PTQ-PDPMV1 网关进行集成。PTQ-PDPMV1 被配置为在DP侧作为从站，在Modbus TCP侧作为客户端。主站PLC通过DP网络向网关发送提升机动作指令，网关将其转换为Modbus TCP报文发送给提升机控制器；同时，提升机的状态和故障信息也通过网关实时反馈给主站。车间工程师反馈：“PTQ-PDPMV1 的设置比想象中简单，Web界面很直观。它稳定运行了多年，从未出过问题，确保了整个输送线系统的协调运作，是我们实现柔性生产的关键一环。”

相关产品组合方案:

· ••ProSoft MVI56E-MNET： 罗克韦尔ControlLogix平台的Modbus TCP通信模块，可与 PTQ-PDPMV1 协同工作于多PLC系统集成。

· ••ProSoft PTQ-PDPSV1： PROFIBUS DP从站转串行通信网关，功能与 PTQ-PDPMV1 类似，可根据具体协议需求选择。

· ••ProSoft ATS-MBX-101： 自动切换模块，可用于构建 PTQ-PDPMV1 网关的冗余系统，提升通信可靠性。

· ••西门子 CP 343-1： 西门子S7-300系列的工业以太网通信模块，可作为与 PTQ-PDPMV1 通信的Modbus TCP另一端。

· ••各种Modbus RTU/TCP设备： 如智能仪表、变频器、远程I/O等，是 PTQ-PDPMV1 网关典型的连接对象。

安装维护与全周期支持:

ProSoft PTQ-PDPMV1 的安装非常简便，采用标准的35mm DIN导轨安装。接线端子设计清晰，电源和通信接口（DB9接口、RJ45接口）一目了然。配置无需编程，通过电脑连接其以太网口，使用网页浏览器或专用的配置软件即可完成所有参数设置，支持配置文件的上传和下载，便于批量部署和备份。日常维护主要是确保工作环境通风良好，定期检查接线紧固性，并通过LED状态灯进行巡检。
