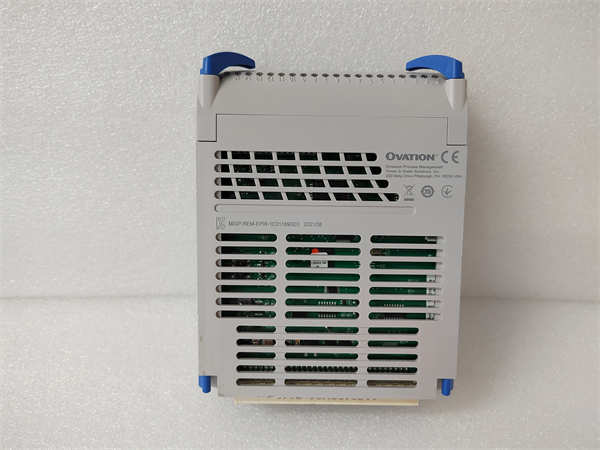

1C31189G03 EMERSON

EMERSON 1C31189G03 是艾默生过程管理公司生产的数字量输出模块，属于西屋（Westinghouse）Ovation分布式控制系统的重要组件。该模块专门用于输出开关量控制信号，驱动现场执行机构如电机启动器、阀门电磁阀、报警器等，是DCS系统实现控制指令的"执行手脚"。

应用场景:

在某区域性电网的变电站自动化系统中，需要精确控制数十个断路器、隔离开关的分合闸操作。系统采用EMERSON 1C31189G03模块作为控制输出核心。当调度中心发出操作指令后，Ovation控制器经逻辑判断无闭锁条件，通过1C31189G03输出分闸信号。模块在接收到指令后2毫秒内即建立稳定的输出，驱动操作箱内的继电器线圈，确保断路器可靠分闸。其32路独立输出通道可同时控制多个开关设备，每组输出均配备完善的短路和过载保护，在一次输出回路意外短路时，模块立即启动保护并上报故障，避免了设备损坏。

核心参数速览:

技术原理与创新价值:

· ••创新点1：智能驱动与完善保护机制1C31189G03采用智能功率驱动技术，可根据负载特性自动优化驱动波形。每路输出均配备实时电流监测，当检测到过流或短路时，在微秒级内启动保护，同时上报详细故障信息，既保护了模块自身，也防止故障扩大。

· ••创新点2：高密度设计与灵活配置模块的32路高密度输出大幅提升了机柜空间利用率。每路输出均可通过软件独立配置为瞬时输出、脉冲输出或保持输出，脉冲宽度和频率可灵活设定，满足各种现场设备的驱动需求。

· ••创新点3：先进的诊断与维护功能模块具备输出回路实时监测能力，可检测开路、短路、过载等故障。前面板每路输出均设有双色LED指示灯，绿色表示正常输出，红色表示故障，极大方便了现场调试和维护。

应用案例与行业价值:

案例：大型水处理厂控制系统改造某市政水处理厂对加药系统进行自动化改造，需要精确控制20余个加药泵的启停和频率。采用EMERSON 1C31189G03模块后，实现了加药泵的精准连锁控制。当水质参数超标时，控制器自动计算加药量，通过1C31189G03的脉冲输出功能精确控制泵的运行时间，使药剂投加量误差控制在±3%以内，年节约药剂成本约15万元。

相关产品组合方案:

· ••EMERSON 1C31169G02 - 控制器模块，为1C31189G03提供控制指令

· ••EMERSON 1C31181G01 - 数字量输入模块，与1C31189G03构成控制回路

· ••EMERSON 5X00120G01 - 电源模块，为输出模块提供稳定电力

· ••中间继电器 - 扩展输出容量和隔离等级

· ••电机启动器 - 1C31189G03的直接控制对象

安装维护与全周期支持:

EMERSON 1C31189G03采用Ovation标准模块结构，支持热插拔更换。安装时需注意输出负载特性，必要时加装保护电路。通过Ovation组态工具可在线测试每路输出，验证接线正确性。日常维护主要包括检查输出状态指示灯、定期测试备用通道。
