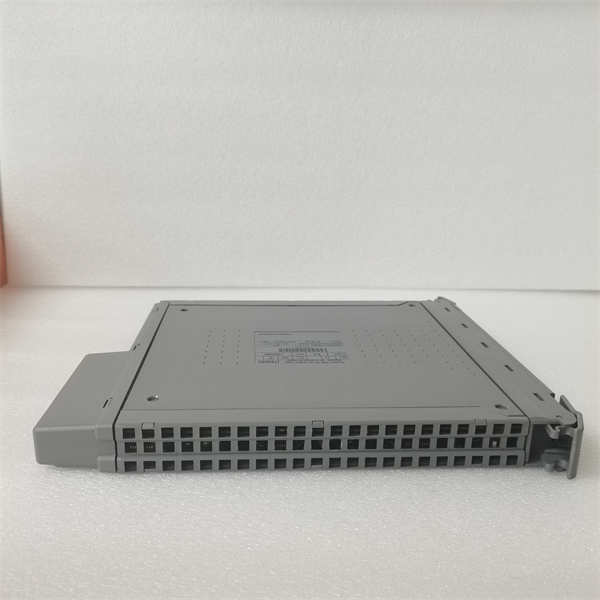

ICS TRIPLEX T8403C

ICS TRIPLEX T8403C 是隶属于罗克韦尔自动化旗下、原属于英维思（Invensys）的TRICONEX品牌所推出的Tricon v9/v10安全仪表系统（SIS）的主处理器模块。该产品是顶级的安全可编程逻辑控制器（Safety PLC），采用成熟的三重模件冗余（TMR）架构，专为保护人员、环境和资产而设计，广泛应用于要求SIL 3安全等级的苛刻场合。

应用场景：

在北海的一座海上天然气平台上，处理流程中任何一点气体泄漏都可能引发灾难性后果。平台的安全仪表系统（SIS）是整个安全生产的最后一道防线。其核心控制器正是 ICS TRIPLEX T8403C。它持续监控着遍布平台的数百个气体探测器和压力传感器。当某个关键区域的浓度探测器发出报警信号时，T8403C 会以毫秒级速度并行处理三个独立通道的数据，通过“三取二”表决机制确认危险真实存在，并立即触发紧急关闭序列，切断原料供应并启动消防系统。其TMR架构确保即使单个通道出现任何故障，系统仍能安全、正确地执行保护功能，万无一失。

核心参数速览：

技术原理与创新价值：

创新点1：经典的三重模件冗余（TMR）架构。 ICS TRIPLEX T8403C 内部包含三个完全独立的、同步运行的处理器通道。每个通道执行相同的用户程序，并通过专有的硬件表决器对输出结果进行比对。只要有两个或以上的通道结果一致，输出即被确认。这种设计可以屏蔽任意一个通道的随机故障，实现了极高的安全性和可用性。创新点2：全面的在线诊断与故障安全设计。 模块在运行时持续对自身的处理器、内存、通信端口和I/O接口进行深度诊断。一旦检测到故障，不仅能立即定位到具体通道，还能确保系统输出导向预定义的安全状态（如“关断”）。这种“故障安全”原则是安全仪表系统的核心。创新点3：无扰动的在线维护能力。 得益于TMR架构，T8403C 支持所有模块（包括自身）的热插拔。当某个处理器模块需要更换或升级时，可以在系统不停机的情况下进行操作。系统会自动将新模块同步并纳入运行，整个过程对正在进行的控制逻辑零干扰，极大提升了工厂的运营效率。

应用案例与行业价值：

案例：某大型炼油化工一体化项目紧急停车系统（ESD）该项目要求其核心催化裂化装置（FCCU）的ESD系统必须达到SIL 3等级，并且可用性要求极高。应用流程：采用以 ICS TRIPLEX T8403C 为主处理器的Tricon系统作为ESD核心。它接收来自现场安全仪表的信号，执行复杂的联锁逻辑，并在毫秒内驱动关断阀、泄压阀等最终执行元件。带来的改进：系统投运后，成功处理了多次因电源波动和仪表故障引发的潜在风险，避免了重大事故。其卓越的稳定性和详细的诊断信息，使维护团队能将平均修复时间（MTTR）缩短50%以上。用户评价：“T8403C 的TMR技术给了我们十足的信心，它不仅是合规的必需品，更是装置长周期安全稳定运行的‘压舱石’。”

相关产品组合方案：

为构建完整的Tricon安全系统，我们推荐以下与 ICS TRIPLEX T8403C 协同工作的关键模块：

· ••ICS TRIPLEX 3503E：数字量输入模块，同样采用TMR设计，为控制器提供高可靠性的开关量信号。

· ••ICS TRIPLEX 3805E：数字量输出模块，用于驱动现场执行机构，具有输出回读诊断功能。

· ••ICS TRIPLEX 4352B：模拟量输入模块，用于处理4-20mA等模拟信号，具备高精度和抗干扰能力。

· ••ICS TRIPLEX T8431：通信模块，用于实现Tricon系统与上层网络的数据交换。

· ••ICS TRIPLEX 8312：电源模块，为整个机架提供稳定、冗余的电力供应。

· ••TriStation 1131 软件：用于对 T8403C 进行编程、组态、调试和诊断的一体化工程平台。

安装维护与全周期支持：

ICS TRIPLEX T8403C 模块需安装于专用的Tricon v9/v10系统机架中，安装过程需遵循严格的防静电和操作规程。其强大的在线诊断功能通过TriStation软件提供清晰明了的报警和信息，极大简化了日常维护和故障排查工作。
