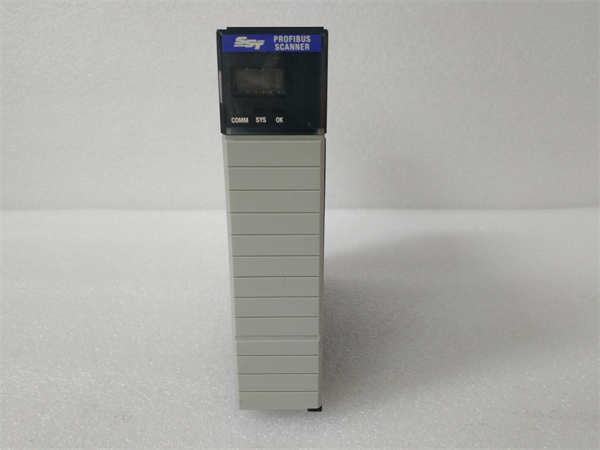

SST SST-PFB-CLX

ProSoft Technology SST-PFB-CLX 是一款专为罗克韦尔自动化ControlLogix平台设计的Profibus DP主站通信模块。该模块作为网关，使ControlLogix PAC能够作为主站，直接与现场大量的Profibus DP从站设备（如变频器、远程I/O、仪表等）进行高速数据交换，有效解决了不同自动化协议设备之间的集成难题。

应用场景

在一座现代化水泥厂的智能制造升级项目中，核心控制系统采用罗克韦尔Automation的ControlLogix PAC，但生料磨车间大量使用了西门子、ABB等品牌的Profibus接口的变频器和远程I/O站。如果全部更换为DeviceNet或Ethernet/IP设备，成本高昂且工期长。工程师采用ProSoft SST-PFB-CLX模块，将其插入ControlLogix机架。通过简单配置，SST-PFB-CLX便成为了连接两个世界的桥梁：它作为Profibus主站，轮询采集所有从站数据，并将数据映射到ControlLogix的标签中，反之亦然。这使得工厂在保留现有资产的同时，顺利实现了全厂数据的集中监控与优化，解决了关键的数据孤岛痛点。

核心参数速览

技术原理与创新价值

创新点1：深度集成于ControlLogix架构的透明网关SST-PFB-CLX 的核心创新在于其并非一个独立的外部网关，而是通过1756背板深度集成到ControlLogix系统中。它在RSLogix/Studio 5000项目中作为一个特殊的I/O模块出现，用户无需编写复杂的通信指令。所有Profibus从站的I/O数据被直接、自动地映射到ControlLogix控制器的预定义标签中，对程序员而言，访问一个Profibus变频器的频率给定值，就像访问一个本地I/O点一样简单透明，极大简化了编程和维护。创新点2：强大的诊断与配置功能该模块配备了强大的诊断工具。通过ProSoft Configuration Builder软件，工程师可以轻松扫描整个Profibus网络，自动识别所有从站及其GSD文件，并进行图形化组态。一旦网络出现故障，软件和模块上的LED指示灯能提供从模块级、网络级到从站级的详细诊断信息，帮助工程师快速定位问题是断线、地址冲突还是从站故障，大幅缩短了平均修复时间（MTTR）。

应用案例与行业价值

案例：汽车主机厂涂装车间控制系统集成某大型汽车厂涂装车间的机器人喷涂线和输送系统分别由不同供应商提供，主控采用Rockwell ControlLogix，而输送链的驱动系统大量使用西门子等品牌的Profibus变频器。通过在每个区域控制柜中部署ProSoft SST-PFB-CLX模块，成功将数百台变频器无缝集成到主控系统。项目负责人反馈：“SST-PFB-CLX 的稳定性超出了我们的预期。它就像一座坚固的桥梁，多年来从未出现通信中断。其强大的诊断功能让我们在遇到变频器报警时能快速定位，保障了车间99.5%以上的开动率，这种跨平台集成方案为我们节省了超过30%的硬件投资。”

相关产品组合方案

ProSoft SST-PFB-CLX 常与以下产品构成完整的跨网络解决方案：

· ••ControlLogix控制器： 如1756-L7x系列，作为系统的控制核心。

· ••Profibus从站设备： 如西门子MM4/G120变频器、ET200S远程I/O等。

· ••Profibus网络组件： 包括Profibus电缆、总线连接器和中继器，用于构建物理网络。

· ••ProSoft其他网关模块： 如SST-PNB-CLX (Profinet从站)、SST-ETH-CLX (EtherNet/IP适配器)，用于扩展其他网络接口。

· ••ProSoft Configuration Builder软件： 必不可少的组态和诊断工具。

安装维护与全周期支持

SST-PFB-CLX 的安装非常简便。在ControlLogix系统断电后，将其插入机架的空闲槽位即可。物理连接只需用标准Profibus电缆连接至网络，并确保终端电阻设置正确。配置工作主要在软件端完成：在RSLogix/Studio 5000中添加模块，使用Configuration Builder导入GSD文件并组态从站，最后下载配置。日常维护主要是通过软件监控模块和网络状态。确保Profibus接头紧固、电缆屏蔽良好是维持长期稳定运行的关键。模块固件可通过官网升级以获得新功能。
