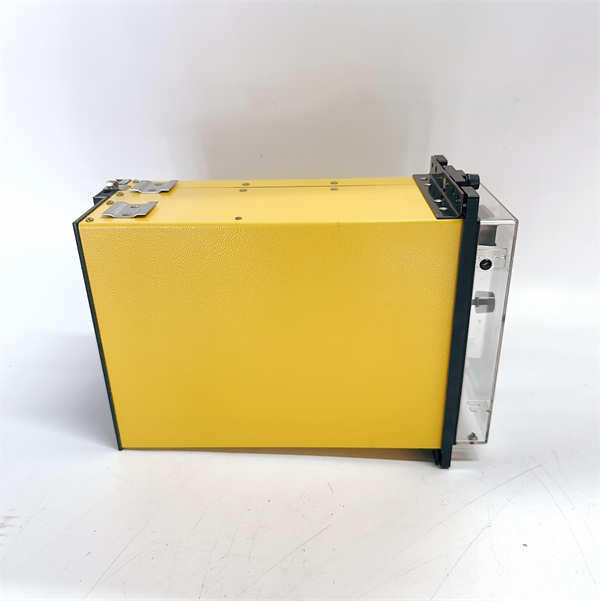

MCGG22D1CB0753C-2 ALSTOM

MCGG22D1CB0753C-2 是阿尔斯通（ALSTOM，其电网业务现属通用电气）生产的一款高性能的发电机差动保护继电器。它是Micom P系列中专门为保护大型同步发电机或大型电动机而设计的综合性保护装置。该装置集成了包括差动保护在内的多种保护功能，是防止发电机因内部故障导致毁灭性损坏的关键设备。

应用场景：

在一座600MW的火力发电厂中，发电机是价值数亿的核心资产。一旦其内部发生相间短路或匝间短路等故障，巨大的短路电流会在极短时间内严重烧毁定子绕组甚至损坏铁芯，造成长达数月停机和大额修复费用的灾难性后果。MCGG22D1CB0753C-2 发电机差动保护装置正是针对此类内部故障的“主保护”。它实时比较发电机机端和中性点两侧电流互感器的电流矢量差。正常情况下，两侧电流相等，差流为零；当发电机内部发生故障时，差流会急剧增大，装置能在毫秒级内（通常小于30ms）可靠动作，立即跳闸停机并灭磁，将损伤控制在最小范围。

核心参数速览：

技术原理与创新价值：

创新点1： 自适应比例制动差动算法。MCGG22D1CB0753C-2 的差动保护并非简单的定值比较，而是采用先进的比例制动特性。其动作门槛值会随着通过发电机的负荷电流（制动电流）增大而自动升高。这有效解决了两个难题：一是在发电机外部故障伴随CT轻微饱和时防止误动；二是在发电机正常启动或穿越性故障出现较大穿越性电流时，依然能保持极高的可靠性，仅在发生真实内部故障时灵敏动作。创新点2： 完善的100%定子接地保护方案。定子绕组单相接地是发电机常见故障。该装置提供了完整的解决方案：结合基波零序电压保护绝大部分定子绕组（约95%），并利用三次谐波电压变化原理实现发电机中性点附近区域（剩余5%）的100%定子接地保护。这种双重化的配置确保了无论接地点在定子绕组的任何位置，保护都能有效动作。创新点3： 全面的异常运行状态保护。除了应对短路故障，发电机还需防范失磁、逆功率、过激磁等异常工况。MCGG22D1CB0753C-2 集成了这些完备的后备保护功能。例如，失磁保护能检测励磁系统故障，防止发电机失步对电网和自身造成冲击；逆功率保护在汽轮机主汽门关闭时防止发电机变为电动机运行，损坏原动机。

应用案例与行业价值：

在某大型水电站的200MW水轮发电机保护改造中，选用 MCGG22D1CB0753C-2 作为主保护。在一次设备检修后启动过程中，由于中性点连接母线绝缘薄弱处击穿，发生了定子绕组单相接地故障。MCGG22D1CB0753C-2 的95%定子接地保护段迅速准确动作（故障点在保护范围内），立即跳闸停机，避免了故障扩大为相间短路。事后检查发现，仅发生了轻微的局部绝缘损伤，进行了快速修复，避免了定子绕组的大规模重绕，为用户节省了数百万的维修费用和数月的停机损失。

相关产品组合方案：

完整的发电机保护系统通常包括以下与 MCGG22D1CB0753C-2 协同工作的设备：

· ••MCAG系列 或 P12系列*： 用于励磁系统保护或更简单的后备保护。

· ••P14系列*： 用于主变压器或厂用变压器的差动保护，构成完整的发变组保护。

· ••电流互感器： 机端和中性点的高精度CT，特性需匹配。

· ••电压互感器： 机端PT和励磁PT。

· ••Micom S1 配置软件： 用于对 MCGG22D1CB0753C-2 进行复杂的定值整定和逻辑配置。

· ••故障录波分析系统： 用于深度分析事故过程。

安装维护与全周期支持：

MCGG22D1CB0753C-2 的安装调试是高度专业化的工作，必须由资深继电保护工程师执行。关键步骤包括：精确校验机端与中性点CT的极性、进行带负荷试验以验证向量正确、整定繁杂的保护定值（需结合发电机出厂试验报告和系统参数）。日常维护包括定期检查装置状态、查看差流值、分析事件记录。定期的预防性试验至关重要，需模拟各种故障类型（区内差动、区外故障、接地、失磁等）以验证所有保护功能的正确性。
