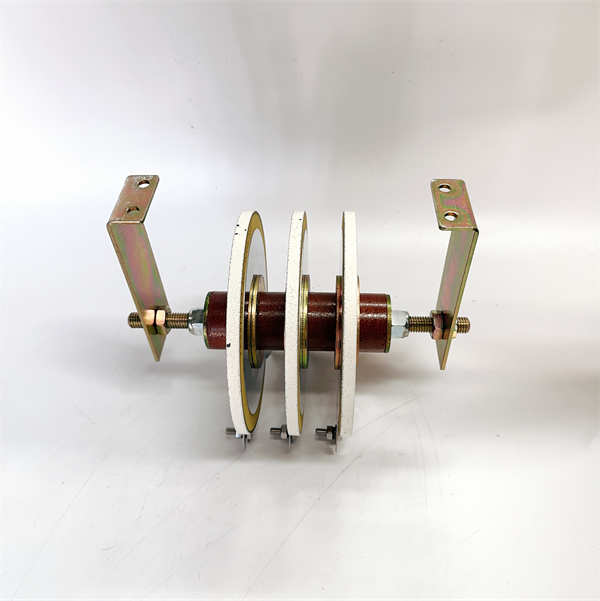

METROSIL ZB9411015 ALSTOM

METROSIL ZB9411015 是阿尔斯通（ALSTOM）指定使用的一款Metrosil品牌非线性电阻器。该产品并非有源电子模块，而是一种无源的硅碳化合物半导体陶瓷元件，具有极高的非线性伏安特性。它专门用于保护电流互感器二次回路，防止因开路或其它故障产生危险的高电压，是电力系统保护柜中不可或缺的安全组件。

应用场景：

在一个高压变电站的变压器差动保护屏内，保护用电流互感器的二次侧接线端子众多。当运维人员进行定期校验或检修时，若意外在运行中误将CT二次回路断开，CT铁芯将极度饱和，其二次侧会感应出数千伏甚至上万伏的危险高电压，严重威胁人员生命安全和二次设备的绝缘。此时，并联在CT二次绕组两侧的METROSIL ZB9411015 瞬间发挥作用。在电压正常时，其电阻极高，近乎开路，对测量和保护精度毫无影响；一旦出现开路高压，其电阻值会急剧下降（非线性特性），迅速将电压限制在一个安全的水平（通常为几百伏），从而像一台“快速反应的泄压阀”，有效避免了设备击穿和人身事故的发生。

核心参数速览：

技术原理与创新价值：

创新点1： 卓越的非线性伏安特性。METROSIL ZB9411015 的核心价值在于其独特的非线性电阻特性。在正常运行时，其两端的电压很低（通常为几伏），流过它的电流极小（微安级），因此对CT的测量精度和二次负载几乎不产生任何影响。一旦发生过电压，其电阻会呈指数级下降，为危险的高压提供一个低阻抗的泄放通路，将电压精准地钳位在预设的安全范围内。这种“智能开关”般的特性使其成为理想的CT保护元件。创新点2： 极高的能量吸收与耐久性。在CT开路瞬间，CT铁心中储存的磁场能量会瞬间释放。METROSIL ZB9411015 采用坚固的硅碳化合物材料制成，能够吸收巨大的瞬时能量而不损坏，且性能不会退化，可重复承受多次冲击，确保了设备整个生命周期内的保护可靠性。创新点3： 提升差动保护性能。在某些应用场景下，METROSIL ZB9411015 还被用于并联在差动保护回路中。当区外故障导致CT严重饱和时，它有助于限制饱和CT产生的极高峰值电压，防止其导致保护装置误判，从而提高了差动保护的稳定性和可靠性。

应用案例与行业价值：

在某大型水电站的发变组保护改造中，为每台主变压器差动保护的各侧CT二次回路均并联了METROSIL ZB9411015。在一次机组大修后恢复送电的过程中，一名技术人员不慎碰松了一相CT的试验端子，导致该相CT二次侧近乎开路。就在端子松动的瞬间，METROSIL ZB9411015 迅速动作，将电压限制在安全范围内，保护屏内仅出现轻微的电晕放电声，并未产生电弧和设备损坏。此次事件避免了可能发生的火灾、保护装置大规模烧毁以及由此导致的机组长时间停运，其价值远超元件本身，体现了“小元件，大作为”的安全哲学。

相关产品组合方案：

METROSIL ZB9411015 通常与以下产品协同工作：

· ••保护用电流互感器： 被保护的对象。

· ••ALSTOM 差动保护继电器： 如MCGG， MCTI系列，METROSIL ZB9411015 是保障其测量回路安全的必备附件。

· ••CT短路开关与测试端子： 与METROSIL ZB9411015 共同构成CT二次回路的安全操作体系。

· ••其他型号的Metrosil： 如A系列、B系列、C系列等，用于不同的电压限制要求。

安装维护与全周期支持：

METROSIL ZB9411015 的安装非常简单，通常直接并联焊接或紧固在CT二次绕组的两端。安装时必须确保系统完全断电，并遵守高压作业安全规程。日常维护中，它无需特殊保养，但其有效性应在定期检修时通过绝缘电阻测试和回路电阻测试进行间接验证。如果怀疑其性能受损，最可靠的方法是使用专用的高压测试仪测试其伏安特性曲线，或直接进行更换。
