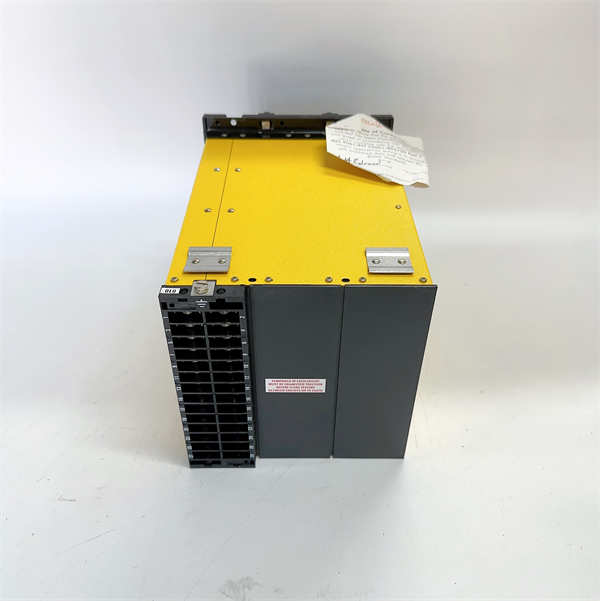

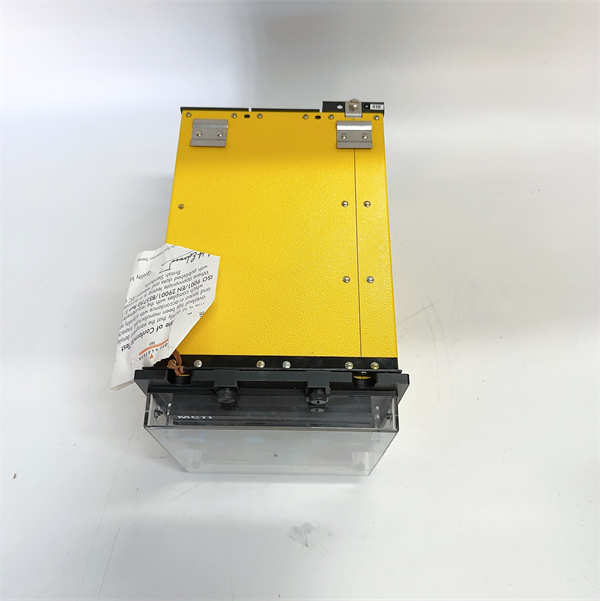

MFAC34N1AA0001A ALSTOM

MFAC34N1AA0001A 是阿尔斯通（ALSTOM，其电网业务现属通用电气）生产的一款数字式馈线保护测控装置。该产品属于其成熟的Micom保护系列，专为3~40.5kV电压等级的中压配电线路设计，集保护、测量、控制和通信功能于一体，是实现配电网自动化与智能化的关键底层设备。

应用场景：

在某沿海工业园区的10kV配电网中，一条为重要制造车间供电的架空线路在雷雨天气中遭遇雷击，引发瞬时性弧光接地故障。MFAC34N1AA0001A 作为该线路的“智能卫士”，其瞬时速断保护功能在毫秒级内迅速动作，驱动断路器跳闸，切断故障电流，保护了电缆和设备免受损伤。随后，其内置的自动重合闸功能在整定延时后自动发出合闸命令。由于雷击电弧已熄灭（瞬时性故障），线路成功恢复供电，整个过程的停电时间极短，有效保障了车间生产线的连续运行，避免了因停电造成的巨大经济损失。

核心参数速览：

技术原理与创新价值：

创新点1： 自适应反时限特性与精确配合。装置提供标准反时限、非常反时限、极端反时限等多种特性曲线，可根据下游负荷的热承受能力与上游保护进行精确配合。这种智能的时间-电流特性确保了过载保护的选择性，既能及时切断故障，又能最大限度地缩小停电范围。创新点2： 集成式自动重合闸逻辑。针对配电网中高发的瞬时性故障，装置内置了完整的自动重合闸（ARC）功能。用户可灵活配置重合闸次数、延时时间及复归时间。例如“快慢”配合（第一次瞬时重合，第二次延时重合），能有效消除瞬时故障，显著提升供电可靠性和指标。创新点3： 全面的测量与事件记录。超越传统继电器，MFAC34N1AA0001A 是一个高性能的测量单元。它可实时监测并显示各类电气参数，并记录多达数百条带时标的事件顺序记录（SOE）和故障报告，为故障快速定位和事后分析提供了极大的便利，是实现配网智能运维的基础。

应用案例与行业价值：

某市郊区10kV农网线路较长，分支线多，传统保护方式经常导致故障后全线停电，排查困难。改造项目中，在各分段开关和分支开关处安装了MFAC34N1AA0001A 装置。当一处分支线因树碰线发生接地故障时，该分支上的装置迅速动作跳闸，而主干线和其他分支保持供电。运维人员根据装置上报的精确故障区间信息，快速定位并隔离了故障点，将停电范围和控制在了最小，大幅缩短了恢复供电的时间，赢得了用户的好评。

相关产品组合方案：

为构建完整的配网自动化解决方案，推荐以下与MFAC34N1AA0001A 协同工作的产品：

· ••户外柱上真空断路器： 执行MFAC34N1AA0001A 发出的分合闸指令。

· ••电流/电压互感器： 提供高精度的一次系统电气信号。

· ••通信管理机（DTU/FTU）： 汇集多条线路的MFAC34N1AA0001A 数据，通过4G/光纤等上传至主站。

· ••配网自动化主站系统： 实现全局监控、故障定位、隔离与恢复（FA功能）。

· ••Micom S1 配置软件： 用于对装置进行参数整定、逻辑配置和数据管理。

安装维护与全周期支持：

MFAC34N1AA0001A 的安装需由专业电工或技术人员完成，确保CT/PT回路接线正确牢固，防止CT二次侧开路。
