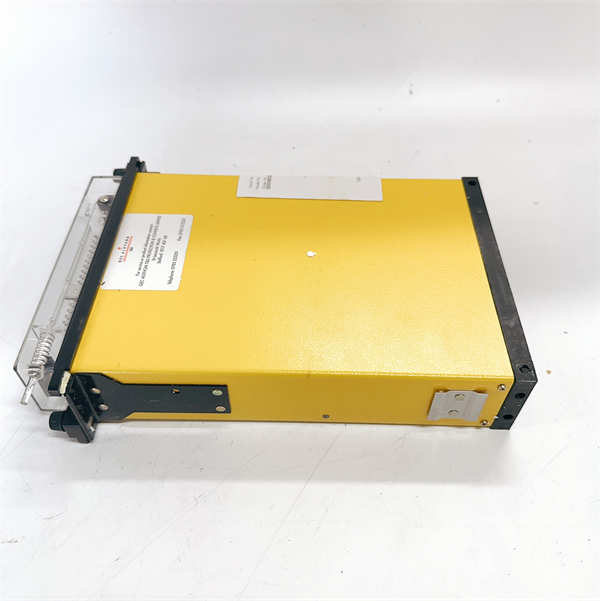

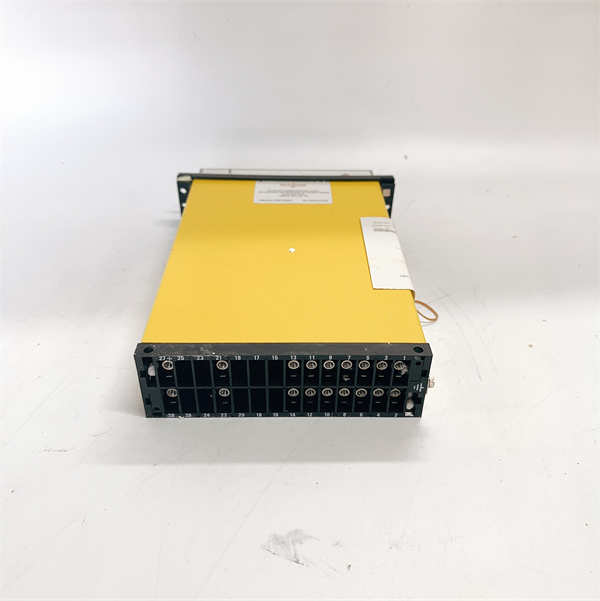

MVAJ23B1AB0757B ALSTOM

MVAJ23B1AB0757B 是阿尔斯通（ALSTOM，其电网业务现属通用电气）生产的一款高级电网安全自动控制装置，通常被称为低频低压减载继电器。该装置是电网第三道防线的关键设备，专门用于在电网发生严重功率缺额、频率或电压急剧下降的紧急情况下，自动切除部分预设的非重要负荷，防止电网崩溃，保障系统整体稳定性。

应用场景：

在一个区域电网中，当一座大型发电厂因故障突然跳闸，导致电网出现巨大功率缺额时，系统频率开始快速下降。此时，分布在电网各枢纽变电站的MVAJ23B1AB0757B 装置立即启动。它们实时监测本地频率和电压，当频率降至第一轮定值（如49.0Hz）且持续时间达到预设延时后，装置自动发出指令，切除第一轮预先设定的非重要负荷（如城市景观照明、部分商业空调负荷）。如果功率缺额巨大，频率继续下降，装置将按第二轮、第三轮更低的定值依次动作，切除更多负荷，直至系统功率重新达到平衡，频率稳定恢复。这个过程犹如“壮士断腕”，通过牺牲局部负荷，保全了整个电网的主干架。

核心参数速览：

技术原理与创新价值：

创新点1： 频率、电压及变化率的三重判据综合判断。MVAJ23B1AB0757B 并非简单依赖频率或电压的绝对值，而是采用了更智能的综合判据。例如，它结合了频率值、频率下降速率（df/dt）和电压值进行逻辑判断。当df/dt超过定值，表明功率缺额巨大且紧急，装置可加速动作或跳过短延时；同时，低压判据可作为辅助，防止在电压严重跌落时因频率测量不准而拒动。这种复合判据极大地提高了动作的准确性和可靠性。创新点2： 可灵活编程的多轮次减载策略。装置支持多轮次（如8轮）减载出口，每轮均可独立设置不同的频率/电压定值、延时时间和出口继电器。电网调度部门可以根据负荷的重要性等级，精细化地制定减载方案，实现“丢卒保车”，在保证电网安全的前提下，最大限度地减少对社会和经济的影响。创新点3： 强大的事件记录与通信能力。装置详细记录每次启动、判断、出口的全过程数据，包括故障前后的频率/电压曲线、动作时间、出口轮次等，为事后分析提供完整依据。同时，其标准通信协议可轻松接入调度自动化系统，实现远程监视、定值修改和策略优化，使低频低压减载系统从“孤立自动”升级为“网络化智能管理”。

应用案例与行业价值：

在某跨省互联电网中，一回重要的直流输电线路发生双极闭锁，导致受端电网瞬间出现数千兆瓦的功率缺额，频率急剧下跌。部署在多个500kV变电站的MVAJ23B1AB0757B 装置准确启动，在3秒内按照预定策略快速切除了适量负荷，成功将系统频率稳定在49.2Hz以上，避免了一场可能波及数省的大面积停电事故。这次成功的动作，证明了MVAJ23B1AB0757B 作为电网“终极卫士”的巨大价值，守护了社会公共安全和经济发展。

相关产品组合方案：

低频低压减载系统是一个整体，需以下部分协同：

· ••出口执行单元： 负责实际跳开负荷开关的继电器或智能断路器。

· ••负荷控制主站： 在更高层面进行优化决策，与MVAJ23B1AB0757B 等子站配合。

· ••GPS对时系统： 确保所有站点的装置时间同步，便于事后精确分析。

· ••调度数据网： 为装置与主站之间提供可靠的数据传输通道。

· ••Micom S1 配置软件： 用于对MVAJ23B1AB0757B 进行复杂的策略配置和数据分析。

安装维护与全周期支持：

MVAJ23B1AB0757B 的安装、调试和定值整定是极其严肃的工作，必须由电网调度部门和专业保护人员共同完成。定值需基于详细的电网稳定计算来设定。日常维护需定期检查装置时钟、电源和测量准确性，并通过模拟测试验证其逻辑功能。
