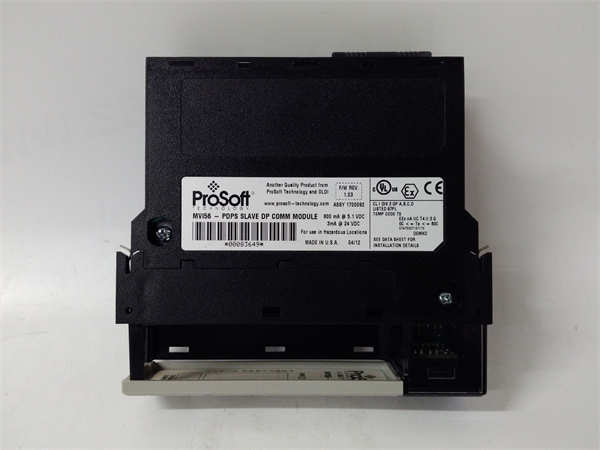

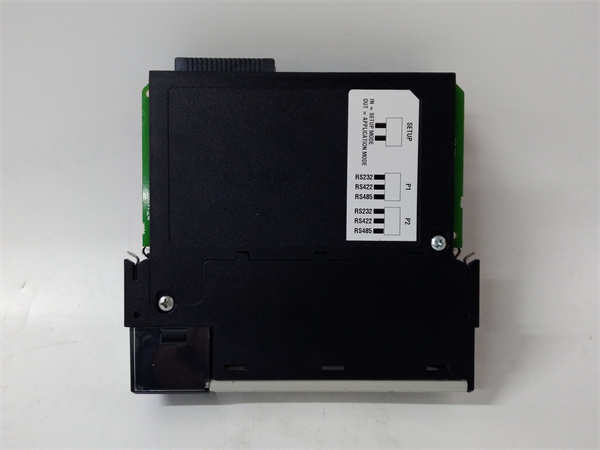

MVI56-PDPS PROSOFT

PROSOFT MVI56-PDPS 是ProSoft Technology公司（现属施耐德电气）生产的一款用于Allen-Bradley ControlLogix平台的PROFIBUS DP从站通信模块。该模块允许Rockwell Automation的ControlLogix处理器作为智能从站连接到第三方PROFIBUS DP主站网络（如西门子S7系列PLC），实现不同品牌控制系统之间的高效数据交换。

应用场景：

在汽车制造厂的焊装生产线中，总控系统采用西门子S7-400PLC作为PROFIBUS DP主站。线上的机器人控制站采用Allen-Bradley ControlLogix系统，通过PROSOFT MVI56-PDPS 模块作为PROFIBUS从站接入网络。主站PLC通过PROFIBUS DP周期性地向MVI56-PDPS 模块发送焊接参数和轨迹数据，同时接收机器人工作状态和故障信息，实现了不同品牌控制系统之间的实时数据交换和设备协同控制。

核心参数速览：

技术原理与创新价值：

创新点1：深度平台集成与透明数据映射。PROSOFT MVI56-PDPS 的核心优势在于其与ControlLogix系统的无缝集成。它作为ControlLogix机架的一个本地智能I/O模块，通过背板与ControlLogix处理器进行高速数据交换。模块内部实现PROFIBUS DP从站协议栈，并在模块内存中开辟与PROFIBUS主站交换的数据区。这些数据通过CIP协议自动映射到ControlLogix处理器的标签数据库中，用户可像访问普通I/O数据一样访问PROFIBUS网络数据，极大简化了编程和数据处理。创新点2：高性能的双端口架构。模块提供两个完全独立的PROFIBUS DP接口，支持冗余网络配置。当主网络发生故障时，模块可自动切换到备用网络，确保通信的连续性。双端口设计还支持"中继器"功能，扩展网络规模，提高系统设计的灵活性。创新点3：先进的诊断与网络管理功能。模块提供详细的诊断信息，包括PROFIBUS网络状态、通信错误统计、从站配置状态等。通过ProSoft的Configuration Builder软件，用户可以实时监控网络性能，诊断通信故障，优化网络参数。模块还支持GSD文件（通用站描述文件），便于集成到主流PROFIBUS网络组态工具中。

应用案例与行业价值：

在某大型水务集团的泵站控制系统中，采用PROSOFT MVI56-PDPS 模块将Allen-Bradley ControlLogix本地控制器作为从站接入西门子PCS7系统构建的PROFIBUS DP网络。系统成功实现了对泵、阀、仪表等设备的集中监控，实现了不同品牌控制系统的无缝集成。项目实施后，运维人员可在中央控制室统一监控全系统运行状态，提高了运维效率，降低了系统复杂度。

相关产品组合方案：

· ••Allen-Bradley ControlLogix处理器（如1756-L7x）：系统的控制核心

· ••PROFIBUS DP主站设备：如西门子S7-400PLC，作为网络主站

· ••PROFIBUS网络组件：包括电缆、连接器、中继器等

· ••ProSoft 其他协议网关：如MVI56-MCM 用于Modbus通信

· ••Rockwell软件平台：RSLogix/Studio 5000 用于逻辑编程

安装维护与全周期支持：

PROSOFT MVI56-PDPS 模块采用标准的ControlLogix模块安装方式，插入ControlLogix机架的任意空闲槽位。
