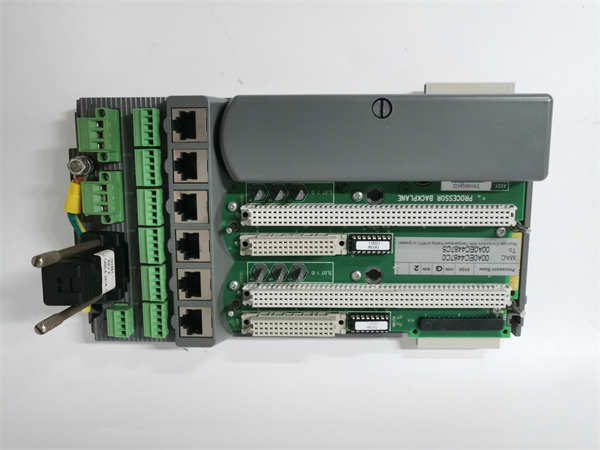

ICS TRIPLEX 9100

ICS TRIPLEX 9100（现属罗克韦尔自动化旗下）是一款采用三重模件冗余（TMR）架构的、经TÜV认证的可编程安全系统。它专为要求极高安全性和可用性的关键过程应用而设计，用于实现安全仪表功能（SIF），达到SIL 3（安全完整性等级3）的要求，是过程工业中安全仪表系统（SIS）的核心控制器。

应用场景：

在一座大型海上石油平台的天然气压缩机组中，一旦检测到工艺参数（如出口压力超高、轴承温度超高、火焰熄灭等）达到危险状态，必须在毫秒级内触发安全联锁，紧急切断进气阀并放空，防止灾难性事故的发生。ICS TRIPLEX 9100 安全系统正是这一“最后防线”的大脑。它通过其三套独立的传感器输入通道同时监测这些关键安全参数。系统内部采用“三选二”（2oo3）表决逻辑：只有当三套系统中的至少两套一致判断为危险状态时，才会最终触发停机动作。这种设计使得单一传感器或单一输入通道的故障不会导致误停车（保障可用性），同时确保即使一套系统失效，安全功能依然完整（保障安全性）。其TMR架构和全面的自诊断能力，为平台在恶劣环境下提供了最高等级的安全保障，是实现安全生产的基石。

**核心参数速览：

技术原理与创新价值：

创新点1：三重模件冗余（TMR）架构与高安全性/可用性。 9100 系统的核心是其TMR设计。它包含三套完全独立的、并行的控制系统（包括处理器、电源和I/O通道）。三套系统同步执行相同的程序，并对输入和输出进行“三选二”表决。这意味着：

· ••高安全性： 单一故障不会导致安全功能丧失，因为另外两套健康系统仍能做出正确表决。

· ••高可用性： 单一故障不会引起误停车，因为三套系统中的两套仍能正常运行。这种架构实现了安全性与可用性的最佳平衡，是达到SIL 3认证的关键。

创新点2：全面的在线诊断与故障安全设计。 系统具备强大的在线自诊断功能，能持续监测每个通道的健康状况，包括处理器心跳、内存校验、I/O回路状态等。一旦检测到故障，能立即识别并定位到具体通道，并报告给维护人员。其输出模块采用“去励磁跳闸”（De-energize to Trip）的安全原则，即正常运行时输出继电器带电，故障或需要动作时断电，确保在系统失电或故障时导向安全状态。创新点3：在线维护与热插拔功能。 在冗余配置下，9100 系统的绝大多数模块（如I/O模块、甚至通讯模块）支持在线热插拔。这意味着当某个模块出现故障时，可以在不影响系统正常运行（不触发停车）的情况下进行更换，极大地提高了系统的可维护性和生产装置的可用性，减少了非计划停机时间。

应用案例与行业价值：

案例：某大型化工园区乙烯装置紧急停车系统（ESD）升级。 该装置原ESD系统为老式继电器逻辑，可靠性低、灵活性差、维护困难。升级为ICS TRIPLEX 9100 TMR系统后，所有安全联锁逻辑通过软件实现，修改灵活。系统投入运行后不久，一次因雷击导致一个压力变送器信号通道故障，9100 系统的自诊断功能立即报警，指示出具体故障点和通道。但由于其TMR架构，另外两个健康通道继续正常工作，装置未受任何影响，避免了因单点故障导致的巨额停车损失。维护人员根据报警信息，在计划窗口期内更换了故障变送器。项目安全经理评价：“9100 TMR系统给了我们双重保障：一是极高的安全性，让我们夜里能睡得着；二是极高的可用性，让我们不会因为一些小故障就停车，经济效益巨大。它的诊断功能让维护工作变得有的放矢。”

相关产品组合方案：

· ••TMR 输入/输出模块：如模拟量输入（AI）、数字量输入（DI）、数字量输出（DO） 模块，是系统感知危险和执行动作的终端。

· ••TMR 电源模块：为整个TMR系统提供冗余、可靠的电力。

· ••系统机架与背板：为所有TMR模块提供安装和通信基础。

· ••工程师站/操作员站软件：用于编程组态（如Triset）、系统监控和诊断。

· ••安全传感器/执行器：如SIL 2/3认证的变送器、电磁阀，与9100 系统构成完整的SIF回路。

· ••与DCS的通信接口：实现SIS与DCS之间的数据交换和报警显示。

· ••事件顺序记录（SOE）模块：精确记录联锁动作事件的时间戳。

安装维护与全周期支持：

ICS TRIPLEX 9100 系统的工程设计、安装和调试必须由经过专门培训并认证的工程师执行，需严格遵守安全生命周期标准（如IEC 61511）。系统的安装需确保良好的接地和环境条件（温度、湿度、清洁度）。日常维护主要通过系统诊断软件持续监控所有模块的健康状态、诊断覆盖率和表决差异。定期进行功能测试（如部分行程测试），以验证安全回路的完整性至关重要。得益于热插拔功能，大多数硬件维护可在不停车的情况下进行。
