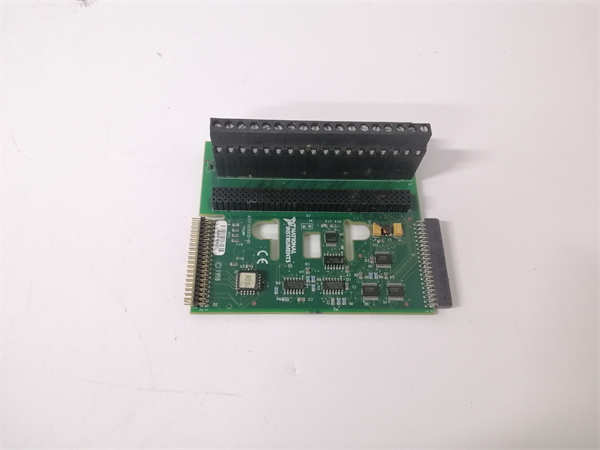

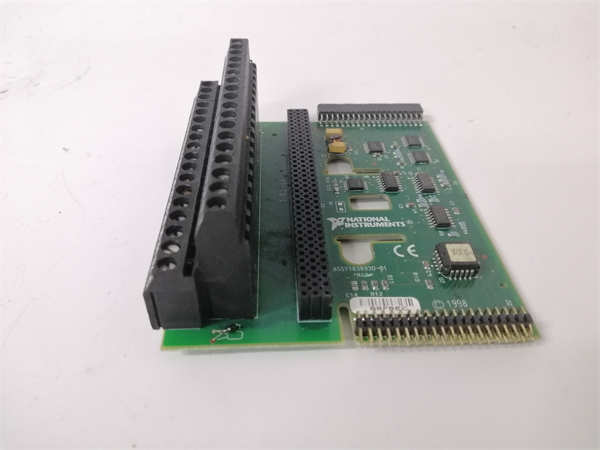

FP-TB-1 NI

NI FP-TB-1 是美国国家仪器（National Instruments, NI）公司生产的一款通用型接线端子板。该产品是NI CompactDAQ和CompactRIO平台中C系列I/O模块的可选前端配件，为模块的高密度D-Sub连接器提供标准的、易于接线的螺丝端子接口，极大简化了传感器和执行器的连接过程。

应用场景：

在一个风力发电机齿轮箱状态监测系统的测试台中，工程师需要同时采集多个振动加速度传感器（IEPE）、齿轮箱油温（PT100）、润滑油压力（4-20mA）以及转速传感器（脉冲）的信号。这些传感器数量多、信号类型杂，直接连接到NI CompactDAQ机箱的高密度NI-9234（IEPE输入）和NI-9217（RTD/通用模拟输入）等C系列模块的D-Sub接口上非常困难且容易出错。此时，NI FP-TB-1 通用端子板发挥了关键作用。它将每个C系列模块“转换”为一个具有清晰标识的螺丝端子排。工程师只需使用普通的螺丝刀，就能将各种传感器的导线牢固、准确地连接到对应的端子上（如加速度传感器的信号线、电源线、接地线分别接入指定端子）。FP-TB-1 的通道标识清晰，支持线径范围广，并提供了额外的接地端子，有效简化了复杂的现场布线，避免了焊接或使用特殊压线工具的麻烦，显著提高了系统集成的效率和可靠性，为精准获取齿轮箱的健康状态数据奠定了坚实基础。

**核心参数速览：

技术原理与创新价值：

创新点1：高效的接口转换与极致的接线便利性。 FP-TB-1 的核心价值在于它充当了“接口转换器”的角色。NI的C系列模块为了追求高密度和紧凑性，普遍采用高密度的D-Sub连接器，这种连接器虽然节省空间，但接线极其不便，通常需要定制电缆或焊接。FP-TB-1 通过一块PCB板，将D-Sub连接器的每一个引脚引到一个标准的、带有螺纹压紧装置的螺丝端子上。用户只需使用普通的螺丝刀即可完成导线的连接和固定，支持较宽的线径范围，大大降低了接线难度和技术要求，缩短了系统集成时间。创新点2：清晰的标识与可靠的连接。 端子板上对每一个端子都进行了清晰的丝印标识，通常包括通道号（如AI0）、信号性质（+正极、-负极、GND地）以及参考引脚号。这种直观的标识有效防止了接线错误，保障了信号连接的准确性。其高质量的螺丝端子提供了牢固的机械连接和良好的电气接触，避免了因接触不良导致的信号噪声或中断。创新点3：模块化设计与广泛的兼容性。 FP-TB-1 采用模块化设计，作为一种通用端子板，它与NI大量通用的C系列模块（如多功能模拟I/O模块NI-9205、NI-9263等）兼容。这种“一板多用”的特性减少了用户需要储备的配件种类，降低了成本。用户只需根据项目需求更换不同的C系列功能模块，而可以继续使用相同的FP-TB-1 端子板进行接线，提升了设计的灵活性。

应用案例与行业价值：

案例：某大学实验室多功能数据采集教学实验平台建设。 该平台需要支持多种学科的实验，包括电路特性测量（电压、电流）、温度采集（热电偶）、电机转速测量（编码器）等。为了让学生能快速、安全地连接各种被测对象，平台选用了NI CompactDAQ机箱和多种C系列模块，并为每个模块配备了NI FP-TB-1 端子板。现在，学生进行实验时，不再需要面对令人困惑的D-Sub接头和昂贵的专用电缆，而是可以直接将香蕉插头导线或剥线后的导线轻松拧在FP-TB-1 清晰标记的端子上。这种设计不仅大大降低了接线错误率，提高了实验效率，也增强了学生的动手能力和对测量系统的理解。实验指导教师评价：“FP-TB-1 端子板彻底改变了我们的实验课体验。它让复杂的设备连接变得像接灯泡一样简单直观，学生们可以把精力集中在实验原理和数据分析上，而不是纠结于如何接线，教学效果和安全性都得到了极大提升。”

相关产品组合方案：

· ••NI C系列I/O模块：如NI-9205（通用模拟输入）、NI-9264（模拟输出）、NI-9401（数字I/O），是FP-TB-1 端子板的功能核心。

· ••NI CompactDAQ 机箱：如cDAQ-9178（8槽），为C系列模块和FP-TB-1 提供平台和电源。

· ••NI CompactRIO 控制器：如cRIO-903x系列，用于更复杂的实时控制应用。

· ••NI-DAQmx 驱动软件：用于配置、测试和编程数据采集任务的核心软件。

· ••LabVIEW 或 LabWindows/CVI：NI的图形化或C语言开发环境，用于构建上层应用。

· ••BNC或香蕉插头转接线：用于将标准接口的测试线缆连接到FP-TB-1 的螺丝端子。

· ••DIN导轨：用于在机箱内整齐地安装FP-TB-1 端子板。

安装维护与全周期支持：

NI FP-TB-1 端子板的安装非常简单。首先，将其68针D-Sub连接器与对应的C系列模块的接口对齐并牢固扣合。然后，可以使用提供的卡扣将其固定在标准DIN导轨上，或直接使用螺钉进行面板安装。接线时，需使用合适的螺丝刀，将剥去适当长度绝缘皮的导线插入端子孔，并拧紧螺丝以确保接触可靠，但需注意扭矩不宜过大以免损坏端子。日常维护主要是保持端子板清洁，定期检查螺丝有无松动。若某个通道信号异常，应首先检查该通道的接线是否牢固。FP-TB-1 本身为无源器件，可靠性高，基本无需特殊维护。
