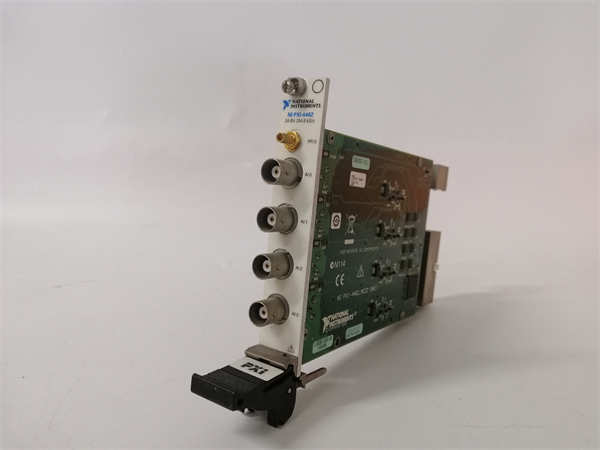

NI PXI-4462 (188261H-11L) 是美国国家仪器（National Instruments, NI）公司生产的一款高性能PXI动态信号采集（DSA）模块。该模块提供高精度的模拟输入和输出通道，专为需要高动态范围、低失真和同步采样的声学、振动和音频测试应用而设计。

应用场景：

在一家汽车制造商的整车半消声室内，工程师正在进行新车型的车内噪声（NVH）测试，以优化驾乘舒适性。需要在车辆不同转速和路况下，同步采集来自布置在发动机舱、底盘和车厢内的数十个麦克风（声压）和加速度计（振动）的信号，分析噪声源和振动传递路径。NI PXI-4462 动态信号采集模块正是执行此高要求任务的“数据捕获专家”。多个PXI-4462 模块被安装在一个PXI机箱中，通过其4个高精度差分输入通道，直接连接IEPE（集成电路压电）型传感器。模块自动为这些传感器提供恒流源激励（如4mA），并内置抗混叠滤波器，确保高达204.8 kS/s的采样率下信号依然纯净。其高达118 dB的动态范围能够精确捕获从背景噪声到发动机轰鸣的宽广声压级变化，而极低的谐波失真则保证了频率分析（如FFT）的准确性。所有模块通过PXI定时总线严格同步，确保所有通道数据的时间一致性，为后续的声学全息、阶次分析等高级信号处理提供了可靠的数据基础。

**核心参数速览：

技术原理与创新价值：

创新点1：极高的动态范围与低失真特性。 PXI-4462 的核心优势在于其采用了高精度的24位Δ-Σ模数转换器（ADC）和优化的模拟前端设计。这使其能够在不失真的情况下，同时精确测量信号中非常微弱和非常强烈的分量。高达118 dB的动态范围意味着它能分辨出比满量程信号低近千万分之一的微小信号，这对于精确的声学和振动测量（如背景噪声中的微弱异响）至关重要。极低的总谐波失真（THD）确保了频率分析的纯净度，防止虚假频率成分干扰分析结果。创新点2：集成的IEPE信号调理与智能滤波。 模块直接集成了IEPE（ICP®）传感器所需的恒流源激励和信号调理电路。用户无需外接信号调理器，即可直接连接常用的麦克风和加速度计，简化了系统架构。其自动调整的抗混叠滤波器能有效防止高频噪声混叠到有效带宽内，保证了在奈奎斯特频率范围内的信号保真度。创新点3：精确的多通道同步与定时灵活性。 模块的所有输入和输出通道共享同一个高稳定度的时钟源，实现了真正的同时采样，消除了通道间的时间偏移误差。结合PXI背板强大的定时和同步能力（如星形触发），可以轻松地将多个PXI-4462 模块或多个机箱中的模块同步起来，构建数十甚至上百通道的高精度同步数据采集系统，满足大型分布式测试需求。

应用案例与行业价值：

案例：某航空发动机研究所的风扇转子叶片振动模态测试。 该测试需要在高速旋转状态下，同步测量数十个贴在叶片上的微型加速度计的振动响应，以分析叶片的动态特性和避免共振。测试系统采用基于NI PXI-4462 模块的PXI机箱。每个PXI-4462 模块的4个输入通道连接4个IEPE加速度计，多个模块通过PXI背板严格同步。模块的高采样率（204.8 kS/s）确保了能够捕获高频振动成分，而其高动态范围和低噪声特性使得微弱的叶片振动信号能够从强大的背景机械噪声中被清晰地提取出来。测试获得的高质量数据成功地用于验证了叶片的有限元模型，并为发动机的安全转速区间设定提供了关键依据。项目工程师评价：“PXI-4462 的性能令人印象深刻。它的低本底噪声和高同步精度，使我们能够获得以往只有更昂贵的专用系统才能得到的精确模态参数，为我们的设计验证工作提供了极大的信心。”

相关产品组合方案：

· ••PXI机箱：如PXI-1085（18槽），为PXI-4462 提供平台和同步时钟。

· ••PXI控制器：如PXIe-8881（嵌入式控制器），运行LabVIEW和测试软件。

· ••IEPE传感器：如传声器、加速度计，是PXI-4462 的主要信号源。

· ••BNC接口附件：如NI TB-4405 端子盒，提供BNC接口，方便传感器连接。

· ••NI-DAQmx驱动软件：用于配置、校准和控制PXI-4462 的核心软件。

· ••LabVIEW 或 DIAdem：用于开发测试序列、数据分析和可视化。

· ••其他PXI模块：如PXI-6733（高速模拟输出），用于生成驱动信号，与PXI-4462 协同工作。

安装维护与全周期支持：

NI PXI-4462 模块的安装需在PXI系统断电下进行。将其沿导轨平稳插入PXI机箱的任意槽位并确保连接器牢固接触。传感器通过BNC接口或接线端子板连接到模块。接线时需注意使用高质量的同轴电缆，并确保屏蔽层良好接地，以最大限度地减少噪声干扰。日常维护主要是保持系统清洁和通风良好。定期通过NI的校准服务对模块进行精度校准，以保持其长期测量的溯源性。
