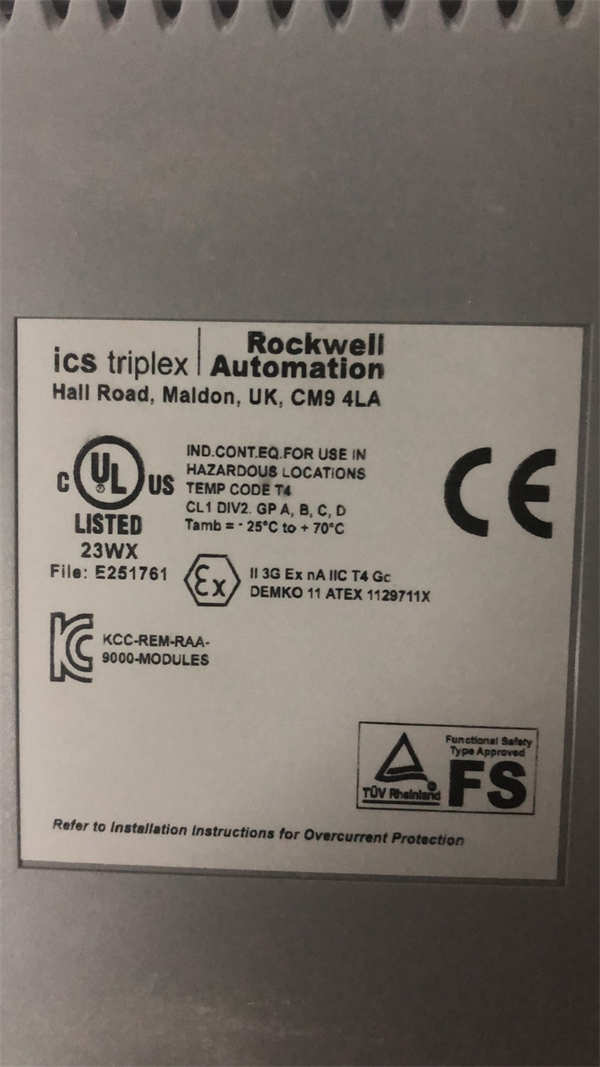

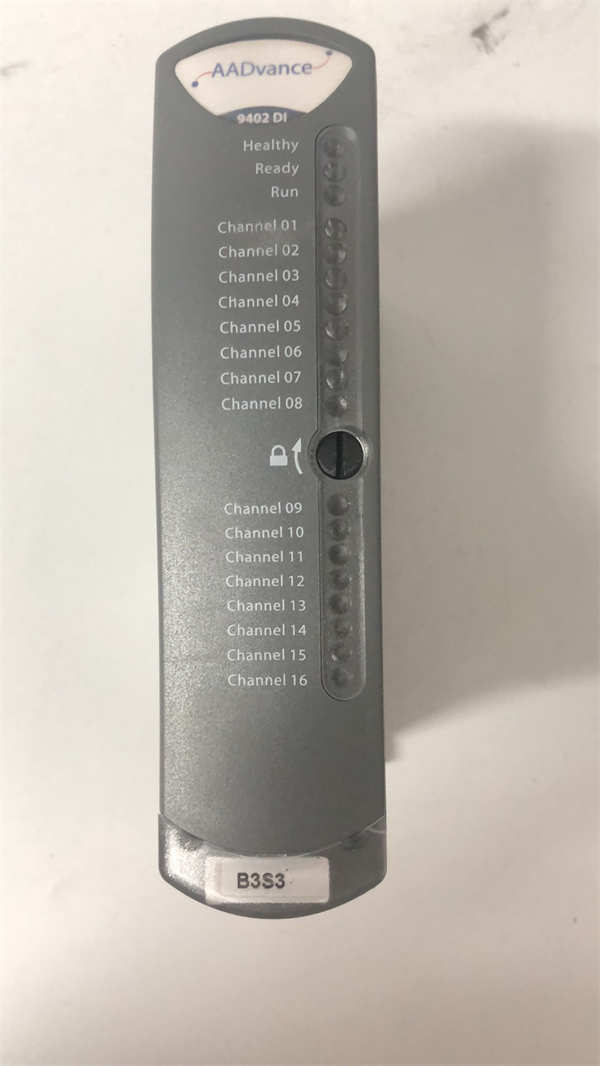

T9402 ICS TRIPLEX

ICS TRIPLEX T9402 是TRICONEX（现属于施耐德电气）生产的一款用于Tricon v9 或 v10 容错安全仪表系统（SIS）的关键组件。Tricon系统采用三重模件冗余（TMR）架构，该模块是系统的重要组成部分，通常作为通信接口模块 或专用功能模块，负责系统与外部网络、子系统或其他Tricon机架之间的高可靠性数据交换或特定安全功能的执行。

应用场景：

在一座大型海上天然气平台的紧急关断（ESD）系统中，需要将三个独立的Tricon v10控制器机架联网，以实现全平台范围的统一安全联锁逻辑，并需要与上层分布式控制系统（DCS）进行高速、可靠的数据通信。ICS TRIPLEX T9402 模块在此扮演着“系统级通信枢纽”的关键角色。它被安装在每个Tricon机架中。一方面，多个T9402 模块通过专用的高速Triple LAN（冗余三网）相互连接，实现三个Tricon控制器机架之间的毫秒级数据同步，确保即使某个机架故障，整个ESD系统的安全逻辑状态也能保持一致。另一方面，T9402 模块可能还提供与上层Foxboro DCS的高速工厂环路（Highway） 接口，将关键的工艺报警和系统诊断信息实时上传至中控室，同时接收来自DCS的复位或超驰指令（在安全允许范围内）。其TMR设计和内置的故障诊断功能确保了通信路径的极高可用性和安全性，是构建大规模、高可靠性安全仪表系统的核心基础设施。

**核心参数速览（基于T9402作为典型Tricon通信模块的推断）：

技术原理与创新价值：

创新点1：高可用性的TMR系统间通信。 作为Tricon系统的通信模块，T9402 的核心价值在于其实现了Tricon机架之间的高可靠性、高带宽数据同步。它通过三条独立的物理网络（Triple LAN）在三个机架间同步传输数据，并采用“三选二”表决机制。这意味着单一网络或模块的故障不会影响机架间的数据一致性，确保了大规模SIS系统逻辑状态的全局同步和超高可用性，是实现复杂、分布式安全逻辑的基础。创新点2：安全的异构系统集成。 T9402 模块（如果具备此功能）充当了Tricon SIS与工厂DCS或其它管理系统之间的“安全网关”。它通过严格的协议转换和硬件隔离，确保来自非安全域系统的指令和数据在进入安全系统前经过严格的检查和过滤，防止非法或危险操作侵入安全系统，同时将必要的安全状态和诊断信息安全地传递给上层系统，实现了安全与控制的深度融合。创新点3：全面的诊断与无损维护能力。 模块具备强大的自诊断功能，能实时监测通信链路的完整性、数据错误率和模块健康状态。在冗余配置下，支持热插拔功能，允许在不停机的情况下更换故障模块，极大提高了系统的可维护性和整体可用性，满足了流程工业对连续生产的要求。

应用案例与行业价值：

案例：某大型石化一体化项目核心装置SIS系统扩展。 该项目由于装置规模巨大，单一Tricon机架的I/O容量无法满足要求，需采用三个Tricon v10机架协同工作。每个机架中均配置了ICS TRIPLEX T9402 模块，通过光纤Triple LAN互连。这使得关断逻辑可以分布式地部署在三个机架上运行，并通过T9402 模块保持毫秒级的严格同步。在一次调试中，模拟中间机架电源故障，系统通过T9402 维持的冗余网络，瞬间（毫秒级内）将控制权无缝切换至备用机架，整个ESD逻辑未受任何扰动，验证了系统架构的可靠性。项目安全工程师评价：“T9402 模块是实现多机架Tricon系统协同的‘神经中枢’。它的高速和可靠性，让我们可以像使用一个逻辑上统一的控制器那样来构建超大规模的SIS，而无需担心机架间通信的延迟或单点故障问题。”

相关产品组合方案：

· ••Tricon 主处理器模块：如T9432，是系统的核心。

· ••Tricon 通信模块：如T9401（用于Modbus通信），与T9402 功能互补。

· ••Tricon I/O 模块：如TMR 数字量输入/输出模块，是系统感知和执行的终端。

· ••Tricon 机架与电源：为所有模块提供安装平台和电力。

· ••TriStation 1131 软件：用于对Tricon系统（包括配置T9402）进行编程、组态和调试。

· ••外部通信网络组件：如交换机、光纤收发器（若T9402 使用以太网或光纤）。

安装维护与全周期支持：

ICS TRIPLEX T9402 模块的安装、组态和维护必须由经过TRICONEX专门培训并认证的工程师执行。操作需在系统断电或严格遵守安全规程（对于热插拔）的情况下进行。模块需插入Tricon机架的指定槽位并确保连接牢固。日常维护主要通过TriStation 1131软件或模块状态指示灯监控其运行状态和诊断信息。定期检查网络线缆连接是否可靠。在冗余配置中，若模块故障，可按照规程进行在线更换。
