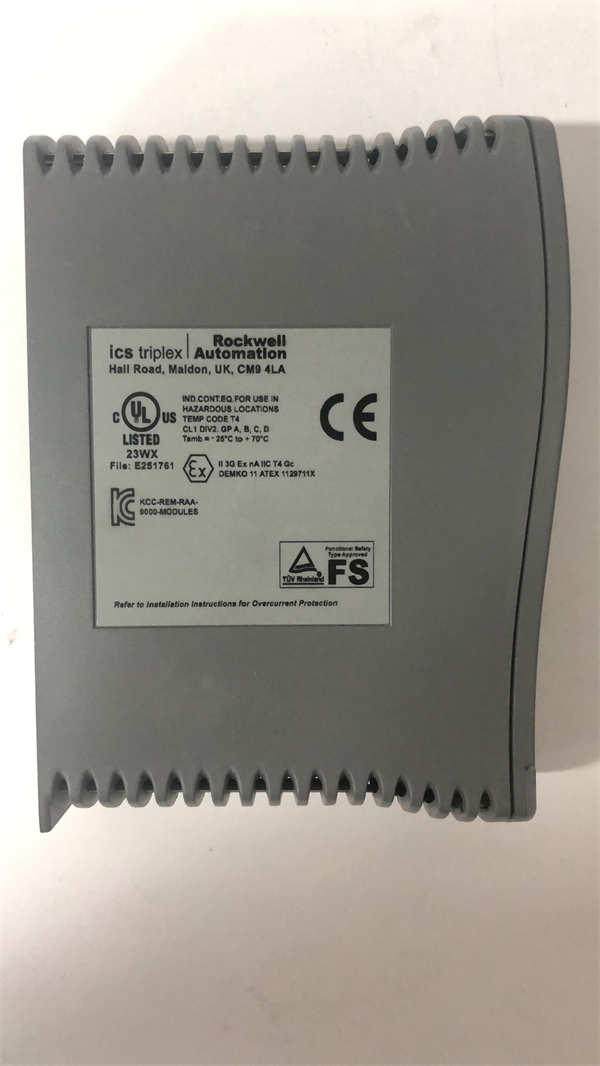

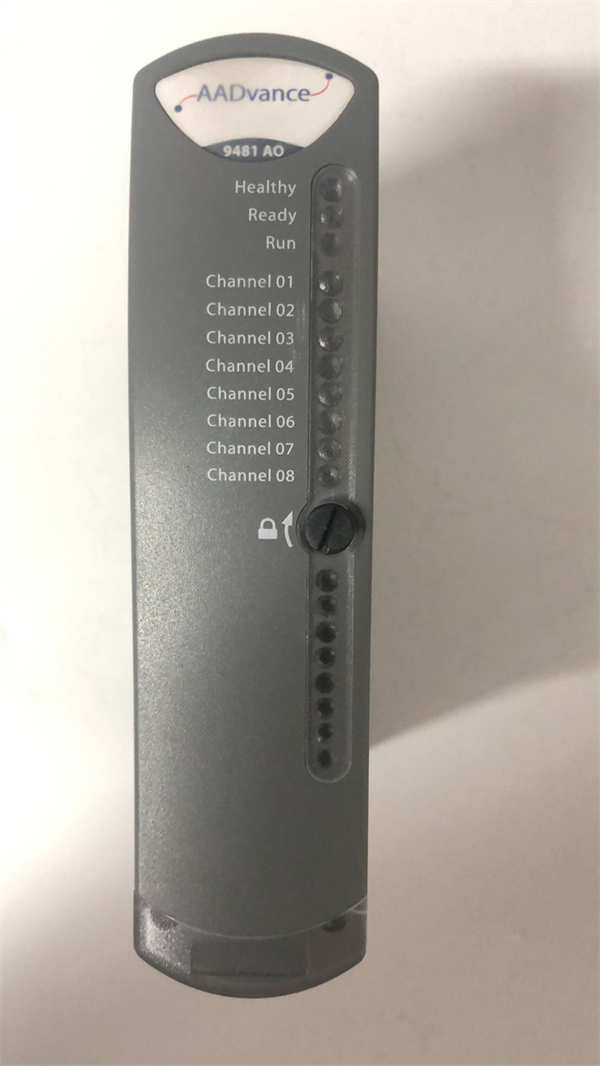

T9481 ICS TRIPLEX

T9481 是ICS Triplex（现隶属于施耐德电气，品牌为Triconex）生产的一款三重模拟量输出模块。它属于Triconex安全仪表系统（SIS）的关键执行层组件，采用三重模件冗余（TMR）架构，专门用于向最终控制元件（如调节阀、电动执行机构）提供安全、可靠的模拟量控制信号。

应用场景：

在大型天然气处理厂的紧急放空系统中，当装置压力达到安全限值时，需要精确控制放空阀的开度，确保系统安全泄压。该系统采用Triconex SIS，使用T9481 模块控制放空阀的定位器。T9481 的三个独立通道同时输出4-20mA信号，通过"三取二"表决后驱动阀门。在一次因上游装置故障导致的压力急剧上升事故中，T9481 准确输出了预设的阀位信号，平稳控制放空阀开启，避免了超压爆炸风险，其可靠的输出保障了装置的安全停车。

核心参数速览：

技术原理与创新价值：

创新点1：三重化信号输出与智能表决机制。T9481 的核心是三个独立的数模转换器（DAC）和输出驱动电路。每个通道接收来自主处理器的指令，独立生成模拟量输出信号。输出级采用"三取二"表决机制，确保即使单个通道故障，系统仍能提供正确的控制信号。这种设计消除了输出路径上的单点故障，为最终控制元件提供了最高等级的可靠性保障。创新点2：完备的输出诊断与故障安全机制。模块实时监测各输出通道的状态，包括输出电流、负载状态、硬件故障等。当检测到异常（如输出超限、负载开路或短路）时，立即上报系统并可将受影响的通道置于安全状态（如保持最后安全值或预设故障安全值）。同时支持在线输出回路测试，无需实际改变现场设备状态即可验证输出功能完整性。创新点3：高精度输出与抗干扰设计。采用16位高精度DAC和低漂移输出驱动电路，确保输出信号的精确性和稳定性。输出级采用光电隔离和滤波技术，有效抑制现场电磁干扰，保证在恶劣工业环境下控制信号的准确性。模块支持HART通信叠加（如适用），便于与智能阀门定位器等进行高级诊断通信。

应用案例与行业价值

案例：石油化工装置反应器温度安全控制在某大型乙烯装置中，反应器温度是关键的安全参数。该装置使用Triconex SIS，T9481 模块负责控制急冷油调节阀。当反应器温度达到高高报警值时，SIS逻辑触发，T9481 输出精确的急冷油阀开度信号，迅速降低反应温度，避免反应失控。在一次因进料成分波动导致的温度异常上升中，T9481 可靠输出了预定的阀位序列，平稳控制了急冷油注入量，成功将反应器温度稳定在安全范围内。装置主管评价："T9481 模块的精确输出和可靠性，是我们装置安全运行的重要保障。"

相关产品组合方案

· ••T9432：三重模拟量输入模块，与T9481 构成完整的模拟量监控回路

· ••T9451：三重数字量输出模块，用于开关量控制设备

· ••T9110：主处理器模块，生成T9481 的输出指令

· ••T8461：通信模块，实现系统联网和数据传输

· ••Tricon机架与电源：为系统提供安装平台和冗余电力

· ••Tristation 1131：编程组态软件，配置T9481 的输出参数和安全逻辑

安装维护与全周期支持

T9481 采用模块化设计，支持热插拔维护。安装时需确保连接器接触可靠，输出回路接线正确。日常维护主要包括定期检查模块状态指示灯，通过诊断软件监控输出参数和模块健康状态。
