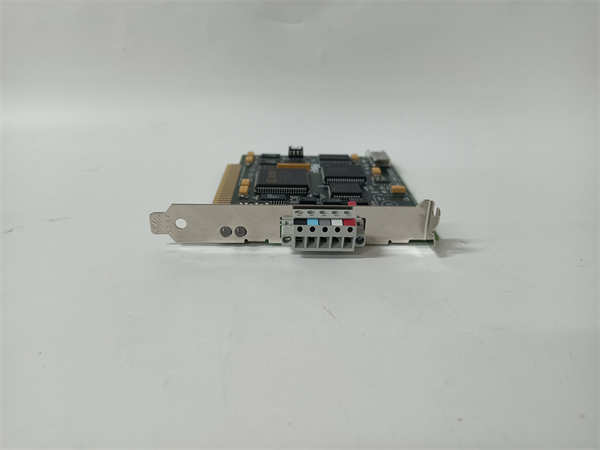

SST 5136-DN-PC 是由SST（现为艾默生旗下品牌）生产的一款DeviceNet网络主站接口卡。该模块专为集成到艾伦-布拉德利（Allen-Bradley）的ControlLogix等平台而设计，作为网关使PLC能够作为主站扫描和管理整个DeviceNet网络上的从站设备，是构建分布式控制系统的关键通信桥梁。应用场景：
在一条汽车装配厂的喷涂生产线中，数十个光电传感器、阀岛和变频驱动器需要与中央控制系统进行实时数据交换。通过使用 SST 5136-DN-PC 接口卡，将ControlLogix控制器作为DeviceNet主站，通过一根总线电缆即可连接所有现场设备，替代了传统方案中数以百计的直接布线。这不仅极大地节省了布线成本和安装时间，更关键的是，技术人员可以在控制室远程监控每个从站设备的状态、诊断故障，甚至在线修改参数，实现了生产线的高效运维和快速换产，解决了“布线复杂、故障排查困难”的行业痛点。
核心参数速览：
| |
|---|
| |
| |
| |
| |
| Allen-Bradley ControlLogix, CompactLogix 等 |
| |
| |
| 125kbps, 250kbps, 500kbps (可配置) |
| 使用RSNetWorx for DeviceNet进行网络组态 |
| |
| |
技术原理与创新价值：
- •创新点1：无缝背板集成。 5136-DN-PC 直接插入ControlLogix机架，通过背板与控制器进行高速数据交换。这种集成方式比独立的通信适配器更稳定，延迟更低，并且无需占用控制器串口或以太网口等外部资源，简化了系统架构。
- •创新点2：完整的DeviceNet主站功能。 该卡完全遵循DeviceNet协议标准，能够主动扫描网络上的所有从站设备（如远程I/O模块、智能传感器、驱动器），周期性地交换I/O数据（轮询、循环、状态改变），并支持显式报文通信，用于对从站进行参数设置、诊断等非周期性操作。
- •创新点3：强大的网络诊断与管理。 通过配套的RSNetWorx软件，工程师可以直观地查看整个DeviceNet网络的拓扑结构、实时监控每个节点的通信状态、检测网络负载和错误率。当网络出现故障时，能快速定位到具体设备，大大提升了系统的可维护性和可用性。
应用案例与行业价值：
在某大型水处理厂的加药车间，需要精确控制多个加药泵的频率和阀门开度。系统采用ControlLogix作为主控制器，并通过 SST 5136-DN-PC 卡连接了分布在车间各处的DeviceNet远程I/O站和变频器。这使得所有模拟量和数字量信号都通过一根网络线传输，避免了长距离模拟信号传输易受干扰的问题。项目工程师反馈：“采用 SST 5136-DN-PC 构建的DeviceNet网络非常稳定。其简洁的布线和强大的在线诊断功能，使我们的安装周期缩短了约40%，后续的维护工作量也显著降低，确保了水处理过程的连续稳定和精确控制。”
相关产品组合方案：
- •ControlLogix L6x/L7x 系列控制器： 系统的大脑，与 5136-DN-PC 协同工作。
- •1794-ADN： Flex I/O 的DeviceNet适配器，作为从站扩展分布式I/O。
- •20-COMM-D： 丹佛斯/AB变频器的DeviceNet通信卡，实现变频器控制与状态监控。
- •DeviceNet 网络组件： 包括干缆、终端电阻、电源分接头等，构成完整网络。
- •RSNetWorx for DeviceNet： 必不可少的网络配置和诊断工具。
安装维护与全周期支持：
SST 5136-DN-PC 的安装非常简便。在ControlLogix机架断电后，将其插入一个可用的槽位并锁紧螺钉即可。硬件安装完成后，需要使用RSNetWorx软件扫描和配置网络上的从站设备，并将在RSLogix 5000编程软件中组态相应的I/O模块。日常维护主要通过网络软件进行在线监控。该卡支持设备更换的自动识别和配置恢复（基于设备类型标识符），简化了备件更换流程。
