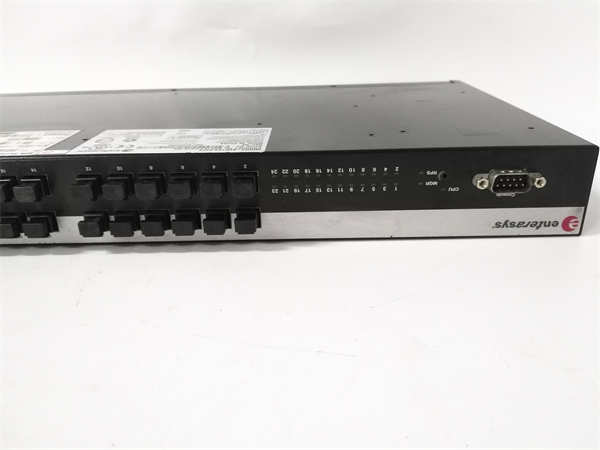

A4H124-24FX 是极进网络（Enterasys Networks， 现为Extreme Networks的一部分）生产的一款高性能24端口100BASE-FX光纤以太网交换机。该交换机属于企业级/运营商级网络设备，专为需要构建高带宽、高可靠性光纤骨干网络的场景设计，特别适用于工业控制、数据中心接入或长距离网络延伸。应用场景：
在一个大型自动化生产车间的网络架构中，控制室需要与分布在车间各处数十个PLC控制站进行实时、可靠的数据交换。这些控制站距离远，环境电磁干扰强。采用 ENTERASYS A4H124-24FX 交换机作为网络核心，通过其24个光纤端口，通过多模光纤分别连接到每个控制站的光纤收发器或带有光纤接口的PLC。光纤传输完美解决了长距离（可达2公里）和电磁干扰问题。交换机的冗余电源和坚固的机架式设计，确保了控制网络的7x24小时不间断运行，为MES（制造执行系统）数据采集和监控系统提供了稳定可靠的通信通道。
核心参数速览：
| |
|---|
| |
| Enterasys Networks (现属Extreme Networks) |
| |
| |
| ST或SC接口（需确认），典型传输距离2km（@62.5/125μm） |
| |
| |
| 二层网管型（支持SNMP, CLI, Web界面） |
| 支持STP/RSTP（生成树协议）、VLAN、QoS、链路聚合等 |
| |
| |
| |
技术原理与创新价值：
- •创新点1：纯光纤端口设计，抗干扰能力强。 A4H124-24FX 全部采用光纤接口，利用光信号传输数据，完全免疫车间、电厂等复杂环境下的电磁干扰（EMI/ RFI），保证了数据传输的完整性和可靠性，特别适合工业环境。
- •创新点2：完整的二层管理功能。 作为网管型交换机，它支持VLAN（虚拟局域网）用于逻辑网络隔离，支持STP/RSTP（生成树协议）实现网络链路冗余，防止环路并提供毫秒级故障切换，支持QoS（服务质量）对关键数据（如控制指令）进行优先传输，保障了关键业务的实时性。
- •创新点3：高可靠性设计。 设备采用模块化、可热插拔的冗余电源设计，单一电源故障不会导致网络中断。其坚固的金属机箱和高效散热设计，确保了设备在7x24小时连续运行下的稳定性。
应用案例与行业价值：
在某智能变电站的自动化系统中，站控层网络需要连接多个保护小室内的继电保护装置和测控装置。这些装置分布在不同建筑内，距离超过500米，且变电站内电磁环境恶劣。采用 ENTERASYS A4H124-24FX 交换机构建了站控层光纤以太网。所有装置通过光纤接入交换机，形成了稳定可靠的“过程总线”。其VLAN功能将不同电压等级的设备逻辑隔离，QoS保证了保护GOOSE报文和采样值（SMV）报文的优先传输。该系统投运后，网络零故障，为变电站的可靠监控和智能操作提供了坚实基础。
相关产品组合方案：
- •光纤跳线（多模，LC/SC/ST接头）： 用于连接交换机和终端设备。
- •
- •管理软件（如Enterasys NetSight）： 用于对全网交换机进行统一管理和配置。
- •带有光纤接口的工业设备（如PLC、网关机）： 网络的终端节点。
安装维护与全周期支持：
ENTERASYS A4H124-24FX 交换机为标准19英寸机架式安装。安装时需确保机柜内有足够的空间（1U）和良好的通风。连接光纤时需注意端面清洁，避免弯折半径过小。上电后，可通过串口（Console）或网络（Telnet/SSH/Web）进行初始IP地址配置和功能设置。日常维护主要包括通过网管软件监控设备运行状态（CPU/内存利用率、端口状态、温度）、检查日志信息。定期对配置进行备份。
