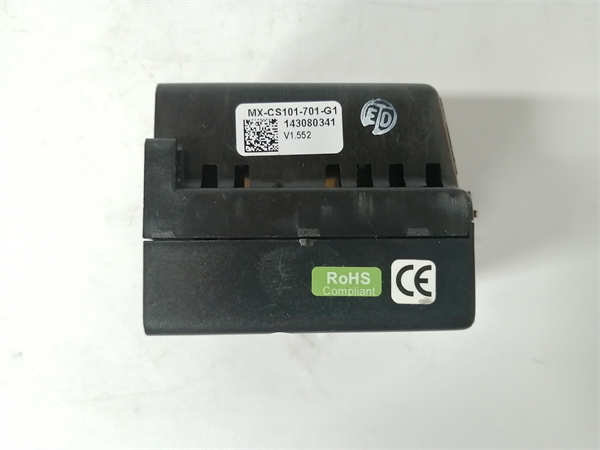

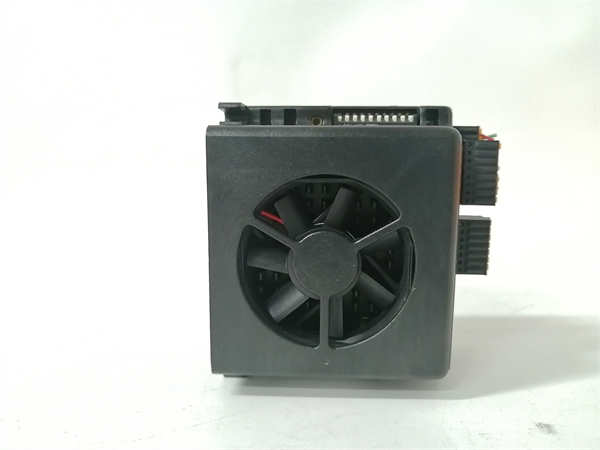

IMS MX-CS101-701-G1

IMS MX-CS101-701-G1 是美国IMS（Integrated Manufacturing Systems）公司推出的Max-Stack系列中的一款核心通信站模块。该模块作为分布式I/O系统的主站单元，承担着与上级控制器（如PLC、DCS）进行高速通信并管理下游远程I/O节点的关键任务，是现代自动化架构中实现设备高效互联的桥梁。

应用场景：

在一条现代化的汽车车身焊接生产线中，数百个焊接机器人和夹具分布在一个广阔的区域。若采用传统的集中式I/O控制，需要铺设大量、长距离的电缆，导致成本高昂、信号易受干扰且维护困难。通过部署IMS MX-CS101-701-G1通信站作为主站，它通过高速网络（如EtherNet/IP或Profibus-DP）与中央PLC连接，同时通过专用总线管理沿线分布的多个远程I/O节点。每个焊接机器人的夹具传感器和气缸阀岛信号就近接入远程I/O节点，由MX-CS101-701-G1进行实时、可靠的数据交换。这不仅节省了超过30%的布线成本，更极大地提高了系统的可靠性和可扩展性，当需要增加新工位时，只需添加远程I/O节点即可，无需改动主干线路。

核心参数速览：

技术原理与创新价值：

创新点1：强大的协议转换与路由能力。IMS MX-CS101-701-G1的核心价值在于其作为通信网关的功能。它能够解析来自上层控制器的标准工业以太网或现场总线协议，并将其无缝转换为内部高速总线协议，用于与下游的Max-Stack I/O模块进行高效、确定性的数据交换。这种设计屏蔽了底层I/O的复杂性，为上位机提供了统一的访问接口。创新点2：模块化与高可扩展性架构。与固定点数I/O模块不同，MX-CS101-701-G1本身是一个通信主脑，其控制的I/O点数取决于所连接的远程I/O节点数量。这种模块化设计赋予了系统极大的灵活性。用户可以根据实际需求，从几个点到上千个点灵活配置，轻松应对未来产线改造和扩展的需求，保护初始投资。创新点3：卓越的可靠性与诊断功能。该模块针对工业环境中的电磁干扰、电压波动等挑战进行了强化设计。其内置的全面诊断功能可以快速定位到具体节点的通信故障或I/O通道异常，并通过状态指示灯和网络报文实时上报，极大缩短了平均修复时间（MTTR），保障生产的连续性。

应用案例与行业价值：

在某大型港口集装箱码头的自动化堆场项目中，需要实时监控数百个场桥吊具的状态和位置。项目采用罗克韦尔自动化ControlLogix PLC作为主控制器，并选用IMS MX-CS101-701-G1（配置EtherNet/IP接口）作为分布式I/O系统的主站。MX-CS101-701-G1被安装在中央控制室，通过光纤网络与分布在数平方公里堆场内的几十个远程I/O站通信，收集各类传感器和限位开关信号。这一方案成功克服了距离远、环境干扰大的难题，实现了全场设备状态的毫秒级采集。项目负责人评价：“IMS MX-CS101-701-G1的稳定性和强大的网络管理能力，是我们自动化堆场可靠运行的‘神经中枢’。它帮助我们实现了堆场作业的无人化与智能化，运维效率提升了40%。”

相关产品组合方案：

1. 1.IMS MX-IA200系列：数字量输入/输出模块，是MX-CS101-701-G1直接管理的远程I/O节点，提供高密度点数。

2. 2.IMS MX-OA200系列：模拟量输入/输出模块，用于处理温度、压力等连续量信号，与MX-CS101-701-G1无缝集成。

3. 3.IMS MX-PS200-G1：专用电源模块，为MX-CS101-701-G1及其IO节点提供稳定、隔离的电力供应。

4. 4.IMS MX-TB201：接线端子基座，简化MX-CS101-701-G1及I/O模块的安装与接线。

5. 5.IMS MX-CP101-701-G1：通信耦合器模块，可作为冗余或扩展通信接口，增强系统可靠性。

6. 6.罗克韦尔Allen-Bradley 1756-L7x：高端PLC控制器，可作为MX-CS101-701-G1的上级控制单元，构建强大的控制系统。

7. 7.西门子Siemens 6ES7 xxxx：SIMATIC S7系列PLC，可通过Profibus-DP协议与MX-CS101-701-G1集成。

安装维护与全周期支持：

IMS MX-CS101-701-G1采用标准的DIN导轨安装，配置过程通常通过简单的DIP开关或配套的配置软件完成，上手快速。其模块化设计使得日常维护极为简便，若某个远程I/O节点故障，可在不断电情况下进行热插拔更换，系统能自动识别并恢复配置，最大化减少停机时间。
