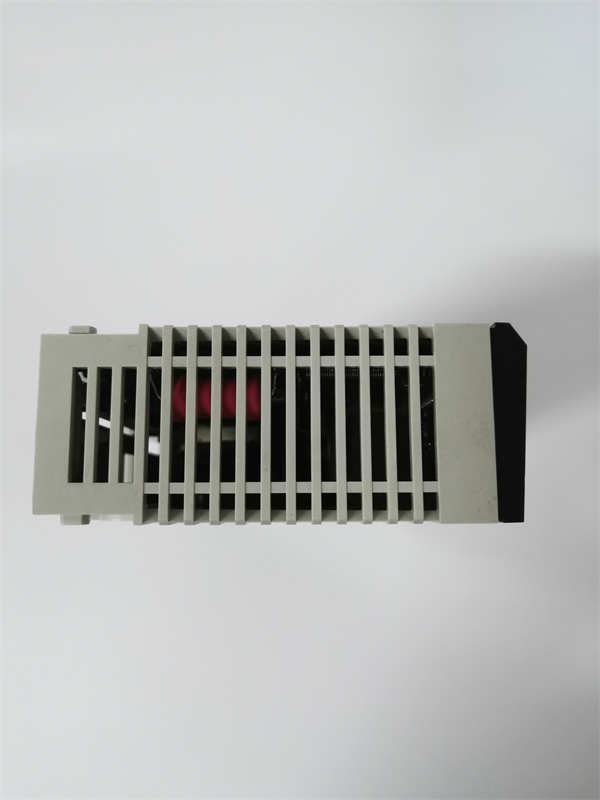

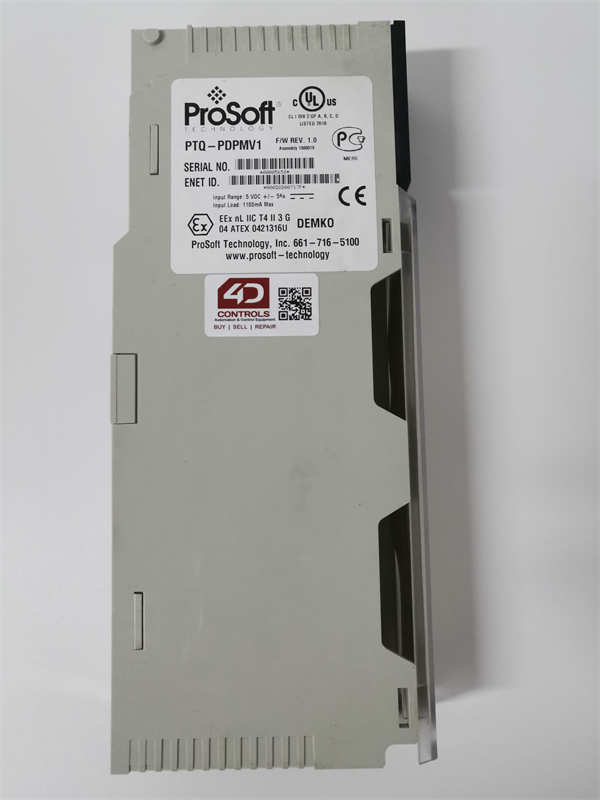

PROSOFT PTQ-PDPMV1

PROSOFT PTQ-PDPMV1 是ProSoft Technology公司生产的一款工业通信网关模块。该产品专为PROFIBUS-DP与Modbus协议之间的数据交换而设计，能够实现不同自动化系统间的无缝通信集成。

应用场景：

在化工厂的自动化系统升级改造中，原有基于Modbus RTU的智能仪表需要与新部署的西门子S7-400PLC（PROFIBUS-DP网络）进行数据交换。传统方案需要大量硬件改造和程序重写，成本高且周期长。通过采用 PROSOFT PTQ-PDPMV1 协议网关，仅需简单配置即可实现两种协议间的双向数据透明传输，保留了原有仪表投资，将系统集成时间缩短了70%，解决了多协议设备共存的集成难题。

核心参数速览

技术原理与创新价值

创新点1：双向协议透明转换技术。PTQ-PDPMV1 采用智能数据映射引擎，能够实时解析PROFIBUS-DP和Modbus RTU协议报文，实现双向数据透明传输。其内置的数据缓冲区支持多种数据类型转换，确保数据完整性。创新点2：灵活配置与简易调试。通过ProSoft Configuration Builder软件，用户可以图形化配置数据映射关系，支持离线模拟和在线监控。模块支持配置文件导入导出，大大简化了调试和维护工作。创新点3：工业级可靠设计。模块采用全封闭金属外壳，具备良好的电磁兼容性（EMC）性能，支持冗余电源输入，确保在恶劣工业环境下稳定运行。

应用案例与行业价值

在某汽车制造厂涂装车间，PROSOFT PTQ-PDPMV1 被用于连接ABB机器人控制器（PROFIBUS）与环境监控系统（Modbus）。应用流程：网关作为PROFIBUS-DP从站接入车间主控网络，同时作为Modbus主站采集温湿度、VOC浓度等环境参数。实时数据通过网关映射传输，实现了生产工艺与环境参数的联动控制。带来的改进：系统集成成本降低60%，调试时间缩短75%。车间负责人评价："PTQ-PDPMV1 网关的稳定性和易用性超出预期，为我们解决了多年来的通信孤岛问题。"

相关产品组合方案

1. 1.PROSOFT MVI56-PDPMV1 - ControlLogix平台PROFIBUS-Modbus网关模块

2. 2.PROSOFT PLX32-PDPMV1 - 紧凑型独立式协议网关

3. 3.PROSOFT 配置电缆 - 专用调试工具

4. 4.PROSOFT Configuration Builder - 配置软件平台

5. 5.PROSOFT 机架套件 - 安装附件

安装维护与全周期支持

PROSOFT PTQ-PDPMV1 采用标准DIN导轨安装，支持带电插拔。安装时需注意信号线屏蔽接地，确保通信端口接线正确。日常维护主要包括定期检查通信状态指示灯，通过配置软件监控数据传输质量。
