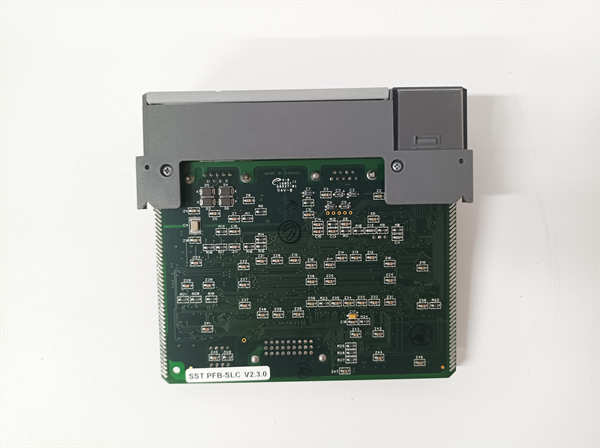

SST-PFB-SLC

ProSoft SST-PFB-SLC 是ProSoft Technology公司（现为罗克韦尔自动化的一部分）生产的一款高性能通信网关模块。该模块专为Allen-Bradley SLC 500系列可编程控制器设计，使其能够作为从站设备无缝接入PROFIBUS-DP现场总线网络，是实现不同自动化品牌产品之间数据互通的关键桥梁。

应用场景：

在一家汽车零部件制造厂的冲压车间，原有的生产线控制系统核心是Allen-Bradley SLC 5/05 PLC。随着技术改造，新增的数十台来自欧洲供应商的机械手和智能传感器均采用PROFIBUS-DP通信。若全部更换为支持PROFIBUS的控制器，成本高昂且影响生产。通过在现有的SLC 500机架中插入ProSoft SST-PFB-SLC模块，难题迎刃而解。该模块通过背板与SLC CPU直接通信，同时其前端PROFIBUS-DP接口连接到新的PROFIBUS网络。SLC CPU可以像访问本地I/O一样，直接读写SST-PFB-SLC模块中的数据映射区，从而轻松获取机械手的状态并下发控制命令，实现了新旧系统的完美融合，保护了原有投资。

核心参数速览：

技术原理与创新价值：

创新点1：高效的协议转换与数据映射。SST-PFB-SLC的核心价值在于其强大的协议转换引擎。它在硬件层面实现了PROFIBUS-DP的通信协议栈，并能通过SLC的背板协议与CPU进行高效数据交换。模块内部有一个可配置的数据映射区，将PROFIBUS主站发送的数据（输出）映射到SLC的输入映像表，并将SLC的数据（输出）映射给PROFIBUS主站（输入）。这种透明的数据交换机制，使得SLC程序员可以像处理本地I/O一样处理PROFIBUS设备，极大简化了编程。创新点2：无缝的集成与易用性。该模块设计为直接插入SLC 500的I/O机架，无需额外的电源和通信线缆，实现了物理上的无缝集成。在软件配置上，它使用标准的PROFIBUS GSD文件，可以被任何PROFIBUS主站（如西门子S7-400 PLC）识别和配置，集成过程符合标准流程，降低了工程难度。创新点3：强大的诊断与可靠性。模块提供了丰富的状态指示灯，可以直观显示模块本身、背板通信以及PROFIBUS网络的健康状态。同时，它还能将详细的诊断信息（如从站故障、配置错误等）传递给SLC程序，便于工程师快速定位和排除网络故障，提升了系统的可维护性和可用性。

应用案例与行业价值：

某大型水处理厂升级其加药系统，新增的德国进口计量泵控制器仅支持PROFIBUS-DP协议，而全厂的主控系统是基于Allen-Bradley SLC 5/05的。项目采用ProSoft SST-PFB-SLC模块作为通信网关。在SLC机架中安装该模块后，工程师在西门子STEP 7软件中导入其GSD文件，将其配置为PROFIBUS网络上的一个从站，并分配了数据交换区。在SLC的RSLogix 500程序中，通过简单的块传输指令即可读写这些数据，精确控制计量泵的启停和频率。项目负责人表示：“SST-PFB-SLC模块的稳定性和易用性超出了我们的预期。它让我们在不改动现有控制核心的前提下，顺利集成了高端设备，节省了大量成本和工期。”

相关产品组合方案：

1. 1.Allen-Bradley SLC 5/01 to 5/05： 主控制器，SST-PFB-SLC模块需安装在其机架中。

2. 2.PROFIBUS-DP 主站： 如西门子SIMATIC S7-300/400系列PLC、CPU 315-2 DP等，是PROFIBUS网络的控制方。

3. 3.其他PROFIBUS从站设备： 如变频器、远程I/O、传感器等，与SST-PFB-SLC同在一条DP网络上。

4. 4.ProSoft PB-Configurator 软件： 用于对模块进行详细参数配置。

5. 5.PROFIBUS 电缆与连接器： 用于组建物理网络。

6. 6.RSLogix 500 编程软件： 用于编写SLC控制器中与模块数据交换的逻辑。

安装维护与全周期支持：

ProSoft SST-PFB-SLC模块的安装非常简便：在SLC系统断电后，将其插入机架的任意可用I/O插槽并锁紧。配置过程包括：在PROFIBUS主站配置软件中导入GSD文件并设置参数；在SLC的RSLogix 500程序中配置块传输逻辑。日常维护主要通过观察模块指示灯状态进行。
