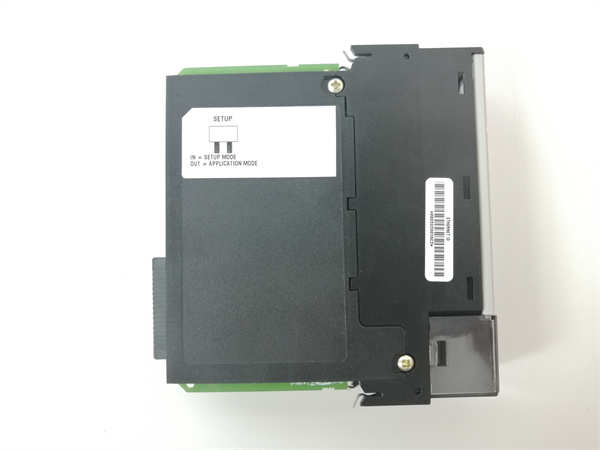

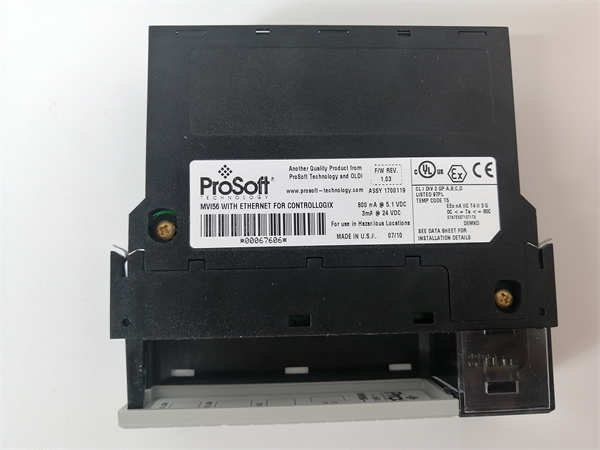

PROSOFT MVI56-MNETR

ProSoft MVI56-MNETR 是美国ProSoft Technology公司生产的一款专用于罗克韦尔自动化（Rockwell Automation）ControlLogix平台的通信网关模块。该模块作为一款高性能的Modbus TCP/IP主站或从站接口，能够无缝桥接ControlLogix处理器与支持Modbus TCP协议的第三方设备（如变频器、智能仪表、机器人等）之间的数据通信。

应用场景

在某大型水务集团的中央监控系统中，核心控制采用罗克韦尔ControlLogix PLC，但遍布全市的泵站内却安装了众多不同品牌的智能仪表和变频器，这些设备普遍采用Modbus TCP/IP协议进行通信。过去，系统集成商需要编写复杂的中间件或使用额外的硬件网关，导致成本高、延迟大且维护困难。通过在每个ControlLogix机架中插入一块MVI56-MNETR模块，问题迎刃而解。MVI56-MNETR直接利用ControlLogix背板与处理器进行高速数据交换，并同时通过其以太网端口与现场设备通信。工程师只需在ControlLogix编程软件Studio 5000 Logix Designer中利用ProSoft提供的Add-On Profile进行简单配置，即可实现数据的透明读写。MVI56-MNETR就像一位精通双语的“高级翻译”，让ControlLogix处理器能够直接与成千上万的Modbus TCP设备“对话”，极大地简化了系统架构，提升了数据集成效率。

核心参数速览

技术原理与创新价值

MVI56-MNETR 的核心价值在于其深度集成能力和协议转换的智能化。创新点1：原生ControlLogix背板集成。与外部网关不同，MVI56-MNETR直接插入ControlLogix机架，通过背板与处理器通信。这意味着数据交换无需经过额外的网络布线，速度更快，可靠性极高，并且配置和诊断都可以在熟悉的Studio 5000环境中完成，用户体验无缝衔接。创新点2：内置双端口以太网交换机。模块提供两个独立的以太网端口，具备交换机功能。这不仅允许菊花链式连接多台设备，节省交换机端口，还提供了网络冗余的可行性，增强了整个通信网络的可靠性。创新点3：强大的数据映射与处理能力。MVI56-MNETR能够高效地管理大量的Modbus TCP数据点，并将其灵活地映射到ControlLogix处理器的标签数据库中。它独立处理所有的协议栈开销，解放了ControlLogix处理器的主循环时间，确保控制任务不受通信任务影响。

应用案例与行业价值

案例：矿山输送系统集成项目一座大型露天矿山的输送带系统需要集成数十台来自不同供应商的驱动器和保护装置。这些设备均使用Modbus TCP协议，而主控制系统要求采用罗克韦尔ControlLogix平台以实现高级连锁控制。应用流程：在中央控制室的ControlLogix机架内安装MVI56-MNETR模块。通过Studio 5000软件，工程师预定义了所有需要读写的设备数据点（如速度、电流、故障代码）。MVI56-MNETR模块周期性地作为主站轮询所有远端驱动器，并将数据打包后通过背板传送给ControlLogix处理器。同时，控制指令也从处理器经背板下发至模块，再由模块写入相应的驱动器。带来的改进：该项目避免了采购昂贵且复杂的专用驱动网络，利用标准的以太网和MVI56-MNETR模块实现了高效、低成本集成。系统调试时间缩短了40%，并且后续维护人员只需关注一个软件平台，极大降低了运维复杂度。客户反馈：“ProSoft MVI56-MNETR的稳定性和易用性使我们能够快速响应工艺变更，它是我们实现数字化矿山的关键基石。”

相关产品组合方案

为构建更强大的通信网络，以下产品常与MVI56-MNETR协同工作：

· •MVI56-GEC：ControlLogix平台的以太网IP转Modbus TCP网关，适用于不同协议转换需求。

· •MVI69-MNET：适用于罗克韦尔CompactLogix平台的同系列Modbus TCP网关模块，满足中小型项目需求。

· •MVI56E-MNET：MVI56-MNETR的增强版，提供更高的连接数和处理性能，适用于超大规模应用。

· •ProSoft Configuration Builder：ProTech的独立配置工具，为高级用户提供更灵活的模块配置选项。

· •罗克韦尔 ControlLogix 5570/5580 处理器：作为系统核心，与MVI56-MNETR模块通过背板进行高效数据交互。

安装维护与全周期支持

MVI56-MNETR的安装与标准ControlLogix I/O模块无异：在机架断电后，将其插入空槽位并锁紧螺丝即可。上电后，通过Studio 5000软件自动识别硬件，并导入ProSoft提供的免费Add-On Profile进行图形化配置，无需编写底层代码。日常维护极其简便，模块正面清晰的状态指示灯（Power, Run, Network等）可实时反映运行状态。固件可通过网络在线升级。
