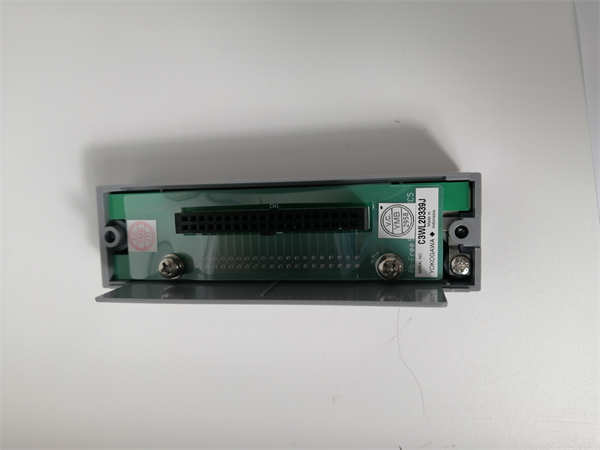

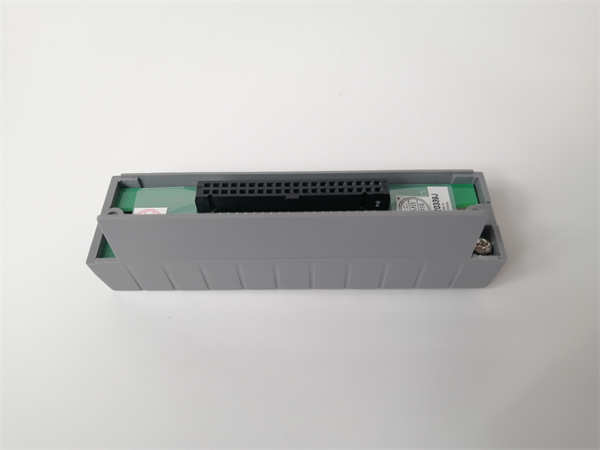

YOKOGAWA ATK4A-00

YOKOGAWA ATK4A-00 是日本横河电机（Yokogawa Electric Corporation）生产的一款伺服放大器模块，是其集散控制系统（DCS）（如经典的CENTUM CS 3000/VP系统）中的关键组件。该模块安装在FCS（现场控制站）的机笼内，负责接收控制器的指令信号，并输出高精度的电流信号来驱动气动或电动控制阀的定位器，实现对过程流量、压力、液位等关键参数的最终调节。

应用场景

在沿海某大型炼油厂的催化裂化装置中，反应器的进料流量控制直接关系到生产安全与产品收率。该关键控制回路由横河CENTUM VP DCS中的控制器计算得出阀位指令，指令通过内部总线发送至现场控制站（FCS）内的ATK4A-00模块。ATK4A-00将数字指令转换为精确的4-20mA模拟信号，驱动安装在巨型进料管线上的气动控制阀的定位器。阀门根据信号精确地开启或关闭，确保进料流量稳定在设定值。在这个过程中，ATK4A-00作为控制系统的“手脚”，将决策转化为精准动作，其毫秒级的响应速度和稳定的输出精度，是保障整个装置平稳、高效、安全运行的最后一道关键屏障。

核心参数速览

技术原理与创新价值

YOKOGAWA ATK4A-00 的核心价值在于其作为横河DCS生态系统内专有的、高可靠性的终端控制接口。创新点1：深度系统集成与高可靠性设计。 ATK4A-00 并非独立的信号发生器，而是横河FCS的有机组成部分。它与控制器之间的通信通过背板总线完成，避免了外部接线可能引入的干扰，通信效率和可靠性极高。模块的设计遵循横河严格的工业标准，平均无故障时间（MTBF）长，专为7x24小时连续运行的严苛工业环境打造。创新点2：强大的负载驱动与电气隔离能力。 每通道最高550Ω的负载驱动能力，使其能够轻松驱动长距离电缆末端的多个阀门定位器，而无需额外信号放大器。同时，通道之间以及通道与系统总线之间均采用电气隔离，有效防止了地环路、共模干扰和信号串扰，确保了每路控制信号的独立性和纯净度，这对于安全联锁回路至关重要。创新点3：智能诊断与维护便捷性。 模块具备完善的诊断功能，可以检测输出回路的断线、短路等故障，并将状态信息实时上报给控制系统，便于操作人员及时发现和处理问题。其模块化插拔设计使得在系统不停车的情况下进行在线更换成为可能，极大缩短了维护时间窗口。

应用案例与行业价值

案例：化工厂精馏塔温度控制升级某化工厂对一套关键精馏塔的温度控制系统进行升级，核心要求是提高塔顶温度的控制精度，以提升产品纯度。该系统使用横河CENTUM CS 3000 DCS，但原有的模拟输出模块性能已无法满足新调节阀的精细控制需求。应用流程： 在计划停车检修期间，将控制站中原有的输出模块更换为ATK4A-00模块。使用横河的系统配置工具对模块进行简单组态后，系统重新投运。新的ATK4A-00模块以其更高的输出精度和稳定性，驱动新的高精度控制阀，实现了对再沸器加热蒸汽流量的更细微调节。带来的改进： 升级后，精馏塔的温度波动范围显著缩小，产品纯度提高了1.5%，同时由于控制更平稳，蒸汽消耗量也有所降低。工厂维护工程师表示：“YOKOGAWA ATK4A-00 的出色表现完全达到了我们的预期。它的直接替换和即插即用特性，让我们的升级工作非常顺利，投资回报率很高。”

相关产品组合方案

为构建完整的控制站，以下产品与ATK4A-00密切相关：

· •横河 FCS 控制器（如AFV30D等）：系统的“大脑”，生成控制指令并通过背板发送给ATK4A-00。

· •横河 FCS 机笼与电源模块：为ATK4A-00提供物理安装位置和稳定电力供应。

· •YOKOGAWA AAM系列模拟输入模块：用于采集现场传感器信号，与ATK4A-00协同构成闭环控制。

· •YOKOGAWA ATK系列其他模块（如ATK1A-00）：单通道伺服放大器，适用于通道数需求少的场合。

· •横河 NX系列IO模块：横河新一代DCS平台的IO模块，是ATK4A-00在更新系统上的技术演进。

安装维护与全周期支持

ATK4A-00的安装需在系统断电或安全模式下进行，将其对准FCS机笼空槽的导轨，平稳插入并锁紧固定螺丝即可。上电后，系统会自动识别新模块，并通过横河专用的工程软件（如CENTUM VP的System View）进行简单参数配置。日常维护主要是通过控制系统监控其状态指示灯，并定期检查系统诊断信息。模块本身无需特别的现场维护。
