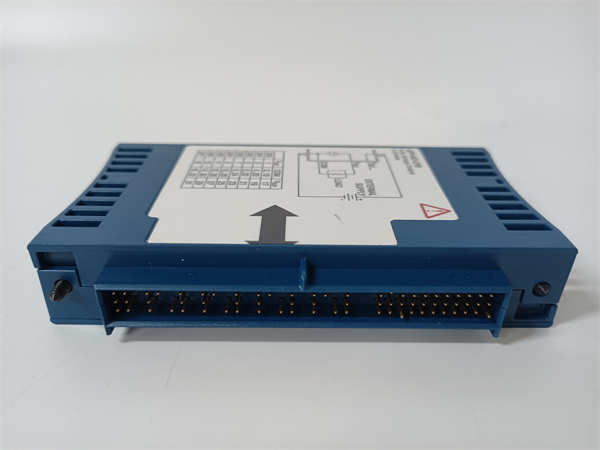

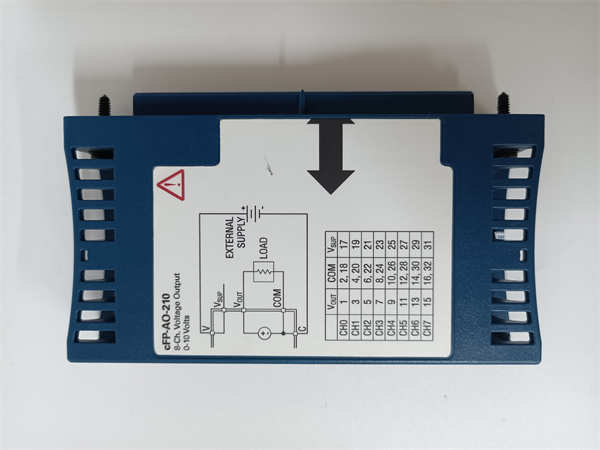

CFP-AO-210

NI CFP-AO-210 是美国国家仪器（National Instruments, NI）公司生产的一款模拟量输出模块，属于其Compact FieldPoint 分布式I/O系统。该模块提供8路独立的模拟量输出通道，每通道均可软件配置为电压或电流输出模式，用于将控制系统的数字指令转换为高精度的模拟信号，驱动现场的调节阀、变频器、记录仪等执行机构，是实现过程自动化和闭环控制的关键组件。

应用场景

在化工行业的反应釜温度控制系统中，控制系统根据温度传感器（由CFP-AI-100采集）的反馈，通过PID算法计算出控制量，需要输出一个模拟信号来调节蒸汽管路上的电动调节阀的开度。通过在Compact FieldPoint站中安装NI CFP-AO-210模块，完美实现了这一控制闭环。CFP-AO-210接收来自控制器的数字指令，并将其一通道配置为4-20mA输出模式，产生精确的电流信号。该信号通过电缆传输至调节阀的定位器，从而线性地控制阀门开度，进而精确控制进入反应釜的蒸汽流量，使温度稳定在设定值。CFP-AO-210在此扮演了“控制系统的手”的角色，将决策转化为精准的动作。

核心参数速览

技术原理与创新价值

NI CFP-AO-210 的核心价值在于其将高精度数模转换与灵活的输出配置相结合，为分布式控制提供了可靠的指令输出接口。创新点1：电压/电流输出软件可配置。 这是CFP-AO-210的一大亮点。用户无需通过硬件跳线或更换模块，仅需在软件（如NI-DAQmx）中轻松选择，即可将任意通道设置为电压（如±10V用于驱动记录仪）或电流（如4-20mA用于驱动阀门定位器）输出模式。这种灵活性极大地简化了系统设计和备件库存，一个模块即可满足多种执行器的接口需求。创新点2：高精度DAC与稳定的输出性能。 模块采用16位高精度数模转换器（DAC），确保了输出信号的高分辨率和线性度。其输出级电路经过优化，提供良好的负载调整率，意味着即使在负载变化时，输出信号也能保持稳定，这对于需要高精度控制的场合至关重要。创新点3：通道隔离与高密度集成。 8个通道高密度集成在一个模块中，节省了机箱空间。虽然通道间非高压隔离，但独立的DAC和输出电路有效减少了通道间的串扰，确保了各控制回路的独立性。结合Compact FieldPoint系统的IP67防护和宽温特性，它可以直接部署在靠近执行器的现场，减少信号传输损耗和干扰。

应用案例与行业价值

案例：水处理厂加药系统精确控制某污水处理厂需要根据进水流量和水质（如pH值），精确控制多种化学药剂（絮凝剂、中和剂）的投加量。加药泵由变频器驱动，变频器接受模拟量速度给定信号。应用流程： 在分布式PLC（采用Compact FieldPoint平台）中，配置了CFP-AI-100模块采集流量和pH值，并配置了CFP-AO-210模块控制加药泵。控制程序根据算法计算出各泵的所需频率，CFP-AO-210的多个通道分别输出对应的4-20mA信号至各个变频器，精确控制泵的转速，从而控制投药量。带来的改进： 该系统实现了加药过程的全自动精确控制，避免了药剂的浪费或投加不足，保证了出水水质达标，同时降低了运行成本。厂区工程师评价：“CFP-AO-210 的多通道和灵活配置能力，让我们用最紧凑的系统实现了对多种药剂的精准控制，其输出非常稳定，大大减少了维护工作量。”

相关产品组合方案

为构建完整的分布式采集与控制闭环，以下产品常与CFP-AO-210协同工作：

· •Compact FieldPoint 控制器：如cFP-22xx系列，运行控制算法，向CFP-AO-210下达指令。

· •模拟量输入模块：如CFP-AI-100 / CFP-AI-111，采集过程反馈信号，与CFP-AO-210构成闭环。

· •数字量I/O模块：如CFP-DI-300 / CFP-DO-400，用于处理状态和启停信号。

· •Compact FieldPoint 机箱与电源：为系统提供安装基础和供电。

· •NI LabVIEW 软件与NI-DAQmx 驱动：用于控制逻辑编程和硬件配置的核心平台。

· •现场执行器：如电动调节阀、变频器、比例阀，是CFP-AO-210的驱动对象。

安装维护与全周期支持

NI CFP-AO-210的安装与其他C系列模块一致，插入机箱槽位即可。接线时需特别注意：电流输出模式需要外部提供24V DC环路电源，接线方式为二线制。配置通过NI-DAQmx驱动完成，非常直观。日常维护主要是检查接线端子的紧固性和清洁度。支持热插拔功能便于更换。
