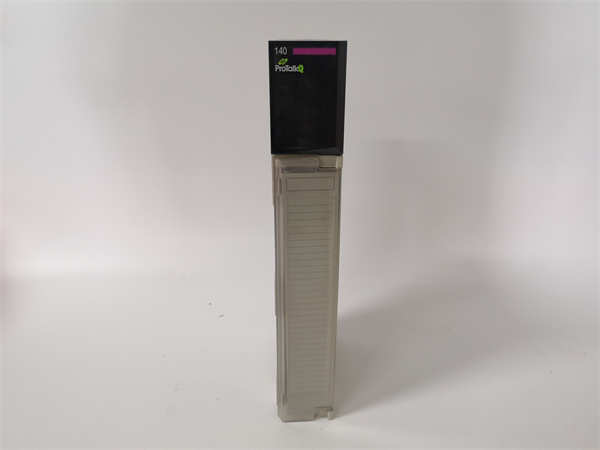

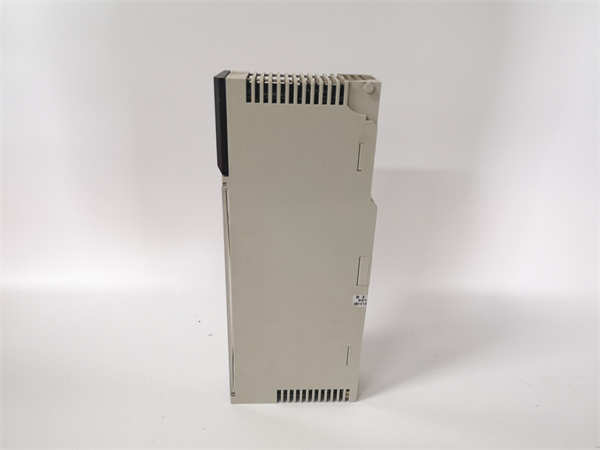

PTQ-PDPS PROSOFT

PROSOFT PTQ-PDPS 是一款由美国普罗索夫技术公司（ProSoft Technology）生产的协议转换网关。该产品属于工业通信接口设备，专门用于在Profibus-DP网络和DeviceNet网络之间建立可靠的数据交换桥梁，解决不同自动化设备之间的通信协议兼容性问题。

应用场景：

在大型汽车制造厂的焊装车间，生产线主控系统采用西门子S7-400PLC（集成Profibus-DP主站），而现场大量的焊接机器人控制器和I/O站均采用罗克韦尔（AB）的DeviceNet网络。PROSOFT PTQ-PDPS 网关部署在控制柜内，一端接入Profibus-DP网络作为从站，另一端接入DeviceNet网络作为主站。它实时地将来自Profibus主站的控制命令（如启动/停止、模式选择）转换为DeviceNet报文下发至机器人，同时将机器人的状态、报警、焊接参数等数据采集并映射回Profibus主站。这使得不同品牌的系统能够协同工作，实现了整个焊装线的集中监控和高效协同，解决了多供应商设备集成的核心痛点。

核心参数速览：

技术原理与创新价值：

创新点1：双向数据映射与协议栈深度解析。 PTQ-PDPS 的核心在于其内置的双协议栈。它并非简单的信号转发器，而是能完整解析Profibus-DP和DeviceNet的协议帧。用户可以通过配置软件，灵活地将DeviceNet网络中的特定设备（如变频器、I/O模块）的特定数据区（如输入/输出字、参数）精确地映射到Profibus主站所期望的地址空间，反之亦然。这种“翻译”机制实现了数据的无损、透明传输。创新点2：无需编程的图形化配置。 与传统需要编写复杂脚本的通信方案不同，PTQ-PDPS 提供直观的图形化配置工具。用户只需通过拖拽和点选，即可完成设备扫描、数据点映射和参数设置，大大降低了工程实施的难度和时间，使复杂的协议转换变得简单易用。创新点3：高可靠性硬件与诊断功能。 模块采用工业级元器件设计，端口间具有电气隔离，能有效抑制不同网络地电位差造成的干扰。其丰富的LED状态指示灯和可通过网络访问的详细诊断信息，能够快速定位通信故障是在Profibus侧、DeviceNet侧还是网关本身，极大缩短了平均修复时间（MTTR）。

应用案例与行业价值：

在某全球食品饮料企业的灌装生产线升级项目中，需要将新增的、基于DeviceNet的智能视觉检测系统和贴标机集成到原有的、以Profibus为骨干的西门子PCS7 DCS系统中。应用流程： 在中央控制室附近的机柜内安装PROSOFT PTQ-PDPS 网关。在配置软件中，将视觉系统的“合格/不合格”信号、贴标机的“准备就绪/故障”状态等DeviceNet数据点，映射为PCS7控制器可直接访问的Profibus输入数据；同时，将DCS的“启动检测”、“复位”等命令映射为DeviceNet输出数据，下发给现场设备。带来的改进： 该项目在不改动原有核心控制系统硬件和程序架构的前提下，成功实现了新功能的快速集成，将项目工期缩短了40%。工厂的自动化工程师评价：“PTQ-PDPS 网关就像一位专业的‘翻译官’，让我们的新设备和老系统实现了无障碍对话。它的稳定性和易用性超出了我们的预期，为我们节省了大量的开发和调试成本。”

相关产品组合方案：

· •Profibus主站控制器（如西门子S7-300/400, S7-1500的DP口）：PTQ-PDPS 作为其Profibus从站，接收指令和返回数据。

· •DeviceNet从站设备（如罗克韦尔Point I/O, 艾伦-布拉德利变频器）：PTQ-PDPS 作为其DeviceNet主站，进行数据采集和控制。

· •Profibus网络组件（如连接器、中继器、电缆）：用于构建和扩展Profibus-DP物理网络。

· •DeviceNet网络组件（如电源分接器、干缆、终端电阻）：用于构建和扩展DeviceNet物理网络。

· •ProSoft Configuration Builder软件：用于对PTQ-PDPS 进行配置和监控的官方工具。

· •同系列其他网关（如PTQ-DNPS：DeviceNet到Profibus）：满足不同方向的协议转换需求。

安装维护与全周期支持：

PROSOFT PTQ-PDPS 网关采用标准的DIN导轨安装，接线端子标识清晰，安装简便。上电前，需使用配置软件完成网络参数和数据映射的组态。日常维护主要是通过LED指示灯和网页诊断界面监控其运行状态，定期检查网络接头是否紧固。
