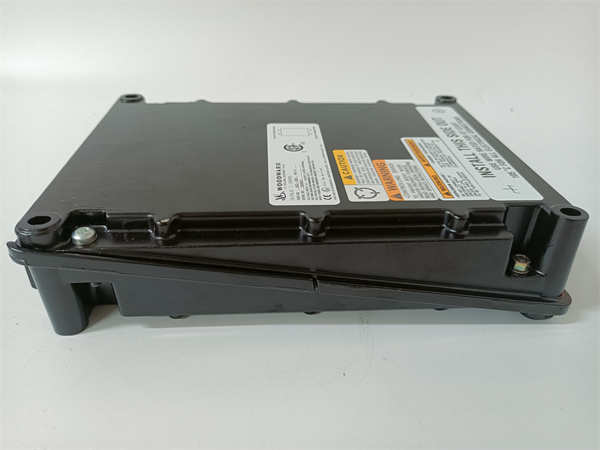

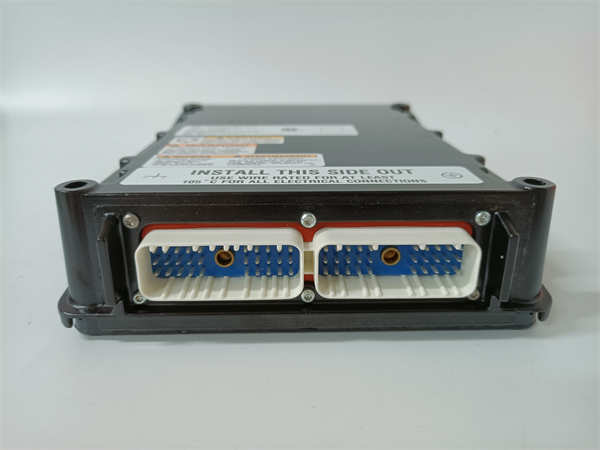

8237-1006 WOODWARD

WOODWARD 8237-1006 是伍德沃德（Woodward）公司生产的一款用于其控制系统的模拟量输入/输出信号接口模块。该模块作为控制系统与现场传感器、执行器之间的关键接口，负责信号的采集、隔离、转换与驱动，广泛应用于燃气轮机、蒸汽轮机等关键动力设备的控制保护系统。

应用场景：

在一座联合循环电站的燃气轮机控制室中，工程师需要实时监控燃料阀开度、排气温度等数百个模拟量参数，并对燃料供给进行精确调节。WOODWARD 8237-1006 模块被密集地安装在控制机柜内，它可靠地采集来自热电偶、变送器的毫伏或毫安信号，并将其转换为控制器可识别的数字量；同时，它也将控制器计算出的控制指令转换为精确的电流信号，驱动燃料调节阀。在整个过程中，8237-1006 的稳定性和精度直接决定了燃气轮机的运行效率和安全性。

核心参数速览：

技术原理与创新价值：

· •创新点1：高精度信号调理与转换技术。 8237-1006 模块内部集成了精密的信号调理电路和高分辨率的模数/数模转换器。对于输入的微小信号（如热电偶信号），它能进行放大、冷端补偿和线性化处理；对于输出，它能产生极其稳定和精确的控制电流。这种高精度是实现透平机械高效、平稳运行的基础。

· •创新点2：强大的电气隔离与抗干扰能力。 模块的每个通道之间以及通道与控制系统逻辑侧之间都实现了严格的电气隔离。这种设计能有效防止现场侧的高压窜入、地环路干扰以及信号串扰，确保在电厂等强电磁干扰环境中，信号采集和控制的绝对可靠，避免了误动作的发生。

· •创新点3：模块化与可配置性。 模块采用标准化的模块设计，可以通过跳线或软件配置每个通道的功能（AI或AO）和信号类型。这种灵活性使得8237-1006 能够适应不同的应用需求，减少了备件种类，简化了系统设计和库存管理。

应用案例与行业价值：

· •案例一：天然气压缩站燃气轮机控制系统升级。 该站使用Woodward控制系统管理驱动压缩机的燃气轮机。在升级项目中，大量采用了 8237-1006 模块来接口压力和流量变送器。其出色的稳定性使燃料控制更加精确，显著提升了机组效率并降低了排放。维护工程师反馈：“8237-1006 模块的通用性使我们能够用单一型号满足大部分模拟量信号需求，其插拔式设计也让日常维护变得非常便捷。”

· •案例二：生物质发电厂蒸汽轮机安全监控系统。 在振动和温度监测至关重要的蒸汽轮机保护系统中，8237-1006 负责采集振动传感器和轴承温度RTD的信号。其高可靠性和快速的响应时间为触发超速保护或紧急停机提供了可信的数据，为电厂的安全长周期运行提供了坚实保障。

相关产品组合方案：

1. 1.Woodward 8201-xxx：MicroNet TMR 系统的主处理器模块，是 8237-1006 的数据处理核心。

2. 2.Woodward 8236-xxx：数字量输入/输出（DI/DO）模块，与 8237-1006 互补，完成所有I/O需求。

3. 3.Woodward 8406-xxx：电源模块，为整个机架包括 8237-1006 提供稳定电力。

4. 4.Woodward 8440-xxx：通信模块，用于连接上层网络。

5. 5.Woodward 背板/机架：用于安装和连接所有模块的基础硬件。

6. 6.专用工程软件（如Toolkit）：用于对 8237-1006 等模块进行组态、调试和监控。

安装维护与全周期支持：

WOODWARD 8237-1006 模块的安装需在系统断电状态下，将其对准导轨插入背板插座并锁紧。现场信号接线需遵循接线图，确保极性正确。上电后，需通过Woodward专用软件（如Toolkit）对模块进行扫描识别和参数配置。模块支持在线热插拔（需系统允许），便于维护。日常维护主要是通过软件监控其状态和诊断信息
