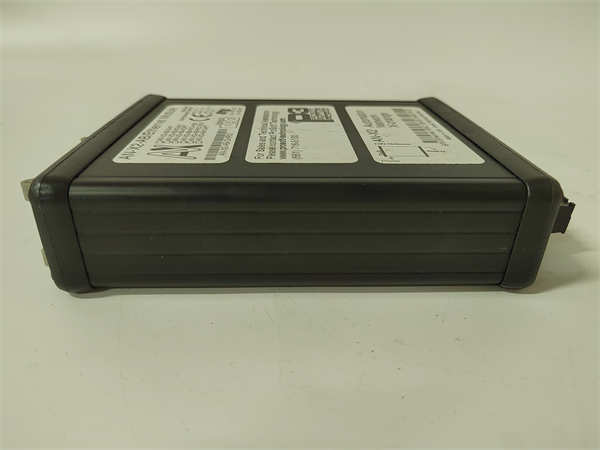

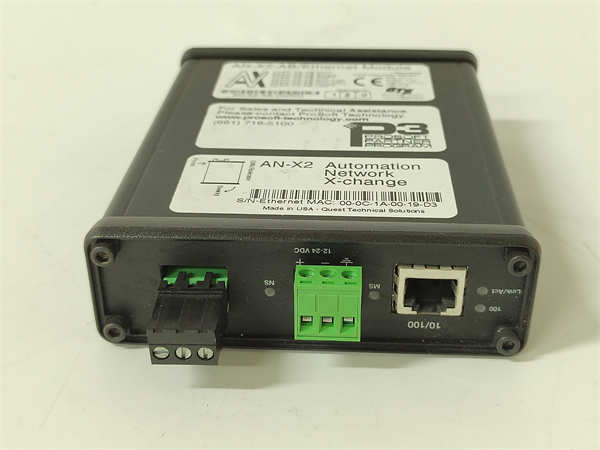

PROSOFT AN-X2-AB-DHRI

PROSOFT AN-X2-AB-DHRI 是ProSoft Technology公司生产的一款专用通信网关。该模块的主要功能是在艾伦-布拉德利（AB）的Data Highway Plus网络和标准的以太网之间建立桥梁，实现不同协议设备间的数据交换。

应用场景:

在一家运营超过二十年的化工厂中，数十台控制着关键装置的PLC-5控制器通过DH+网络连接。管理层希望实施MES系统来优化生产，但古老的DH+网络无法与现代化的以太网系统直接通信。通过在每个PLC-5的DH+链路上串入一个 AN-X2-AB-DHRI 网关，它悄无声息地将DH+协议转换为标准的EtherNet/IP或TCP/IP协议。上位SCADA、MES系统无需任何改动，即可通过以太网直接读取所有PLC-5的实时数据，成功打破了信息孤岛，为这家老厂赋予了数字化新生命，而成本远低于更换整个控制系统。

核心参数速览:

技术原理与创新价值:

· •创新点1：高效的协议翻译官。 AN-X2-AB-DHRI 的核心价值在于其深度的协议解析能力。它不仅能物理连接DH+和以太网，更能理解DH+网络上的数据帧结构，并将其“翻译”成EtherNet/IP或Modbus TCP等现代以太网协议能理解的数据包，实现了语义层面的无缝通信。

· •创新点2：灵活的网络集成模式。 该网关支持多种工作模式。它既可以作为独立的网关，将DH+设备的数据映射到以太网中；也可以模拟一个在EtherNet/IP网络中的适配器，使得罗克韦尔ControlLogix等新型控制器可以直接像访问本地设备一样访问PLC-5的数据表，极大地简化了编程。

· •创新点3：便捷的配置与诊断。 模块提供基于Web的直观配置界面，用户无需编写复杂脚本，通过点选即可完成通信参数设置和数据点映射。内置的诊断功能可以实时监视DH+网络状态和通信错误，大大降低了调试和维护的难度。

应用案例与行业价值:

某大型汽车制造厂冲压车间，其生产线由多台基于PLC-5和SLC 500的控制系统管理，通过DH+网络互联。为提升设备可利用率，需要实时采集停机数据。

1. 1.应用流程： 在每条生产线的DH+网络中接入一台 AN-X2-AB-DHRI 网关。网关被配置为将PLC中的设备状态、计数器、报警代码等数据映射为Modbus TCP点位。车间的中央监控系统通过以太网轮询这些网关，实时收集数据并进行分析。

2. 2.带来的改进： 实现了对老旧生产线数据的低成本、非侵入式采集。工厂管理人员可以准确评估设备OEE，定位生产瓶颈。维护工程师称赞：“AN-X2-AB-DHRI 网关非常稳定，设置好后几乎不需要维护。它让我们这些老设备‘开口说话’，为我们的精益生产改进提供了关键的数据支撑。”

相关产品组合方案:

· •AN-X2-AB-DHRIO：功能更强的版本，可能额外支持Remote I/O (RIO) 协议。

· •AN-X3-AB-DHRIO：更新一代的网关产品，可能具有更强的处理能力和更多功能。

· •PLX31-EIP-PDP：ProSoft的另一种网关，用于将第三方设备接入EtherNet/IP网络。

· •CV100-HART：HART协议转换模块，用于模拟量采集。

· •罗克韦尔 1756-ENBT：ControlLogix框架的以太网模块，可与 AN-X2-AB-DHRI 在EtherNet/IP网络中协同工作。

安装维护与全周期支持:

AN-X2-AB-DHRI 支持DIN导轨安装，安装简便。配置时，需通过以太网口连接至电脑，使用浏览器访问其IP地址即可进入配置页面。关键步骤包括设置网关的IP地址、选择目标协议、并映射DH+设备的数据表地址到相应的存储区。日常维护主要是确保供电稳定和网络连接正常，并可定期通过Web界面查看通信状态。
