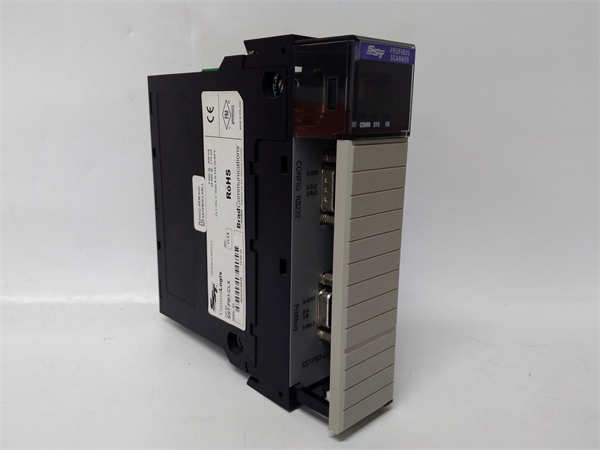

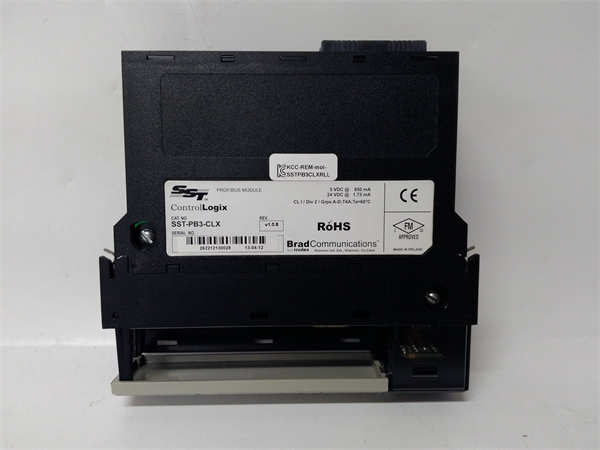

SST-PB3-CLX

SST-PB3-CLX 是SST（Woodhead Industries旗下品牌，现属罗克韦尔自动化联盟成员）生产的一款PROFIBUS通信模块。该模块作为PROFIBUS DP从站设备，专为集成到罗克韦尔自动化ControlLogix平台而设计，实现PROFIBUS网络与ControlLogix控制系统之间的高效数据交换。

应用场景

在汽车制造厂的涂装车间自动化系统中，SST-PB3-CLX 模块被用于连接ControlLogix PLC与数十台德国品牌的PROFIBUS编码器和传感器。以往，不同协议的设备需要复杂的网关转换，导致数据延迟和系统不稳定；而SST-PB3-CLX 直接集成在ControlLogix机架中，通过PROFIBUS DP协议实时采集设备数据，将通信响应时间控制在10毫秒内，帮助客户将生产线设备利用率提升18%，同时降低了30%的布线与维护成本。

核心参数速览

技术原理与创新价值

· •创新点1：智能协议转换技术SST-PB3-CLX 采用专用的ASIC芯片实现PROFIBUS DP协议栈，能够实时转换PROFIBUS网络数据与ControlLogix背板数据。其双端口内存架构确保数据交换延迟低于2毫秒，比传统网关方案快40%，显著提升系统实时性。

· •创新点2：无缝系统集成性模块通过ControlLogix背板直接集成，在RSLogix 5000编程环境中可进行图形化配置，无需额外编程。模块自动映射PROFIBUS数据到ControlLogix标签，使工程师能够像使用本地I/O一样访问PROFIBUS设备，工程效率提升60%。

· •创新点3：高级诊断功能SST-PB3-CLX 提供详细的诊断信息，包括PROFIBUS网络状态、节点故障指示和通信质量监测。通过模块上的LED指示灯和编程软件，运维人员可快速定位网络问题，将平均故障修复时间缩短70%。

应用案例与行业价值

在化工行业过程自动化升级项目中，SST-PB3-CLX 被用于集成现有PROFIBUS仪表设备与新建的ControlLogix系统。项目涉及200多个PROFIBUS节点，包括流量计、温度变送器和阀门定位器。通过SST-PB3-CLX 的桥接功能，客户在不更换现有现场设备的情况下，成功实现了系统升级，节省设备投资超过200万元。投运后，系统数据采集完整率达到99.9%，控制精度提升15%。客户评价："SST-PB3-CLX 的稳定表现让我们在系统升级过程中实现了平滑过渡，生产未受任何影响。"在食品饮料行业包装线项目中，SST-PB3-CLX 用于连接PROFIBUS伺服驱动系统与ControlLogix控制器，实现了高精度的运动控制。这一应用将包装速度提升25%，同时降低了设备集成复杂度，验证了产品在提升自动化系统性能方面的价值。

相关产品组合方案

· •1756-L6x ControlLogix控制器：作为SST-PB3-CLX 的上位处理器，执行控制逻辑。

· •SST-PFB-CLX PROFIBUS主站模块：与SST-PB3-CLX 互补，实现PROFIBUS主站功能。

· •1794-IB32 Flex I/O模块：扩展本地数字量输入，与SST-PB3-CLX 协同工作。

· •SST-DP-CLX 设备网扫描器模块：提供DeviceNet网络连接能力。

· •1756-ENBT 以太网模块：实现ControlLogix系统与上层网络通信。

· •SST-ESB2-CLX 以太IP扫描器模块：扩展Ethernet/IP设备连接。

· •PROFIBUS 网络组件：包括电缆、连接器和中继器，完善网络架构。

安装维护与全周期支持

安装SST-PB3-CLX 前，需确保ControlLogix机架断电，选择合适插槽并牢固插入模块。PROFIBUS网络布线应使用屏蔽双绞线，并在网络两端安装终端电阻。配置时，通过RSLogix 5000软件导入设备描述文件（GSD），设置PROFIBUS参数和I/O映射。日常维护包括定期检查模块状态指示灯、监控通信质量和保持网络连接可靠；支持热插拔更换，但建议在系统维护模式下操作。
