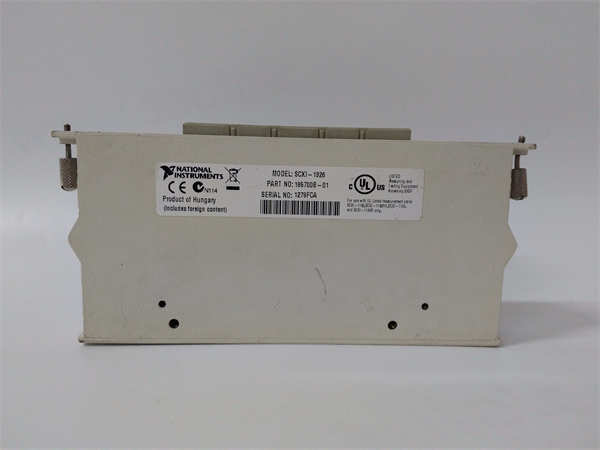

SCXI-1326

SCXI-1326 是美国国家仪器（National Instruments, NI）生产的一款高密度接线端子模块，专为SCXI信号调理机箱系统设计。该模块作为传感器与SCXI信号调理模块之间的物理接口，提供便捷、可靠的信号连接，是多通道数据采集系统的关键组成部分。

应用场景：

在汽车零部件测试实验室中，工程师需要对新型发动机的32个温度监测点进行长时间数据采集。通过将SCXI-1326端子模块与SCXI-1102热电偶调理模块配合使用，所有热电偶传感器得以快速、整齐地接入系统。SCXI-1326清晰的通道标识和坚固的接线端子，不仅大幅缩短了布线时间，其良好的接触性能更确保了在整个为期三个月的耐久性测试中，温度数据采集的连续性和准确性，为设计验证提供了可靠依据。

核心参数速览：

技术原理与创新价值：

创新点1：高密度与人性化接线设计。 SCXI-1326 在紧凑的空间内集成了32个接线通道，每个端子都有清晰的数字标识和足够的空间用于螺丝刀操作，极大地简化了多通道系统的布线工作，减少了接线错误的风险，提高了系统构建效率。创新点2：可靠的电气连接与信号保护。 模块采用高质量的螺钉端子，确保导线连接的牢固性和长期稳定性，防止因振动或氧化导致的接触不良。其设计提供了良好的绝缘和间距，能够有效防止通道间短路和信号串扰，保障了信号完整性。创新点3：与SCXI系统的无缝集成。 SCXI-1326 通过标准的68针D-Sub连接器与后方的SCXI信号调理模块（如SCXI-1100系列）紧密对接。这种模块化设计使得信号调理和信号接入分离，用户可以根据测量需求（如热电偶、RTD、应变片）灵活更换后方的调理模块，而无需改变前端布线，提升了系统的灵活性和可扩展性。

应用案例与行业价值：

在某大学的结构力学实验室，研究人员使用基于SCXI-1326端子模块的数据采集系统对复合材料机翼模型进行应变测量。系统连接了数十个应变片，SCXI-1326 整齐有序的接线布局使得模型上的线缆管理变得非常清晰。项目负责人表示：“SCXI-1326端子板的高通道密度和可靠性，使我们能专注于实验本身，而无需担心连接问题。它为我们准确获取实验数据提供了坚实基础，显著提升了科研效率。” 这体现了SCXI-1326在科研和教育领域对于构建可靠、高效测试平台的重要价值。

相关产品组合方案：

为构建完整的NI数据采集系统，我们推荐以下与SCXI-1326密切相关的产品：

· •SCXI-1000 系列机箱 (如 SCXI-1001)：为SCXI-1326和信号调理模块提供电源和总线连接。

· •SCXI-1100 系列信号调理模块 (如 SCXI-1102B 热电偶模块)：完成信号放大、滤波、隔离等调理功能，与SCXI-1326直接连接。

· •PXI/PCI 接口卡 (如 PCI-6221)：通过电缆将SCXI机箱与计算机连接。

· •NI-DAQmx 驱动软件：用于配置测量任务、读取数据的标准软件环境。

· •LabVIEW 或 SignalExpress 软件：用于数据采集程序的开发与数据分析。

· •各种传感器 (热电偶、RTD、应变片等)：信号源，通过SCXI-1326接入系统。

· •SCXI-1320 系列其他端子板：适用于不同通道数或连接器类型的需求。

安装维护与全周期支持：

SCXI-1326端子模块的安装非常简便，可通过DIN导轨或直接固定在SCXI机箱的前端。安装时需确保后方的68针连接器与SCXI调理模块对齐并牢固锁紧。日常维护主要是定期检查接线端子是否松动，并保持模块清洁。当需要更换或重新配置测量类型时，只需更换后方的SCXI调理模块，前端SCXI-1326的布线可以保持不变，大大简化了维护工作。
