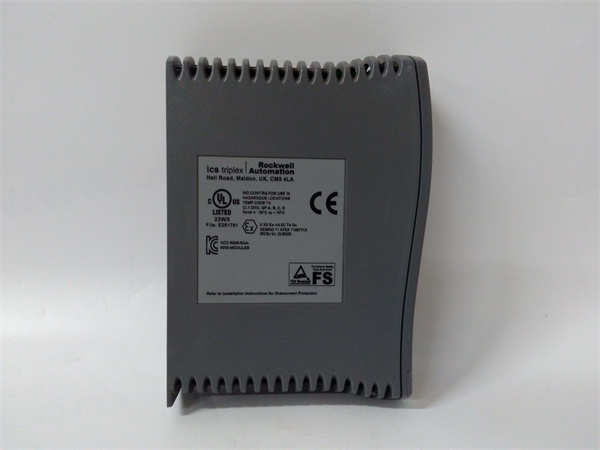

T9432 ICS TRIPLEX

T9432 是TRICONEX（现属施耐德电气）Tricon系列安全仪表系统（SIS）中的一款三重模块冗余（TMR）数字量输出模块。该模块作为安全链路的“最终执行者”，负责将安全逻辑解算器（如T9110）发出的关断指令，通过三冗余的输出通道可靠地驱动现场执行机构（如紧急关断阀的电磁阀），是实现安全功能物理动作的关键组件。

应用场景：

在化工厂的乙烯裂解装置紧急停车（ESD）系统中，T9432模块控制着原料进料线的紧急切断阀。当安全控制器判定需要停车时，向T9432发出关断指令。模块的三个独立输出通道同时动作，驱动安装在切断阀上的三线圈电磁阀失电（或得电，取决于安全设计），确保阀门快速关闭，切断危险物料。其TMR设计保证了即使单一输出通道或外部回路（如电磁阀线圈）故障，仍能通过剩余的健康通道完成安全动作，有效防止了因执行环节失效导致的灾难性后果。

核心参数速览：

技术原理与创新价值：

创新点1：本质安全的三冗余输出驱动与表决。 T9432 内部包含三套完全独立的输出驱动电路。安全控制器的指令同时发送给这三个通道。模块的输出级采用硬件表决器，确保最终作用于负载（如电磁阀）的是经过“三取二”表决后的正确信号。这意味着单一通道的驱动元件（如功率管或继电器）发生故障（如粘滞）时，能被其他两个健康通道“否决”，从而防止误动作。创新点2：完善的输出回路在线诊断。 该模块能够持续监测每个输出通道的负载回路状态。它可以检测到输出线缆的断线、短路以及负载（电磁阀线圈）的开路或短路故障。一旦检测到故障，模块会立即向主控制器报告具体通道和故障类型，使运维人员能够及时维修，避免了安全功能在需要时因执行回路故障而失效（拒动）。创新点3：灵活的故障安全配置。 T9432 的输出可以配置为“通电跳闸”（De-energize to Trip）或“断电跳闸”（Energize to Trip）模式，以适应不同的安全应用设计理念。在“通电跳闸”模式下，模块正常时输出带电保持阀门打开，故障或收到跳闸信号时断电关阀，这符合最常见的故障安全原则。

应用案例与行业价值：

在液化天然气（LNG）接收站的储罐区，T9432模块用于控制罐根部的紧急切断阀。安全经理评价：“T9432模块的输出可靠性和强大的诊断功能，是我们能够通过严格安全审计的关键。它确保了在极端情况下，我们的隔离措施一定能生效。自投用以来，相关回路从未发生过拒动或误动，为整个接收站的安全运行提供了坚实的最后一道屏障。” 这彰显了T9432在保护重大危险源、满足法规要求方面的核心价值。

相关产品组合方案：

构建完整的安全输出回路，需要以下与T9432协同工作的组件：

· •Tricon 主处理器 (如 T9110)：生成安全指令。

· •Tricon 电源模块：为系统供电。

· •Tricon 机架/底座：安装T9432模块。

· •最终执行元件：如三线圈电磁阀（与TMR输出最佳匹配）、紧急关断阀。

· •现场接线盒/端子：连接输出线路。

· •TriStation 1131 软件：用于配置T9432参数（如输出类型、故障安全模式）。

· •TMR 输入模块 (如 T9402 模拟量输入, TRISTATION 1000 数字量输入)：提供安全联锁条件。

安装维护与全周期支持：

T9432模块的安装必须由认证工程师在安全系统断电下执行，确保模块安装牢固、接线正确（特别注意负载电源的极性及容量）。配置需通过TriStation软件完成。日常维护的核心是密切关注系统的诊断报警信息，定期利用软件功能进行输出回路测试（如强制输出检查阀门动作）。
