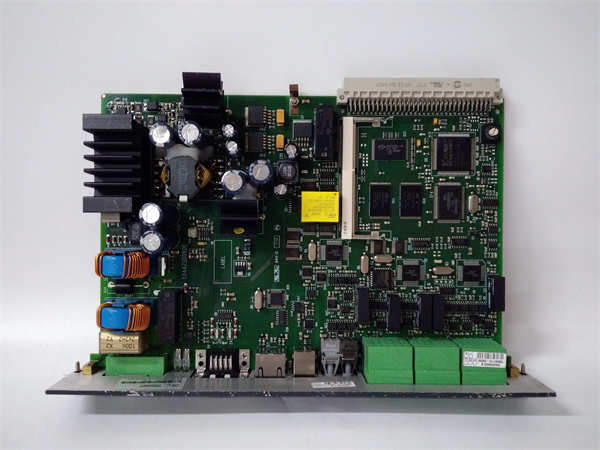

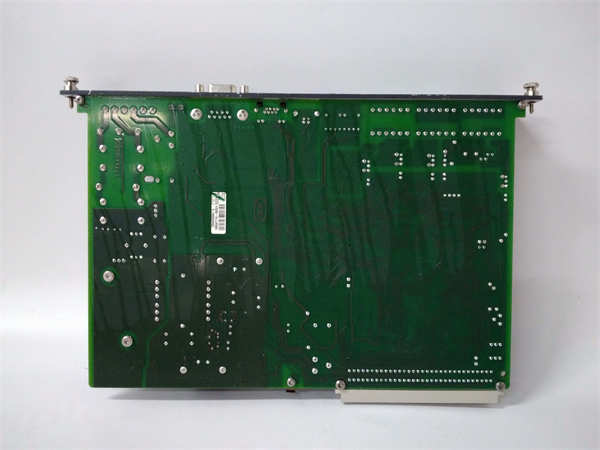

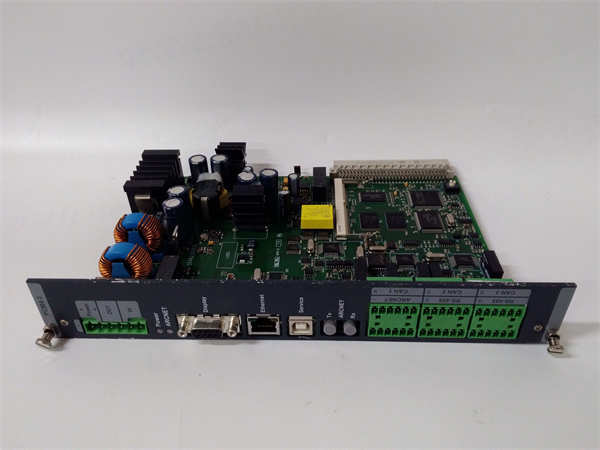

PCM4.3 DEIF

PCM4.3 是丹麦DEIF公司生产的一款高性能功率控制模块，专用于发电机组的有功功率（kW）和无功功率（kVAR）控制。该模块是DEIF发电机管理系统（GENSYS）的重要组成部分，适用于单机运行、并网运行以及多台发电机并联运行的各种场景。

应用场景：

在远洋邮轮的电站中，多台柴油发电机组需要根据用电负荷的变化自动启停和并联运行。PCM4.3模块安装在每台发电机的控制屏上，实时监测电网的功率需求。当负荷增加时，主用机组上的PCM4.3会发出信号，启动备用机组，并通过DEIF的自动同步器（如TAC-311DG）使其平滑并入电网。并入后，所有在线机组上的PCM4.3模块通过CAN总线通信，协同工作，按预设规则（如等比例或有差调节）自动分配有功和无功负荷，确保各机组稳定运行，同时优化燃油消耗。

核心参数速览：

技术原理与创新价值：

创新点1：精确的功率测量与先进的控制算法。 PCM4.3 采用高精度的测量电路和DSP（数字信号处理器），能够快速、准确地计算实时功率参数。其控制算法能够根据选择的运行模式（如孤岛下的恒频恒压，或并网下的恒功率因数/无功），产生精确的控制信号，通过调速器和调压器来调节发动机的燃油门和发电机的励磁电流，实现功率的精准控制。创新点2：可靠的多机并联负荷分配技术。 在多机并联应用中，PCM4.3 通过高速CAN总线与其他机组的控制器通信，交换负荷信息和运行状态。它采用先进的负荷分配算法，确保各机组承担的负荷比例高度一致（通常误差<2%），防止个别机组过载或欠载，提高了电站的整体稳定性和效率。创新点3：直观的人机交互与灵活的配置能力。 模块前面板集成的LCD显示屏和按键，使用户可以方便地查看所有电气参数、设置控制模式、调整PID参数和负荷分配系数。通过PC配置工具（如DEIF的Multi-Line Tool），可以进行更深入的参数设置和数据记录，极大简化了调试和优化工作。

应用案例与行业价值：

在某海岛微电网项目中，三台柴油发电机组采用PCM4.3模块实现自动并联和负荷分配。电站管理员反馈：“自从使用PCM4.3后，电站实现了完全自动化运行。系统能根据负荷自动决定启停几台机组，并且负荷分配非常均匀，燃油消耗比手动操作时期降低了约8%。其可靠的运行确保了海岛的稳定供电。” 这体现了PCM4.3在提升自动化水平、节能降耗和保障供电可靠性方面的显著价值。

相关产品组合方案：

为构建完整的发电机自动控制系统，推荐以下与PCM4.3协同工作的DEIF产品：

· •发电机控制器 (如 AGC-150)：负责机组启停、保护等总体管理，与PCM4.3协同。

· •自动同步器 (如 TAC-311DG)：用于机组并网时的同步控制。

· •调速驱动器 (如 GSD-511)：接收PCM4.3的功率调节信号，控制发动机转速。

· •调压器 (AVR) 或通过发电机控制器调压：接收PCM4.3信号，调节发电机电压。

· •电流/电压互感器 (CT/PT)：为PCM4.3提供测量信号。

· •Multi-Line Tool 配置软件：用于系统设置和监控。

安装维护与全周期支持：

PCM4.3模块采用面板开孔安装。安装需确保PT/CT接线正确（注意相位和变比），电源可靠。调试是关键环节，需根据实际发电机和电网特性仔细设置各项参数。日常维护主要是观察显示参数是否正常，定期检查接线紧固性。
